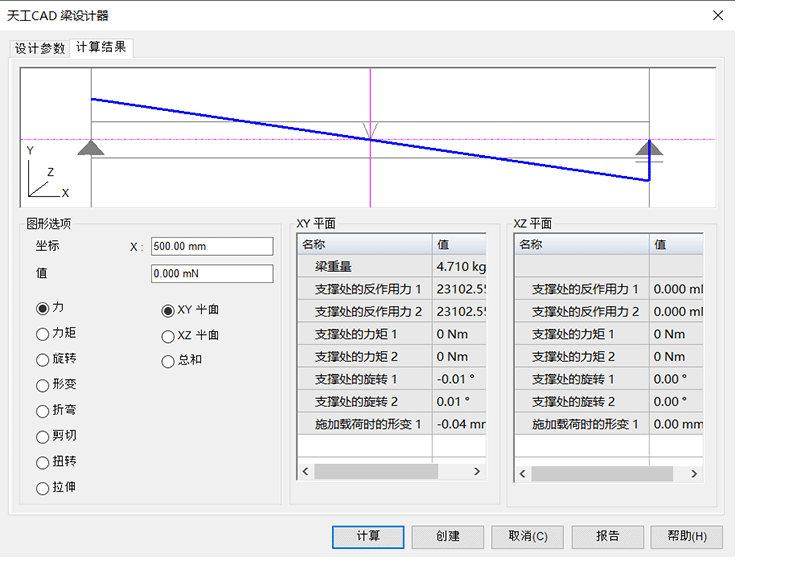

横梁计算结果选项卡

计算结果选项卡提供了用于查看结果和图形输出的选项。此选项卡包含 3 个区域：

图形区域

此区域针对选定的图表选项显示图表。使用数字转换器（粉色线）可确定图表在任意位置的值。

图形选项

使用此区域选择要显示的图表。坐标 X提供数字转换器的位置，值提供对应的值。

XY 平面和 XZ 平面

在两个平面（即 XY 平面和 XZ 平面）中计算横梁的结果。可以通过此区域复查的部分结果包括：支撑处的反作用力、支撑处的旋转和载荷点的形变。
