拉伸弹簧材料选择

设计参数选项卡的材料按钮可用于选择弹簧材料。

单击此按钮,将会打开材料选择窗口。

TGER 提供了一些用于计算的标准材料。

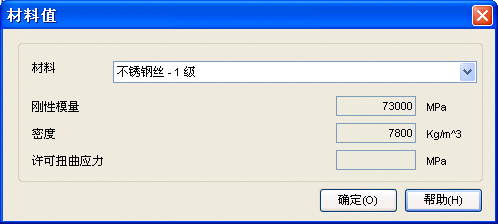

标准材料

通过材料选择控件选择材料即可。刚性模量和密度的值将根据选定的材料自动进行显示,这些值都存储在数据库中。请记住,使用 TGER 标准材料时不可更改这些值。许可扭曲应力的值根据弹簧的选定材料和簧丝直径而变化。因此该值不显示,而是直接从数据库中获得。该值显示于计算结果选项卡的强度下。

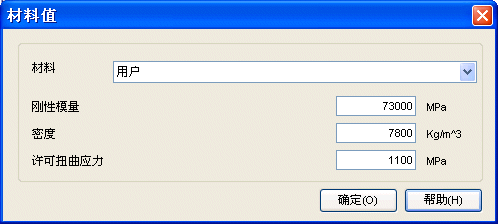

用户特定材料

如果想要输入自己的值,则必须通过材料选择控件选择用户材料。

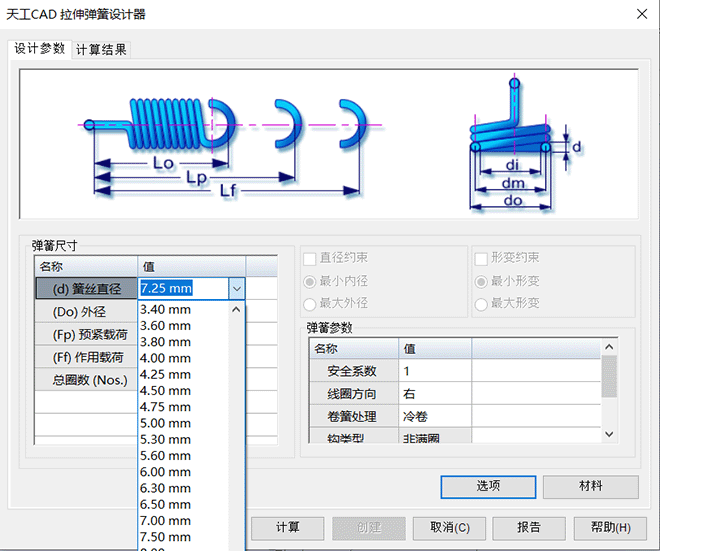

在用户选择模式中,您可以选择标准簧丝直径,也可以在设计参数选项卡上弹簧尺寸簧丝直径字段中输入自己的值。

此时材料窗口中的刚性模量、密度和许可扭曲应力的输入字段和设计参数选项卡中弹簧尺寸的簧丝直径将变为启用状态,您可输入自己的值。

Note:

在用户材料模式中,您应该输入许可扭曲应力的值作为最终抗拉强度。
