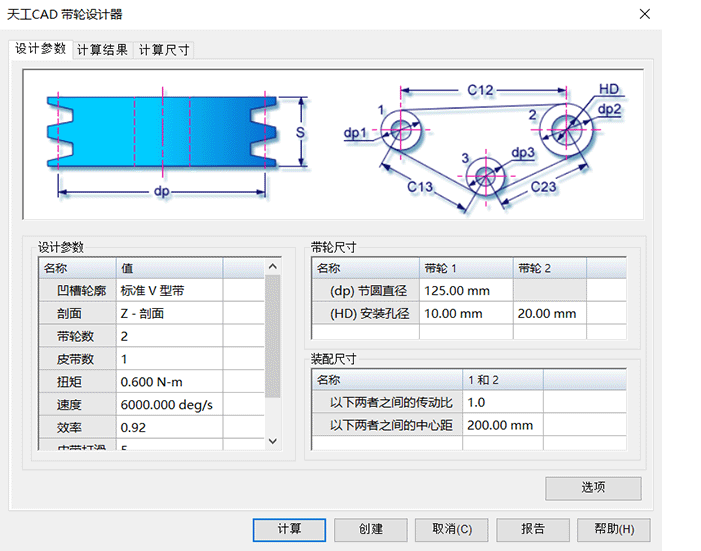

带轮设计参数选项卡

设计参数选项卡提供了一些选项，用于输入配置滑轮参数所需的详细信息。

设计参数

使用此区域以输入用于 V 型带的设计和强度计算的参数。可通过此区域提供凹槽轮廓、截面、带轮数和皮带数等一些重要参数。

带轮尺寸

使用此区域可定义滑轮的特定参数。节圆直径、安装孔径是您通过此区域提供的一些重要参数。

装配尺寸

使用此区域可定义带轮的装配参数。这些参数用于约束滑轮空间布局。带轮间的中心距和传动比是您通过此区域提供的重要参数。

选项按钮

使用选项按钮可打开输入条件窗口并选择用于强度检查的计算方法。设计参数选项卡中所提供的输入基于输入条件窗口中的选择。
