齿轮齿条材料选择

设计参数选项卡上的材料按钮可用于选择齿轮材料。

单击此按钮,将会打开材料选择窗口。

必须选择齿轮和齿条传动材料。

TGER 提供了一些用于计算的标准材料。

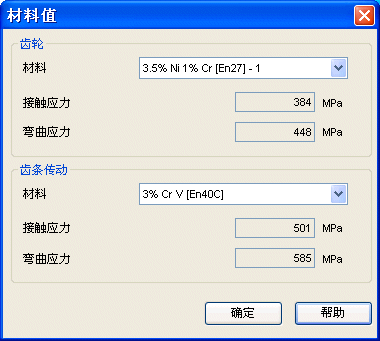

标准材料

通过各个材料选择控件选择材料即可。接触应力和弯曲应力的值将根据材料自动进行显示,这些值都存储在数据库中。请记住,使用 TGER 标准材料时不可更改这些值。

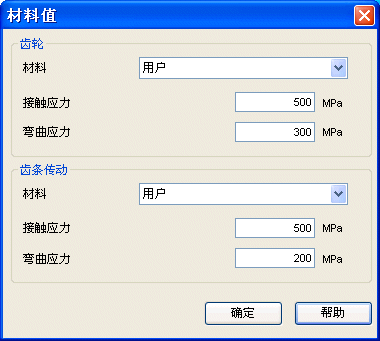

用户特定材料

如果想要输入自己的值,则必须通过材料选择控件选择用户材料。

此时,接触应力和弯曲应力的输入字段将启用,用户可以输入自己的值。

Note:

工程参考中指定的齿轮材料仅起指导性作用,可用于常规计算。

给定的强度值是安全下限值。所有强度值都基于等效或接近等效的国外标准。这是因为缺少足够的经验数据。

对于如图所示经过热处理的钢,强度值是在热处理之后获得的典型值,因此,很明显可以看到正火 En8D 的强度大于 En24 (没有经过热处理)的强度。

允许的折弯强度值还可能根据负荷条件的不同而变化。

因此,为了获得更准确的结果,建议参考制造商数据。
