指派部件和端子名称

选择工具选项卡→助手组→指派端子。
在指派端子对话框的库零件名称字段中键入名称。
单击新建按钮。
在名称字段中键入端子名称。
单击包含该端子的行。
单击设置按钮。

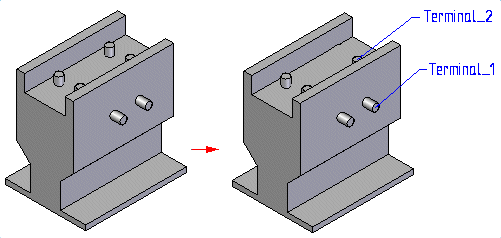

在图形窗口中，单击正方形、矩形边、圆边或圆弧以指派端子。
单击圆边或圆弧时，一个包含端子名称的零件序号连接到圆边的中心点。
单击确定。

Tip:

一个文件只能包含一个部件。
一个部件可以包含多个端子，您可以将多个端子指派给一条圆边或圆弧。
可以使用全部清除按钮从指派端子对话框中移除部件名称和所有端子信息。
单击确定后，端子的零件序号自动隐藏。您可以高亮显示、选择和编辑零件序号的属性。

选择零件序号后，零件序号将以选择颜色显示，指派端子对话框将高亮显示端子行。

选择零件序号后，将显示一个用于编辑零件序号的命令条。如果您更改了零件序号的文本，程序将更新对话框上的端子名称以反映此更改。

您不能直接删除零件序号。如果希望删除零件序号，可高亮显示指派端子对话框上的行，然后单击删除。请注意，端子属性将随零件序号一同删除。
可以使用创建 PMI 选项，为部件名称和端子名称创建 PMI 标注。

指派端子命令运行时不显示 PMI。放置后，可以编辑或删除 PMI。
