使用线束向导的第 2 步

使用线束向导 - 第 2 步，共 3 步对话框指定：

• 将部件指派给部件 ID

• 指派在装配中已存在的部件零件文件的事例

• 将部件填充至装配

• 指派部件

  如果在运行向导之前没有使用指派端子命令来指派部件与端子，部件文件将包含尚未指派的部件。如果文件包含未指定的部件，那么此部件将以橙色显示在表中。不必退出向导来指派部件。

  要指派部件：

  1. 单击部件表中的部件。

  2. 单击指派部件命令。

  3. 单击您要指派部件的零件。在表中填充部件后，状态和事例名称列不再高亮显示。

  可以右键单击部件的事例名称列，然后单击快捷菜单上的浏览以搜索零件。

  Note:

  每个零件只可以包含一个部件。

• 指派事例

  如果在运行向导之前导入部件，天工 CAD 会根据零件出现的顺序自动将实例指派给装配中所有重复的零件。如果事例不按顺序出现，可以使用指派事例命令更改部件的事例。

  要在已指派部件时指派事例：

  1. 单击含有要更改事例的部件的高亮显示行。

  2. 单击指派事例按钮。

  3. 单击您要指派事例的部件。

  如果选择的是同一零件文件，两个零件文件将交换实例。如果所选零件与部件无关，则将零件指派给高亮显示的部件。

  要在尚未指派部件时指派指派事例：

  1. 单击指派事例按钮。

  2. 单击您要指派事例的部件。

  如果所选零件与部件无关，则将零件指派给高亮显示的部件。如果零件与部件有关，则会显示一条错误消息。

• 填充部件

  如果装配中缺少部件文件中列出的零件，则可在线束向导中填充部件。在向导中可继续到下一步之前，所有零件都必须填充。您可通过向导添加零件，或手工添加零件。

  要填充部件：

  1. 在高亮显示部件的事件列中右键单击。

  2. 在快捷菜单上，单击浏览以显示打开对话框。

  3. 选择合适的零件，并单击打开按钮。

  4. 单击填充按钮。

     Note:

     不必在每次浏览后单击填充按钮。可以先浏览所有零件，然后在单击填充按钮。

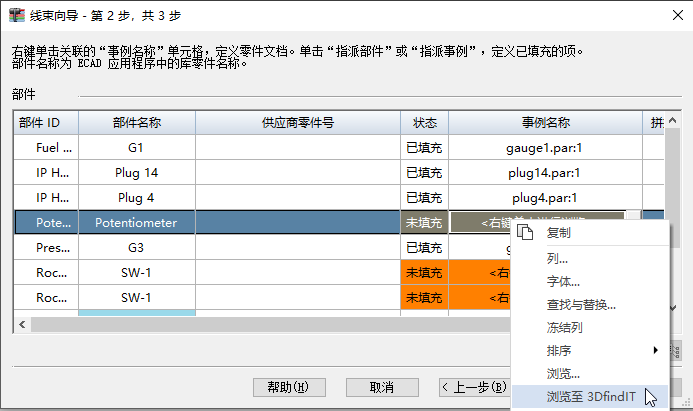

     可以右键单击装配中不存在的部件，然后单击快捷菜单上的浏览至 3Dfindit 以在 3Dfindit 门户网站中搜索部件，调用该部件，然后通过单个操作在装配文件中填入它。



  在装配中填充部件时，单击填充选项按钮以显示线束填充选项对话框，利用该对话框可定义要放入装配中的部件阵列的信息。

  该部件阵列包含部件的相关信息，但不知道应该将与这些部件相关联的零件放置到装配的哪个位置。因为零件位置未知，所以零件要放在上 (XY) 参考平面中。使用配合命令可在向导结束后将零件定位在适当的位置。

有关使用该向导的其他信息，使用线束向导的第 3 步继续进行。
