使用线束向导的第 3 步

此对话框显示用来创建电气布线的连接的相关信息。可以使用此对话框上的选项：

• 在部件零件上指派端子

• 删除线束中的电线

• 为电线或电缆指派属性

• 预览线束

• 指派端子

  如果文件包含未定义的端子，则会以橙色高亮显示。因为有部件，所以不必退出向导来指定端子。

  要指派端子：

  1. 单击连接表中的端子。

  2. 单击指派端子按钮。

  3. 在图形窗口中，单击要指派端子的高亮显示零件的圆边。指派端子后，这些元素就不再高亮显示了。

• 删除线束中的电线

  如果电气布线中不需要连接文档中所列出的电线，可将其删除。

  要从电气布线中删除电线：

  1. 右键单击要删除的电线。

  2. 在快捷菜单上，单击从线束删除电线。

• 为电线或电缆指派属性

  使用向导时可以将属性指派给电线或电缆。

  要将属性指派给电线：

  1. 单击此电线的 天工 CAD 属性列。

  2. 单击菜单箭头。

     此列表包括所选电线类型的属性。例如，如果此电线是 16 gage，则列表将只显示 16 gage 电线的属性。在列表中也有移除过滤器条目，此条目用于移除过滤器和显示其他类型电线的属性。

  3. 从列表中选择属性。

  要将属性指派给电缆：

  1. 单击此电缆的电缆属性列。

  2. 单击菜单箭头。

     此列表包括所选电缆类型的属性。在列表中也有移除过滤器条目，此条目用于移除过滤器和显示其他类型电缆的属性。

  3. 从列表中选择属性。

• 预览线束

  可以使用向导上的预览按钮预览线束。可以预览单个连接，或使用 <SHIFT> 和 <CTRL> 键预览多个连接。

  预览线束：

  1. 选择要预览的连接。

  2. 单击预览按钮。

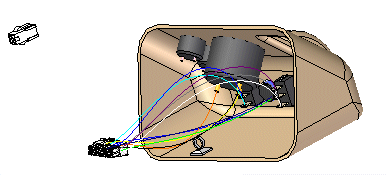

  在装配环境中显示连接的直线预览。



  确认向导上的信息无误后，单击完成以创建线束。



  电气布线完成后，可以使用电缆或线扎命令对设计中的电线或电缆进行分组。



  创建电气布线之后，可能需要重定位导线和部件，以便清理设计。创建电缆或线束时，蓝点是在电线、电缆与线扎相会处创建的。



  可以拖动蓝点来更改线扎或电缆经过的路径。



  同时也可以通过使用移动命令将部件拖到新位置来清理线束设计。



  一旦将部件移到新位置，到导线的链接就会自动更新。
