管线设计工作流

可以使用管线设计在装配中创建路径段和管线。要访问管线命令，请在装配中选择工具选项卡→环境组→管线设计。

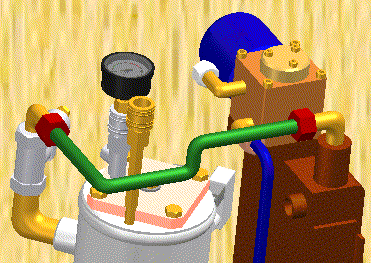

管线是依据装配进行设计的，因此可直接在装配中对这些管线进行建模，同时使用现有的零件和装配几何形状确保精确配合和功能。

管线完全与它们所连接的零件相关联，并一起更新。管线电线零件是顺向零件。它们遵从用来构造零件的路径段以及选项。当您进行导致路径发生更改的装配更改时，此零件也会更改。

1. 创建路径

   使用快速布管命令可自动创建管线的 3D 路径。

   要了解操作方法，请参见使用快速布管创建管道路径。

   使用线段或圆弧段命令手工绘制管线路径。

   要了解操作方法，请参见创建管道路径。

2. 创建管件

   使用管件命令可为定义管道应遵循路线的路径段指派管道属性和接头。

   要了解操作方法，请参见创建管件。
