修改路径段

可以使用移动段命令沿着要将路径段附加到的平面移动路径段。借助此命令，只需单击要移动的段，将其拖至新位置，然后松开鼠标键。此命令保持该路径段以及任何相邻管段上的任何现有关系。

假定您在一个段上放置了尺寸，然后又决定更改尺寸值。只需单击要更改的尺寸，然后在管线设计命令条的尺寸值中输入新值。

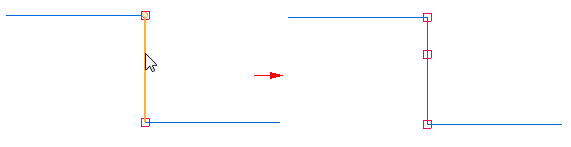

使用分割段命令可以将路径段分割成两个单独的段。借助此命令，选择段上要分割的点。

在管线设计和框中，连接关系应用到新段的分割点。

在线束设计中，该命令在连接点处创建蓝点。

分割未被电线、电缆或线扎占用的路径时，新路径的条目添加到路径查找器中。分割被电线、电缆或线扎占用的路径时，不向路径查找器添加条目。

创建后，可以拖动蓝点来编辑路径。

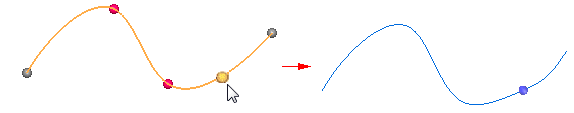

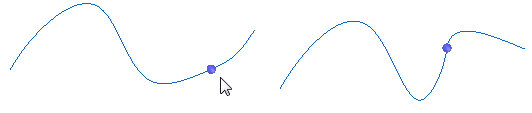

可以在路径的编辑点拆分路径。如果编辑点约束于几何体，则分割点保持与几何体的关联，但不创建蓝点。而且，在约束于几何体的编辑点分离路径时，两个路径在分割点具有相切手柄。现有路径保持与几何体相切，新路径与现有路径相切。

使用拆分路径命令时，分割段上的关系在新段上保持。另外，连接关系应用到新段的分割点上。下列案例描述拆分路径命令如何处理关系。

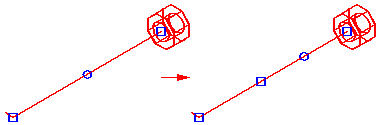

• 与一个端口的段同轴关系

  当您分割与一个端口以同轴方式对齐的段时，与该端口相连的新段保持同轴关系。与该端口不直接相连的段不具有除连接关系之外的任何附加关系。

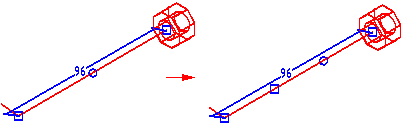

• 具有轴向尺寸的段

  当您分割包含轴向尺寸关系的段时，原始轴向尺寸保持在段的端点间。

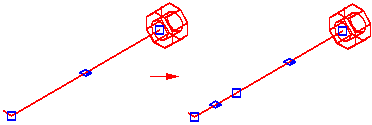

• 具有平面关系的段

  当您分割包含平面关系的段时，两个新段都保留平面关系。

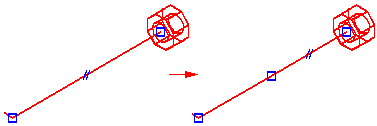

• 具有平行关系的段

  当您分割包含平行关系的段时，新段保持平行关系。

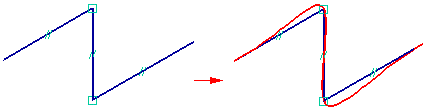

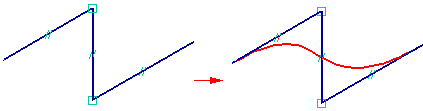

可以使用曲线段命令创建基于一组端点相连的路径段的 3D 曲线。该曲线始终与这组路径段中的第一段和最后一段相切，且穿过第一个和最后一个路径点。曲线段命令条上有一个用于定义曲线点的选项。可以指定曲线通过

• 线段的中点，



• 线段的终点，



• 或所有输入段的点。
