创建路径段

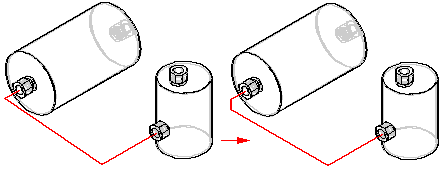

使用快速布管命令可为管件或管道创建 3D 路径，而不必手工绘制路径的各个线条。快速布管在两个点之间生成一条路径，该路径与默认参考平面正交。这些点必须是圆形或椭圆形元素、段的端点或草图元素的端点。

如果路径可以向多个方向延伸，则您可以使用快速布管命令条上的下一个和前一个按钮来显示备选路径。路径的次序是从最简单的路径（段数最少）到最复杂的路径。快速布管生成的路径中的最大段数是 5。

在管线设计中，可以使用线段命令、圆弧段命令或路径命令手工绘制管件或管道的路径。可以将圆弧段与线段或其他圆弧段相连接。

当手动绘制路径时，使用快速定向工具可帮助您绘制 3D 空间中的线和圆弧。绘制线段或圆弧段时，使用快速定向可将该元素的方向锁定为与一个轴或平面平行。例如，定义了线段的起点后，可使用快速定向将方向锁定到 Y 轴。

当单击以定义该线的第二个点时，可以使用快速定向将方向锁定到 Z 轴。

可继续锁定轴或平面，以帮助您定义路径 (A)，(B)，(C)。

如果绘制路径段时出错，您可以单击撤消按钮来撤消不想要的操作。然后，您可以继续绘制路径段。

如果错误地撤消了误操作，则可以单击重做按钮来恢复该操作。

除了绘制路径外，还可以使用装配布局中存在的几何体草图作为路径段的输入。
