关键点绘制曲线段命令

使用关键点绘制曲线段命令可通过三个或更多点创建 3D 曲线。这些点可以是使用点命令创建的点、线框元素和边上的关键点，或自由空间中的点。

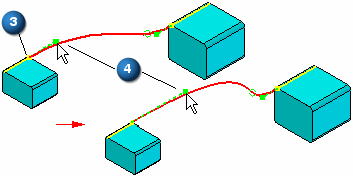

若在线框元素或边上选择了一个关键点作为曲线的端点 (3)，端部条件步骤允许指定曲线与选定的线框元素或边的连接方式。指定曲线在端点处与元素相切时，还可以通过将切矢图柄 (4) 拖动到一个新位置来修改切矢的大小。在修改切矢大小时，还可以更改曲线的曲率半径。

可以使用快速定向工具来帮助定义点在关键点绘制曲线段上的位置。例如，在创建或编辑关键点曲线时，可以使用快速定向来锁定特定轴或面的输入。

向曲线中插入点

可以沿曲线新增点或在自由空间中添加点，以在曲线末端添加新线段。

要在编辑曲线时沿路径新增点，按下 Alt 键，然后沿要添加点的曲线单击相应位置。

要在编辑曲线时在路径末端新增点，按下 Alt 键，然后在要添加点的自由空间处单击相应位置。

可以移除曲线上的点。

要在编辑曲线时移除点，请按住 Alt 键并单击要移除的点。当移除编辑点时，控制顶点将会移动，曲线形状也会变化。

如果移除曲线的起点或终点，路径就被截短到曲线的下一个控制顶点，而下一个点的相切状态保持不变。

您可以设置曲线长度选项来定义关键点曲线。当设置了此选项时，在编辑过程中曲线长度保持固定。单击固定长度(1) 按钮可以锁定曲线长度 (3)。编辑曲线长度时，使用约束方向(2) 按钮可以定义控制点的移动方向。您可以沿 X、Y 和 Z 轴或任何直线边/曲线或轴进行约束。长度增长或减小时在该方向弯曲。

Note:

直接建模关键点曲线在创建后无法编辑。

您可以打开定位圆形除料选项使曲线以圆柱轴作为路径。也可以设置定位关键点选项来选择模型元素的关键点。

将智能尺寸置于关键点曲线上时，尺寸选项应设为长度。
