路径设计

在执行以下步骤前，请确保位于装配环境并已完成端口收集。

1. 在功能区，选择管路设计选项卡→管路三维设计组→路径设计命令。

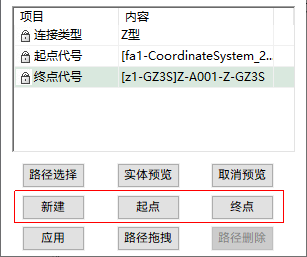

2. 在路径设计窗格，创建第一条路径。
   1. 单击新建。
   2. 单击起点，在图形窗口选择起点端口坐标。
   3. 单击终点，在图形窗口选择终点端口坐标。

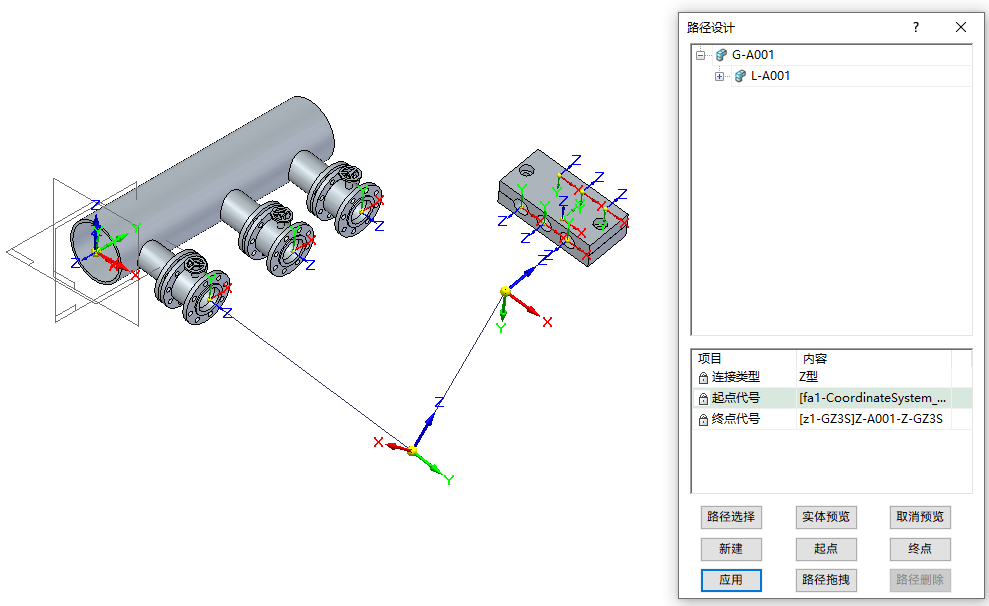

   4. 单击应用。路径设计窗格增加了新路径，同时图形窗口显示了此路径。



3. 创建更多路径。

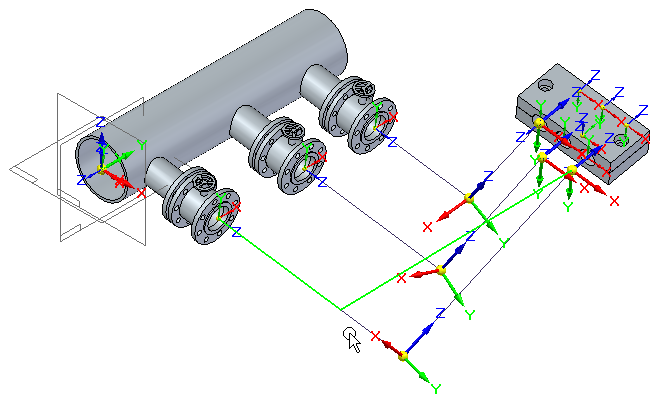

4. 根据需要调整路径。
   1. 单击路径拖拽。
   2. 在图形窗口，单击要调整的路径段。
   3. 移动光标，路径随之改变。在合适的位置单击。



路径选择

单击路径选择时，选择模型下已创建路径的端口坐标系，路径信息树自动定位。

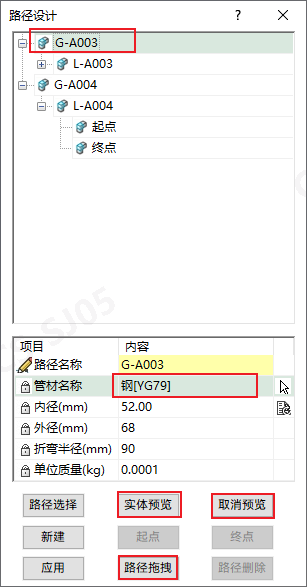

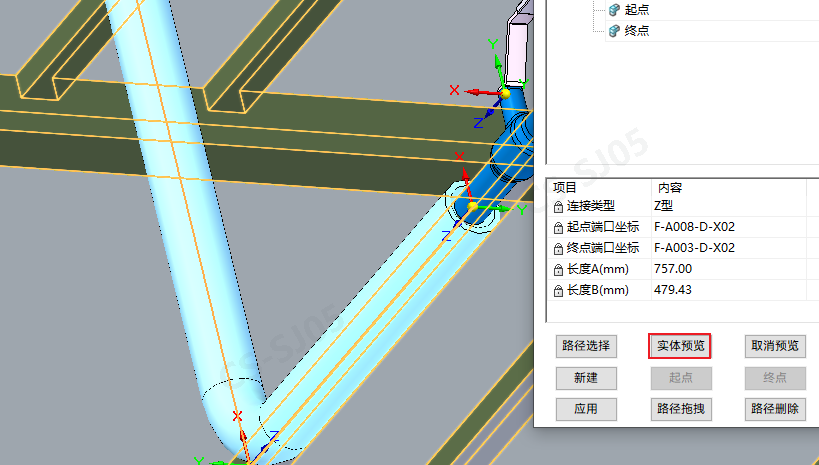

实体预览

在创建完路径后，从资源库为路径选择正确的管材信息，单击实体预览按钮，预览有管材信息路径的管道实体。

取消预览

单击取消预览按钮，取消路径的实体预览。

新建

单击新建时，路径详情界面重置并进入新建模式，起点、终点和应用按钮可用。

Note:

端口之间仅可创建一条路径。

起点

单击起点时，选择模型下收集的端口坐标系。

终点

单击终点时，选择模型下收集的端口坐标系。

应用

单击应用时，新建模式下自动创建以起终点为端点的正交管道子路径L特征；编辑模式下，选择主路径G节点，编辑路径名称完成修改。

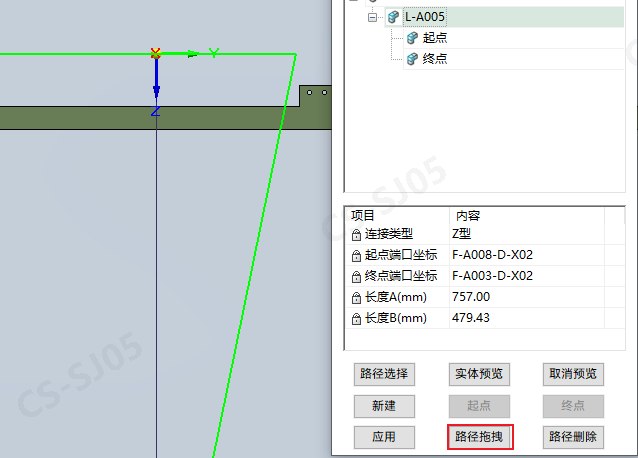

路径拖拽

单击路径拖拽按钮，选择要拖拽的路径，移动鼠标拖拽路径，单击鼠标左键确定路径修改。

Note:

拖拽路径时模型视图尽量为主视图。

路径删除

选择子路径L节点，单击删除时，提示是否确认要删除当前路径，选择确认删除骨架模型内子路径L特征。
