装配设计

在执行以下步骤前，请确保已完成路径设计。

1. 在功能区，选择管路设计选项卡→管路三维设计组→装配设计命令。
2. 在装配设计窗格→管系选项卡，单击创建管系，窗格上部增加管系根节点。
3. 单击下图所示的图标，在弹出的资源库对话框，选择管材信息。



4. 单击修改应用。
5. 单击指定路径，然后在图形窗口选择阀门坐标系。对应的路径被分配到管系节点下。
6. 重复以上操作，创建更多管系，并指定路径。



创建管系

创建管系根节点。

修改应用

选择一个管系根节点，编辑管材、内径、外径和折弯半径后，单击修改应用，完成修改。

指定路径

单击添加时，选择主路径G的起终点端口坐标系，将主路径分配到管系内。

Note:

管系信息未修改应用的不支持添加。

定位路径

用于查看路径被分配到了哪个管系。操作方法：单击定位路径后，在图形窗口选择一条路径，装配设计窗格管系节点下对应的路径会高亮显示。

节点删除

选择管系根节点或主路径G子节点后，单击节点删除，清除管系信息并删除相关实体模型。

在执行以下步骤前，请确保已完成管系分配。

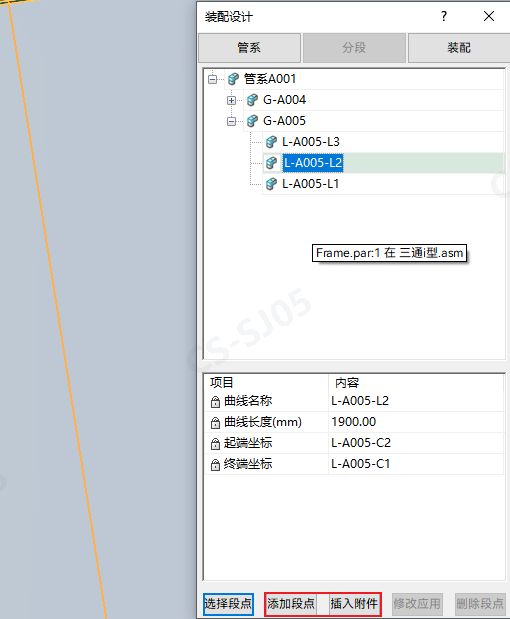

1. 在装配设计窗格，切换到分段选项卡。
2. 选中路径段，例如 L-A001-L1 。单击添加段点。
3. 设置段点参数后，单击修改应用。



   应用成功后，图形窗口会显示新增段点的坐标，路径段节点下会显示段点节点。

4. 单击插入附件，弹出装配分段模型对话框。
5. 在装配分段模型对话框：
   1. 单击选择管线后，在图形窗口选择刚刚添加了段点的路径段。
   2. 单击打开模型，从本地磁盘选择要插入的附件。
   3. 单击装配模型，将附件插入段点所在位置。

选择段点

单击选择段点时，分段点坐标系、分段点信息树自动定位。

添加段点

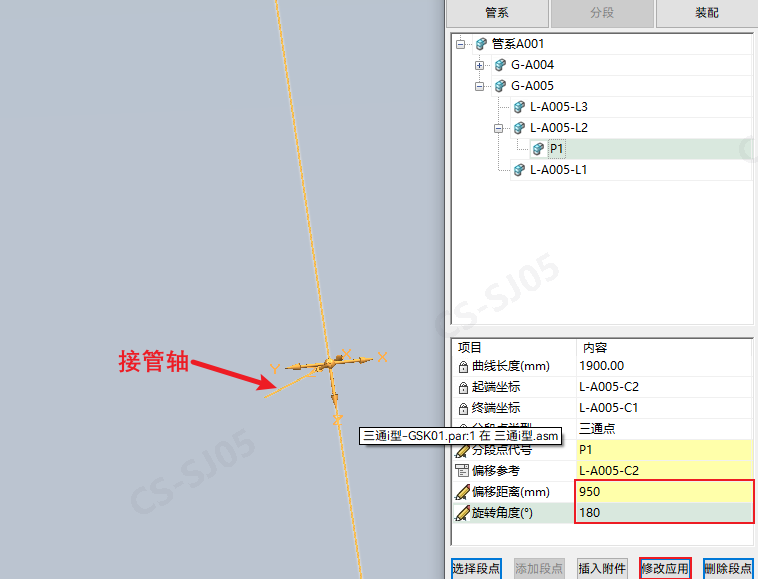

单击添加段点按钮，在加亮路径的位置根据填写的偏移位置及旋转角度添加管道三通点。

Note:

管道三通点的Z轴为接管轴，可以连接路径创建实体管道。

插入附件

单击插入附件按钮，进入插入弯头、三通等管道附件的页面。

• 选择管线：从图形窗口选择一条路径，路径的信息会自动填充到当前对话框。
• 打开模型：打开文件夹中已设置完成的管道附件进行装配。
• 选用资源：选用数据库中已与实体模型关联的信息进行装配。
• 装配模型：根据填写的参数装配选择的管道附件。

修改应用

单击修改应用时：

• 添加模式下编辑分段点和偏移距离，自动创建分段点坐标系特征。
• 编辑模式下，选择分段点子节点，编辑路径名称完成修改。

删除段点

选择分段点子节点，单击删除段点时，清除分段点信息，并删除分段点坐标系特征。

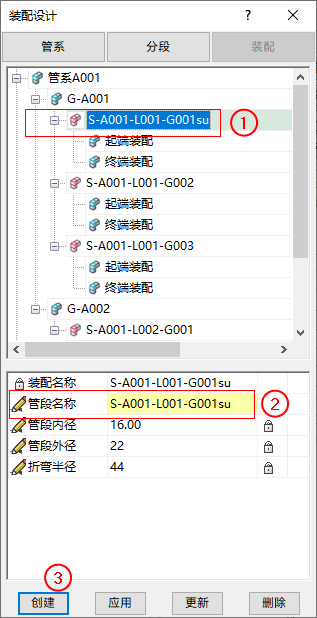

1. 在装配设计窗格，切换到装配选项卡。
2. 选择管段子节点，修改名称后，单击创建。



创建

选择管段子节点，单击创建时，自动创建实体模型。

应用

支持管段管径调整和管道附件装配选用。

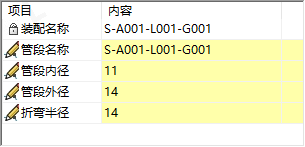

• 选择管段实体装配子节点，修改管段内径、外径、折弯半径的内容，单击应用时，调整管段实体零件。



• 选择装配信息中法兰类、紧固类、过渡1、过渡2、其他的内容，弹窗选择对应的管道附件模型，单击应用时，自动装配起终端选择的管道附件模型。



更新

支持管段装配更新和管段缩进更新。

• 选择管段实体装配子节点，单击更新时，根据分段点或路径变化，实体整体重绘。
• 选择起终端装配子节点，修改起终端偏移值，单击更新时，缩进管段。
  Note:

  偏移距离不得大于分段长度。

删除

支持管段装配删除和管道附件删除。

• 选择管段实体装配子节点时为实体整体删除模式，单击删除时，清除信息并删除管段装配文档。
• 选择起终端装配子节点时为管道附件删除模式。选择装配信息单个模型，单击删除时，清除信息并删除管段实体装配内的管道附件。
