通过拖动尺寸来更改父级

拖动连接手柄可以更改附加尺寸的父级尺寸。此操作可以用来修复已拆离或部分拆离的元素。

1. 选择要显示其手柄的尺寸。

   ISO 尺寸手柄



   ANSI 尺寸手柄

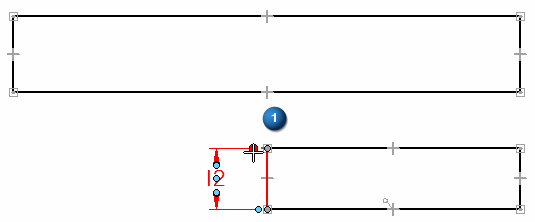

2. 选择使尺寸与标注尺寸元素连接的手柄 (1)。



3. 执行以下操作之一：

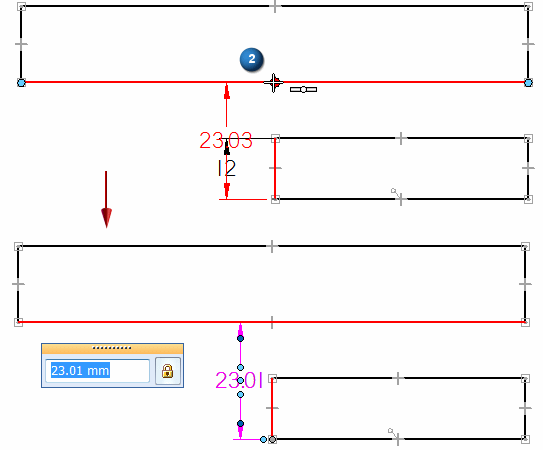

   • 要附加尺寸到不同的父级尺寸和测量不同的值，请在按住 Alt 键的同时拖动连接手柄到新元素 (2)。将关键点定位于元素后，松开鼠标键，然后松开 Alt 键。

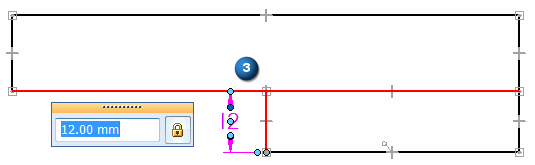

   • 要保持驱动尺寸值（从而修改特征），请同时按住 Ctrl 键和 Alt 键将连接手柄拖动至新元素 (3)。将关键点定位于元素后，松开鼠标键，然后松开 Ctrl 和 Alt 键。
