编辑 2D 尺寸（草图、轮廓和工程图）

根据所选定的尺寸的行为，可以在直接草图、顺序轮廓和工程图中编辑 2D 尺寸格式和值。

  • 使用尺寸命令条编辑尺寸格式。

  • 使用尺寸文本编辑框编辑尺寸值。

  • 使用端符手柄快捷菜单更改端符类型，翻转端符，隐藏和显示投影线。有关更多信息，请参见尺寸编辑手柄。

对于尺寸 目标 操作
驱动尺寸 （保持关系 = 开） 编辑尺寸值和格式。 单击尺寸上的任意位置。
从动尺寸 （保持关系 = 关） 编辑尺寸格式。

单击尺寸上的任意位置。

提示:

要编辑尺寸值和格式，首先选定尺寸，然后单击尺寸文本。
不按比例（从动） 编辑尺寸值和格式。

单击尺寸文本，或按住 Alt 键并单击尺寸或投影线。

提示:

要仅编辑尺寸格式，可以单击尺寸线或投影线，或按住 Alt 键并单击尺寸文本。
2D 尺寸 在尺寸值编辑框中删除尺寸值。 当光标在尺寸值编辑框内且该值高亮显示时，按 Delete 键。
删除尺寸。 当已选择尺寸或当光标处于编辑框之外时，按 Delete 键。
2D 和 3D 尺寸 添加折线。 首先，单击选定尺寸，然后按住 Alt 键并单击投影线。
移除折线。 首先，单击选定尺寸，然后按住 Alt 键并单击折线关键点。
example:
草图和轮廓尺寸 尺寸行为

  • 驱动尺寸（红色）=100

  • 从动尺寸（蓝色）=40

  • 不成比例尺寸（带下划线）=75
example:

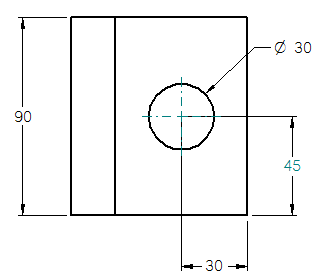

图纸尺寸 尺寸行为

  • 驱动（锁定）尺寸（深青色）= 45

  • 从动（未锁定）尺寸（黑色）= 30、90
Tip:

可以选定同一类型的多个尺寸并立即更改它们所有的值。显示空白数据输入框，您可以在其中输入单个值。
