尺寸对齐指示符

拖动尺寸手柄时，虚线表示对齐位置和连接点。

有关下面所介绍手柄的信息，请参见帮助主题尺寸编辑手柄。

尺寸文本

拖动尺寸文本或其浅蓝色编辑手柄时，两条虚线的交叉点表示文本对齐位置。

尺寸投影线

当您选择投影线已关闭或缩短的尺寸时，虚线表示所连接到的投影线。

example:

在此 ANSI 尺寸中，编辑手柄用于缩短投影线。虚线表示几何体连接点。

在此 ISO 尺寸中，端符手柄用于显示一半尺寸，而不是完整尺寸。虚线显示尺寸线和已关闭的投影线。

带折线的尺寸线

当您选择折弯线上的编辑手柄并开始拖动它时，会有一条虚线表示您所对齐直线的方向。

example:

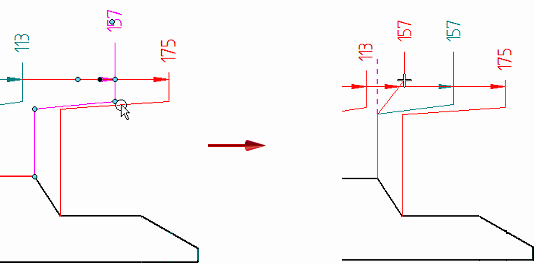

当您开始拖动左图所示折线处的编辑手柄时，可以对齐右图所示的虚线以拉直投影线。
