间距命令
使用间距命令 .gif)
可放置线性尺寸，以测量草图、图纸或模型上的元素或关键点之间的距离。
example:
间距 (2D)

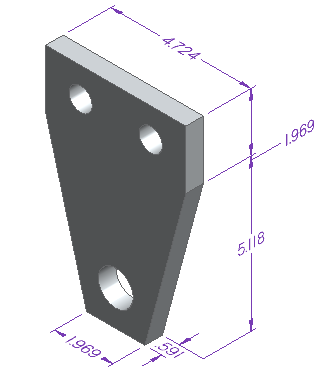

间距 (3D)

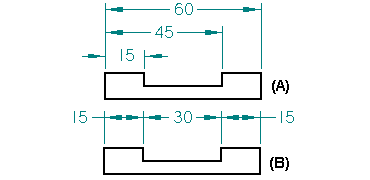

可以将线性尺寸放置在堆叠 (A) 或链尺寸组 (B) 中。也可以将线性尺寸添加到现有线性尺寸组中。
当放置尺寸之间的距离时，可以创建对齐集。这样可以更轻松地将其编辑为组并重新排列它们。有关更多信息，请参见坐标尺寸对齐集。
在放置新尺寸和修改现有尺寸时使用尺寸命令条设置选项。某些选项只在您先选择了元素时才可用。其他选项可能不适用于某些尺寸命令。
Note:
置于模型几何体上的尺寸是 PMI 元素。有关特定于在模型上放置尺寸的示例和附加信息，请参见：
-
有关建模环境中 3D 尺寸值编辑控件的信息，请参见尺寸值编辑控件。
间距工作流程
在尺寸之间放置距离时：
-

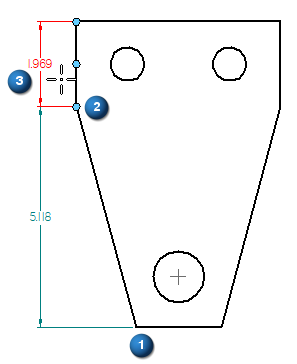

原点元素是您单击的第一个元素或关键点 (1)。
-
测量元素是您测量的目标元素或关键点 (2)。
-
尺寸方位由光标位置确定。移动光标找到所需位置，然后单击以放置尺寸 (3)。
example:
-

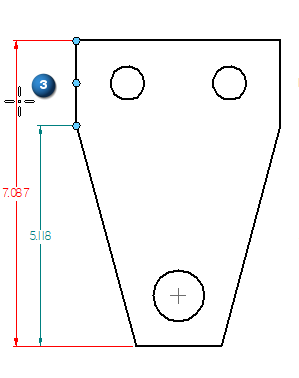

（可选）通过单击另一个测量目标元素或关键点，可以将另一个尺寸添加到尺寸集。
Note:如果显示一条消息说无法放置尺寸，可以右键单击以重新启动此命令工作流程。
