装配

新增自由度指示符

装配环境新增自由度指示符，实时反映零部件的约束情况。

自由度指示符与零部件的坐标系完全重合，颜色含义如下：

  • 红色：沿 X 轴可平移、绕 X 轴可旋转
  • 绿色：沿 Y 轴可平移、绕 Y 轴可旋转
  • 蓝色：沿 Z 轴可平移、绕 Z 轴可旋转
  • 白色：自由度被约束

下图所示为四杆机构中某零件的自由度指示符，这个零件只有一个自由度：绕 X 轴旋转。

更多信息，请参考：

新增边线命令和2点命令

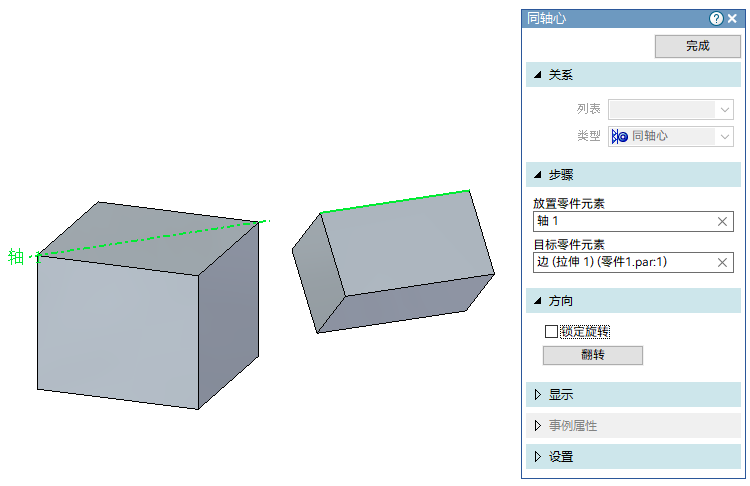

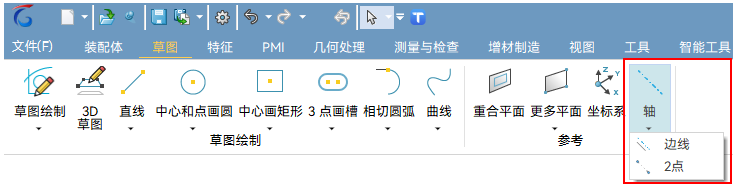

装配环境新增边线命令和2点命令，用于创建参考轴。

可以使用参考轴创建配合约束。

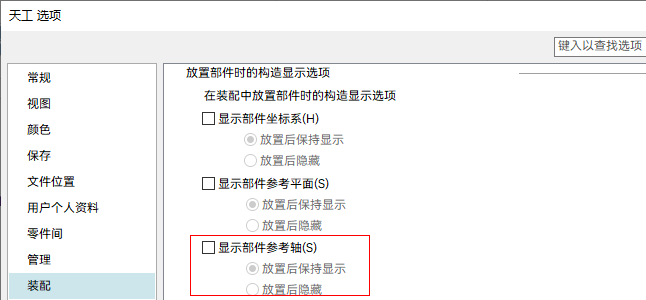

天工选项对话框增加显示部件参考轴选项，用于控制参考轴的显示或隐藏。

更多信息，请参考：

偏置配合范围选项优化

装配环境，当配合关系中的偏置类型为范围时：

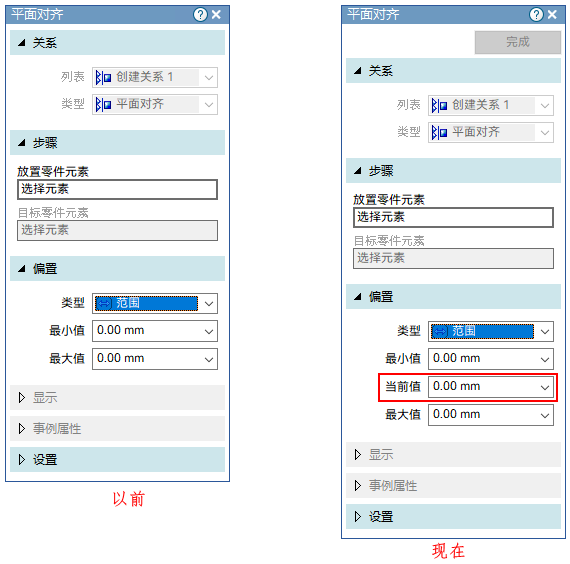

  • 增加了当前值选项，用于指定当前偏置距离。
  • 当最小值大于最大值时，数值自动对换。

此增强功能在快速配合、重合、平面对齐、平行、连接、相切等多种装配命令中均得到了支持。

更多信息，请参考：

角度配合支持空间角度

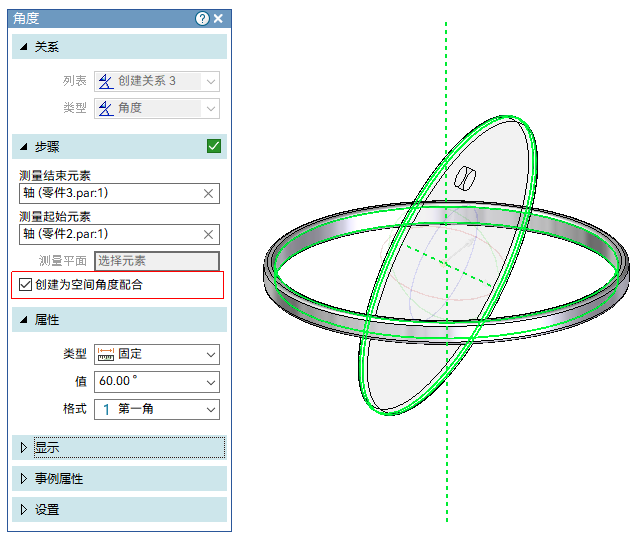

角度命令条新增创建为空间角度配合选项，用于创建空间角度配合关系。与平面角度相比，空间角度具有更多的自由度。

更多信息，请参考：

可调装配命令优化

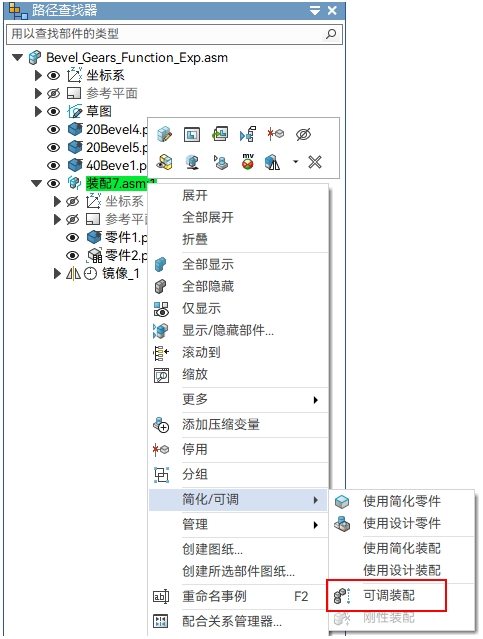

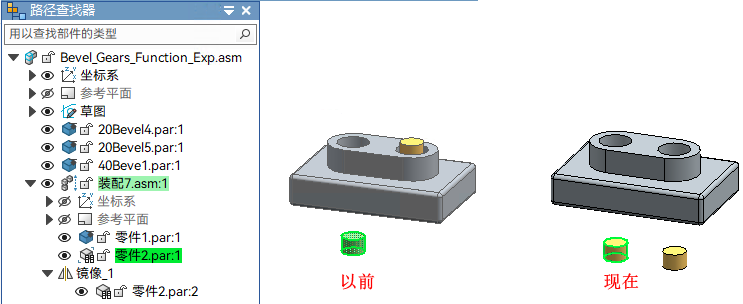

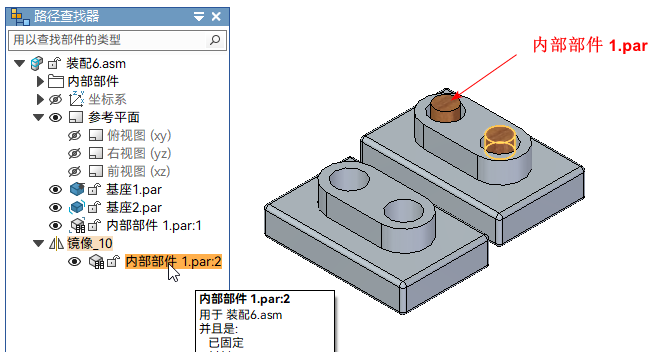

将子装配设为可调装配后，子装配中镜像零件与源零件之间的关联关系会丢失，现在已修复此问题。

路径查找器支持文档名显示在前

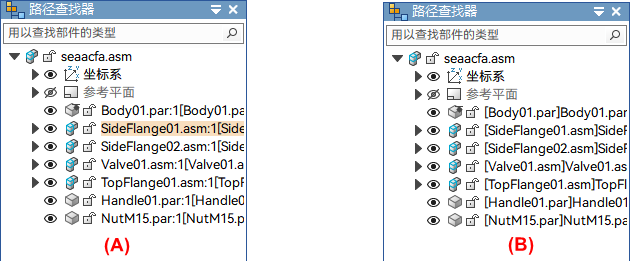

在装配环境，通过路径查找器重命名文档时，由于文档名默认显示在事例名之后，导致文档名常常显示不全（如下图A，文档名位于 [ ] 内），用户需要拉宽路径查找器窗格才能查看完整的文档名。

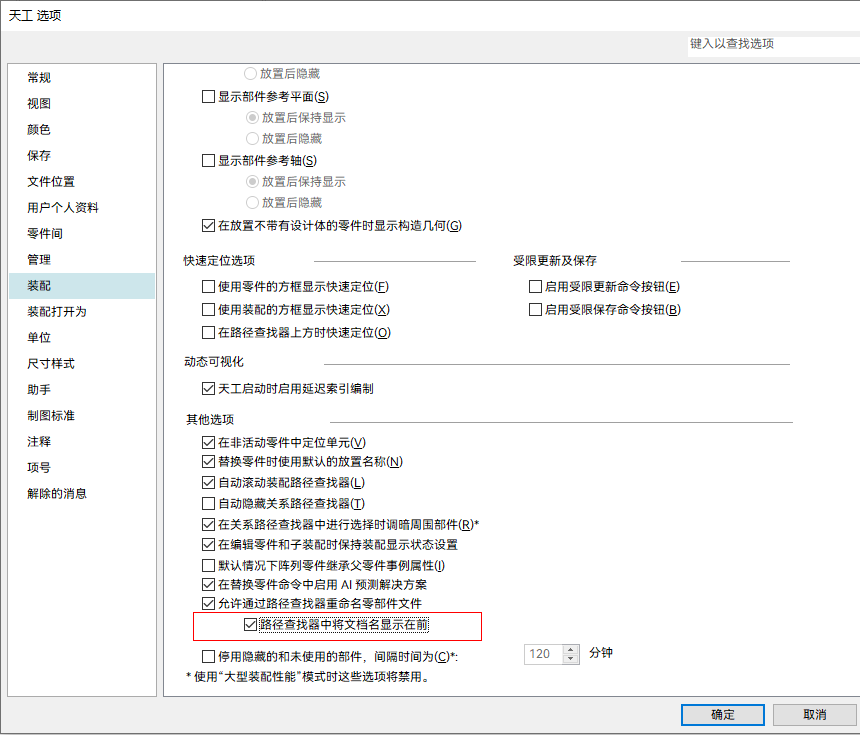

现在，天工选项 > 装配页增加了新的选项，允许将文档名显示在事例名的前面（如下图B）。

选项的位置如下：

更多信息，请参考：

事例属性功能增强

事例属性新增功能如下：

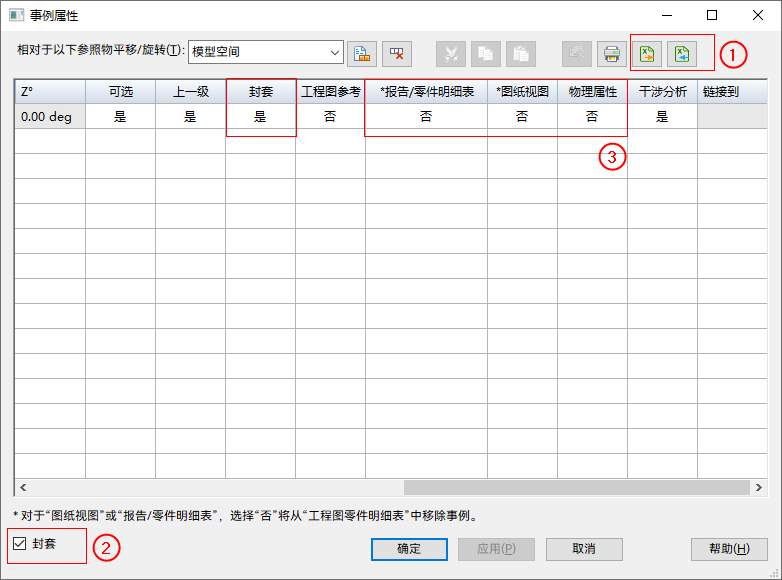

  • 事例属性对话框新增导出至Excel 和导入Excel文件按钮（如下图①）。借助 Excel 强大的编辑功能，可以极大提高工作效率，特别是在处理复杂装配的事例属性时。

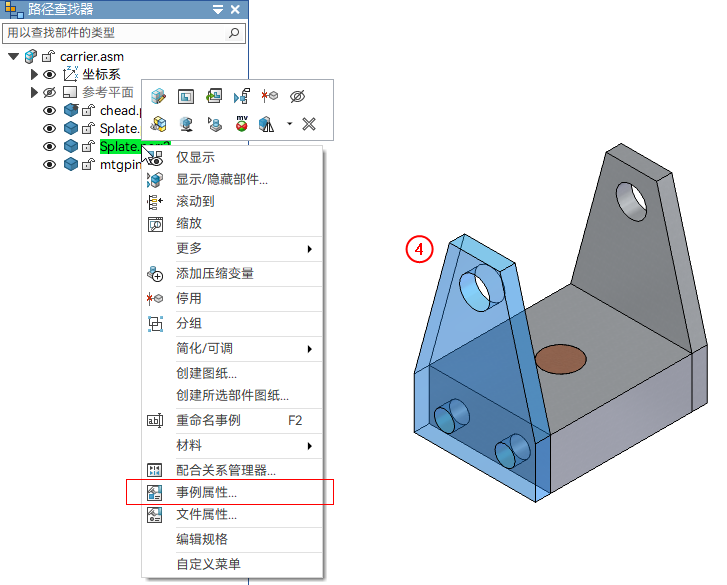

  • 事例属性对话框新增封套选项（如下图②）。在封套状态下，零部件的报告/零件明细表、图纸视图、物理属性的状态均为否（如下图③），并以半透明状态显示在图形窗口中（如下图④）。

更多信息，请参考：

装配特征动态编辑优化

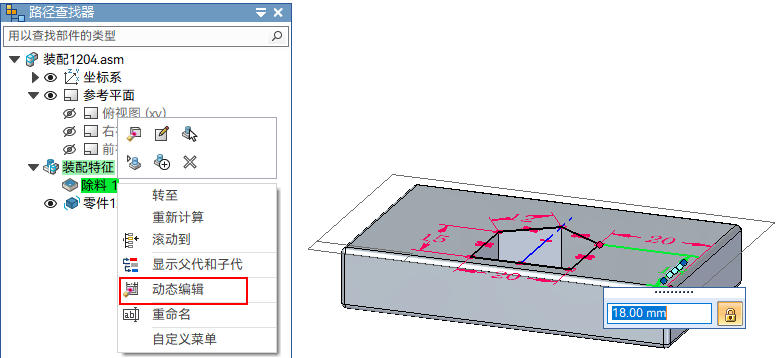

动态编辑装配特征时，现在可以直接选中轮廓尺寸进行编辑。

以前，轮廓所在平面是优先选择项，如下图。需要使用快速选取工具来选择轮廓尺寸。

更多信息，请参考：

除料类装配特征支持跨实体阵列和镜像

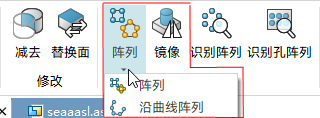

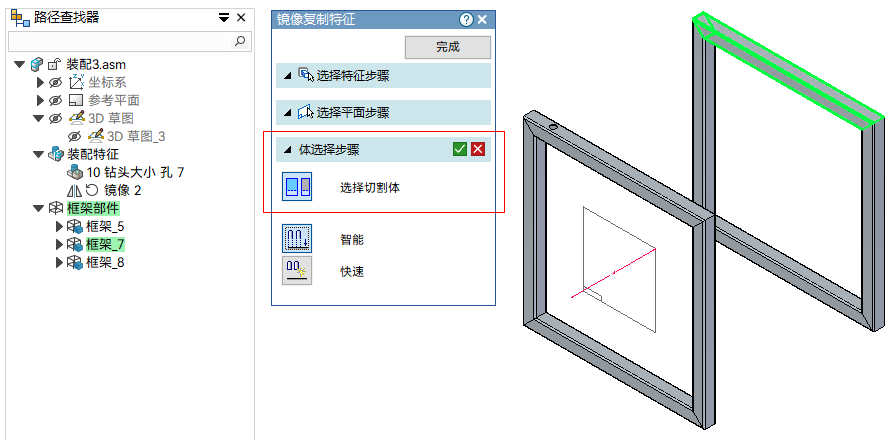

现在，装配环境中的部分阵列命令和镜像命令增加了体选择步骤，可以将除料类装配特征阵列或镜像到另一个实体。

Note:
  • 支持的装配特征包括：除料、旋转除料、扫描除料、孔、槽。
  • 支持的阵列/镜像命令包括：
    • 特征选项卡→阵列组中的阵列命令、沿曲线阵列命令、镜像命令；
    • 装配体选项卡→阵列组中的沿轴圆周阵列命令、线性阵列命令。

更多信息，请参考：

装配体支持另存所有参考部件

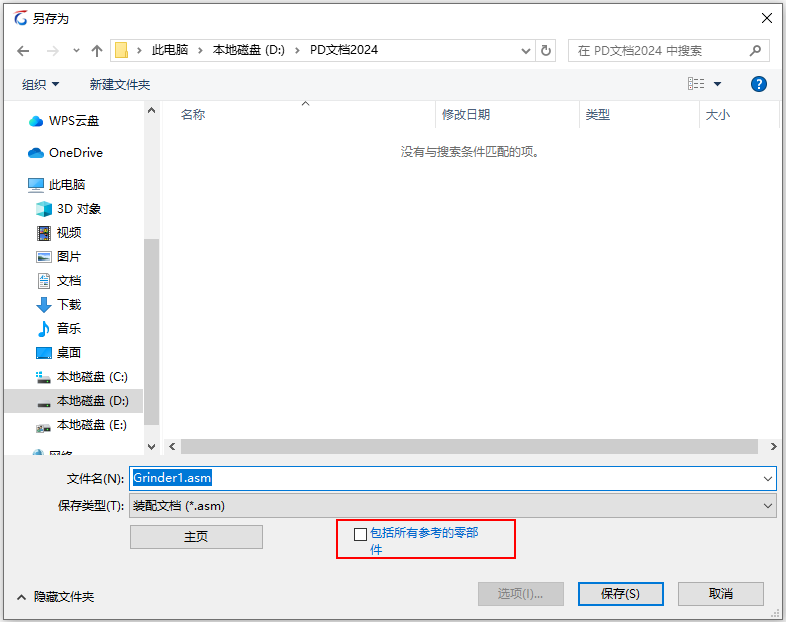

装配体的另存为对话框增加了包括所有参考的零部件选项。勾选后，所有关联的零部件（包括零件、钣金、子装配和工程图）会一并另存。

更多信息，请参考：

框架路径选择优化

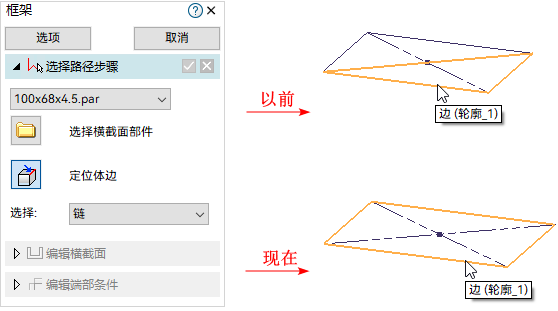

现在，框架路径的选择已优化。构造线需要单独选择，而不会与实体线组成链。在框选时，会自动排除构造线。

更多信息，请参考：
