阵列命令

定义阵列特征的基本步骤如下：

• 选择要阵列化的几何图形。

• 绘制阵列轮廓或选择一个现有的阵列草图。

• 选择要通过阵列修改的零件（仅装配文档）。

构造阵列时，还可使用命令条上的快速选项和智能选项，来指定该阵列是快速阵列还是智能阵列。可在创建或编辑阵列时随时设置这些选项。

有关智能阵列和快速阵列的更多信息，请参见以下帮助主题：

• 阵列特征

• 阵列命令条

构造阵列的第一步是选择父元素。在零件或钣金文档中，可以阵列化特征、边、曲线、曲面或整个设计体。在装配文档中，可以阵列化装配特征。

选择选项用于指定要进行阵列的元素类型。要阵列作为曲面或实体一部分的一个或多个曲面或边（模型拓扑），可以设置单一或链选项。要阵列一个或多个特征（如除料或拉伸），设置特征选项。要阵列曲线、曲面或实体，设置体选项。

路径查找器中的名称指示构造阵列时使用的是特征、设计体还是模型拓扑（曲面或边）。

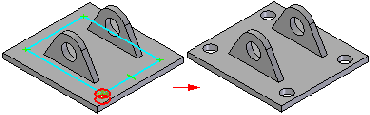

• 阵列零件和钣金特征

  可以在启动阵列命令之前或之后选择零件和钣金文档。可以在图形窗口或路径查找器中选择特征。可以选择基于轮廓的特征或处理特征，但是按处理特征自身阵列处理特征时，会应用特殊规则。

• 阵列化处理特征

  可以阵列化处理特征本身或与基于轮廓的特征一起阵列化。要阵列化加工特征本身，零件几何体必须允许进行阵列化。

• 阵列边、曲线、曲面和设计体

  在为其他元素（如边、曲面和曲线，或设计体）创建阵列时，必须启动阵列命令，设置命令条上的选择选项，然后在图形窗口中选择要阵列的元素。

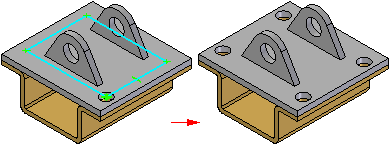

• 阵列装配特征

  在装配环境中，您可以阵列化除料的装配特征，如孔、除料和旋转除料。如果该装配是焊接装配，还可以阵列添料的装配特征，如角焊、坡口焊和拉伸特征。

  选择选项在选择特征步骤期间可用，用于指定是选择材料移除特征还是添料特征。特征选项用于选择材料移除特征；体选项用于选择添料特征。

  还可以指定在阵列特征中包含哪些零件。如果将不在父特征中的零件添加到阵列特征中，则软件会显示一条消息，指示您还必须将零件添加到父特征中。

  有关构造基于装配的特征的更详细信息，请参见基于装配的特征。

  Note:

  只能阵列在当前装配中创建的装配特征。不能阵列装配驱动零件特征。

可以绘制新的阵列轮廓，也可以从草图中选择现有的阵列轮廓。如果要绘制新的轮廓，必须首先指定要在其上绘图的平面。

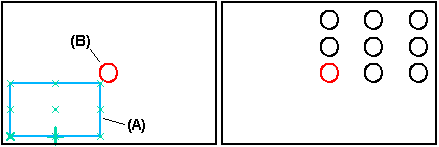

阵列轮廓 (A) 不必绘制成与父特征 (B) 对齐。这样，就有可能再次使用该阵列轮廓。

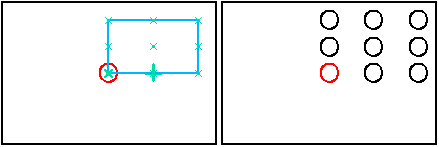

但是，在处理大型或复杂阵列时，如果将阵列轮廓绘制成与父元素对齐，构造阵列就会更容易。

阵列轮廓同 天工 CAD 中的其他轮廓相同。必须应用关系和尺寸，从而使其按预期进行操作。也可以使用变量表来定义阵列轮廓尺寸与模型上的其他尺寸之间的变量。

可以用阵列命令创建矩形和圆形阵列。打开轮廓窗口后，通过单击特征选项卡上的矩形阵列或圆形阵列按钮来选择阵列类型。也可以绘制直线、圆弧或其他元素作为构造几何体来帮助定义阵列轮廓。

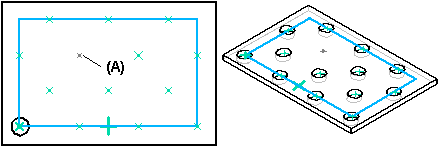

可以使用命令条上的压缩事例按钮来压缩矩形和圆形阵列中的阵列事例。轮廓窗口打开时，选择阵列轮廓，然后单击事例符号，指定要压缩的事例 (A)。符号能更改大小和颜色以指示对应的事例已被压缩。

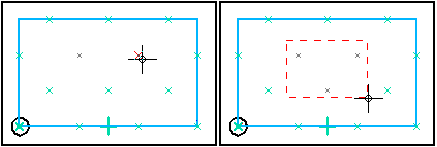

可以个别地选择要压缩的出现，也可以拖动光标围住任意数目的事例。

当需要在大型阵列中定义间隙（例如，为另一个特征留下空间）时，此选项很有用。

还可以使用压缩事例按钮来重新显示被压缩的阵列事例。单击该按钮，然后选择要重新显示的被压缩事例。

还可以使用命令条上的压缩区域选项来压缩一定区域中的阵列事例。要压缩区域，必须选择现有的封闭草图。封闭草图可以为任意形状。可以使用命令条上的翻转选项来指定压缩事例位于封闭草图之内还是之外。

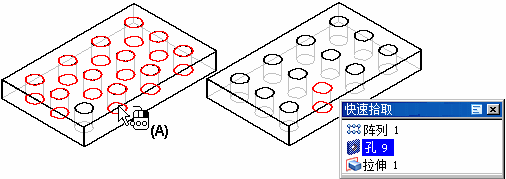

在构造智能阵列时，也可以删除阵列事例。将光标定位在要删除的阵列事例 (A) 上，并停留在那里。当显示省略号时，单击鼠标左键以显示快速选取工具。然后，可以使用快速选取功能选择阵列事例，再按 Delete 键删除它。

删除阵列事例时，软件实际上是压缩了阵列轮廓上的对应 X 符号。在处理大型或复杂的模型时，删除（而不是压缩）事例非常有用，这是因为不必进入轮廓窗口就可以压缩事例。要恢复被删除的事例，可以使用重新显示被压缩事例的工作流。

• 可以在一个操作中对多个元素做阵列。

• 在为特征创建阵列时，如果快速选项失败，请单击命令条上的智能选项。

• 可以压缩阵列中的个别特征事例。

• 可以删除阵列中的个别特征事例。
