矩形阵列命令（3D 特征）

工作流

可选择特征、面和面集以作为要阵列化的父元素。可以在图形窗口或路径查找器中选择元素。

矩形阵列命令仅在您选择了要阵列的有效元素后才可用。

将光标暂停在某个面上并在该面上动态拖动矩形轮廓。如果需要，也可以按 F3 键锁定到该面。

在执行动态阵列轮廓步骤时，可以将轮廓 X 的方向定向为与面边平行。按 N 键可以循环浏览面边以对齐到高亮显示的边。面边以绿色高亮显示。如果需要的其他 X 方向不是可用的面边，则可以在定义阵列轮廓后重定向阵列。使用阵列方向盘环面更改方向。

可以按 C 键使阵列特征在阵列轮廓上居中。可以在执行阵列轮廓定义步骤时或定义阵列轮廓位置之后按 C 键。

定义阵列轮廓之后，将会显示预览阵列。可以通过按 C 键在居中排列 (1) 与拐角排列 (2) 之间切换。处于编辑阵列模式时，可以按 C 键编辑现有矩形阵列的排列。

采用拐角排列时，按 N 键可以循环浏览象限。

阵列轮廓定义完成后，将会显示默认的预览阵列，以及可用来定义和编辑阵列参数的各种屏显工具。

这些屏显工具包括命令条 (A)、事例数框 (B)、动态编辑框 (C)、事例手柄 (D) 和方位矢量工具 (E)。

可以使用屏显工具定义下列阵列参数：

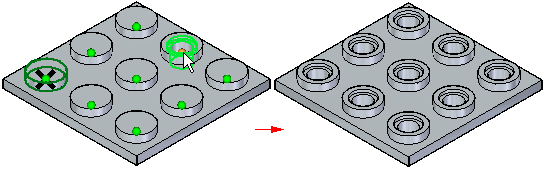

在执行向现有阵列添加新特征以及阵列原点定位操作时，这些选项也可用。

命令条上有两个可用于定义事例数和阵列事例间距的选项：

这些选项指定您是否要定义阵列的全局高度和宽度，或定义阵列事例之间的间距。使用这两种方法，可以通过使用事例数框，指定阵列在 X 方向和 Y 方向中的事例数量。也可以通过拖动事例手柄定义间距，后文将对此进行说明。

适合示例
如果使用适合选项，需要指定 X 和 Y 方向上的事例数量，并指定阵列的全局高度和宽度。自动计算 X 向间距值和 y 向间距值。
例如，可设置适合选项，然后指定X 向计数为 5、Y 向计数为 4、宽度为 70、高度为 35。
自动计算各个事例之间的 x 向和 y 向间距。
固定示例
如果使用固定选项，需要指定 X 和 Y 方向的事例数，并指定 X 和 Y 向间距。自动计算宽度值和高度值。
例如，可设置固定选项，然后指定X 向计数为 5、Y 向计数为 4、“X 向间距”为 18、Y 向间距为 12。
自动计算宽度和高度。

阵列参与设计意图检测。阵列事例的面在直接建模移动期间进行检测，阵列特征保持其设置为适合或固定。您可以在尺寸上将阵列事例约束到模型中的边或其他面。当阵列中的其他事例将会应用尺寸约束，阵列也将相应地进行调整。

Note:

设计意图只会针对矩形阵列的拐角事例检测孔面。如果主事例在拐角处，则它仍会使用特征原点。

使用动态编辑框指定您所需的事例数和间距的确切值。例如，在设置适合选项时，可以使用动态编辑框指定 X 和 Y 方向的事例总数以及阵列的全局高度和宽度。

也可以通过使用光标拖动事例手柄来更改阵列的高度和宽度。首先，将光标置于事例手柄上，然后将手柄拖动到新位置。高度和宽度框中的值将动态更新。

方向矢量工具与方向盘类似，您可以使用它操控阵列的角度方向。例如，可以使用方向矢量工具上的环面，通过拖动光标，动态旋转阵列。

可以使用方向矢量工具上的把手以 90 度为增量重新确定阵列的方向。

也可以将阵列的原点重定位到模型上的另一关键点。

可以压缩个别阵列事例，也可以压缩一组阵列事例。可在构造阵列的同时压缩事例，或者可在以后编辑阵列以压缩事例。

压缩单个阵列事例
可使用命令条上的压缩事例按钮压缩阵列中的单个事例。在选定阵列特征后，可单击命令条上的压缩事例按钮，然后单击事例符号，以指定要压缩的事例 (A)。符号能更改大小和颜色以指示对应的事例已被压缩。

也可以拖动光标以栏选任何数量的事例。

当需要在大型阵列中定义间隙（例如，为另一个特征留下空间）时，此选项很有用。
还可以使用压缩事例按钮来显示被压缩的阵列事例。单击该按钮，然后选择要重新显示的被压缩事例。
使用草图区域或平面压缩事例
也可以使用草图区域或平的面压缩阵列事例。在选定阵列后，可以单击压缩区域按钮，然后选择包含要压缩的事例的草图区域。区域中的事例将压缩，同时显示一个压缩方向箭头。

可以单击方向箭头指定压缩草图区域外的事例。
