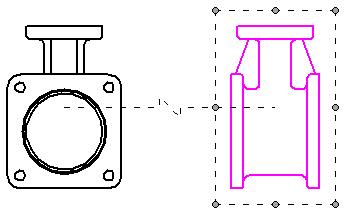

工程图

点命令新增虚拟交点选项

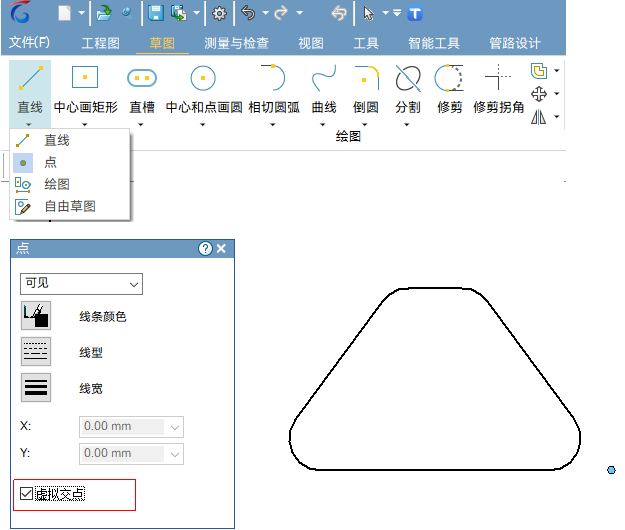

工程图环境中的命令条新增虚拟交点选项。勾选后,可以为图页中两条不平行、不相交的直线创建虚拟交点。

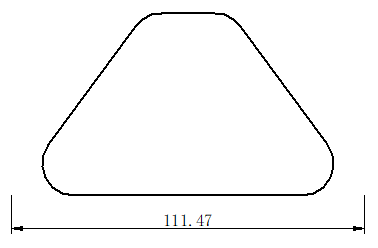

通过捕捉虚拟交点,间距命令可以很方便的标注模型的原始尺寸。

更多信息,请参考:

新增修订表命令和修订符号命令

新增修订表命令和修订符号命令,用于跟踪工程图文件的修订。

  • 修订表命令位于工程图选项卡→组。
  • 修订符号命令位于草图选项卡→注释组。

工作流程:

  1. 从功能区,激活修订表命令。
  2. (可选)在修订表命令条,设置修订表的样式。
  3. 在合适的位置单击以放置修订表。

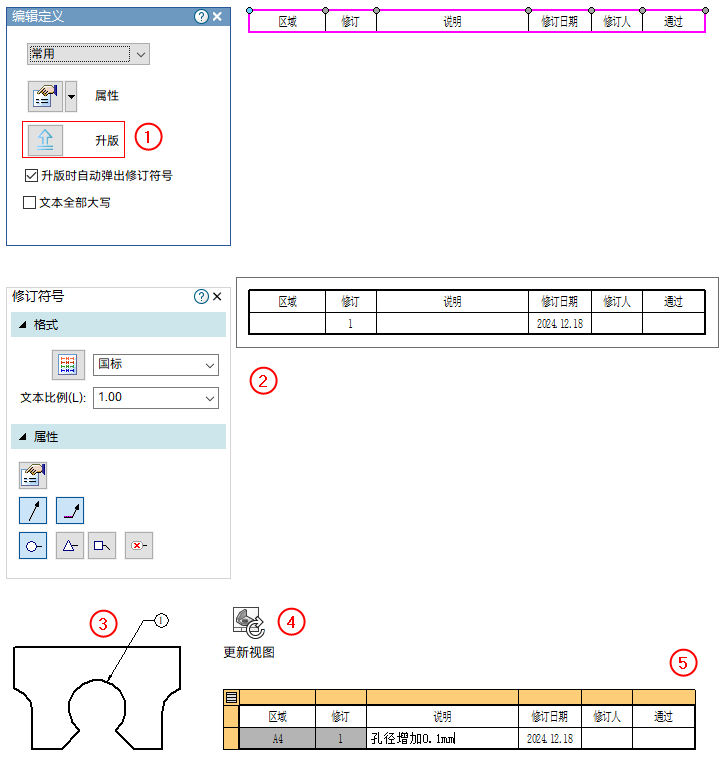

  4. 选中修订表,单击升版,如下图①。修订符号命令自动激活,如下图②。
  5. 放置修订符号、更新视图,如下图③和④。
  6. 编辑修订表内容,如下图⑤。

更多信息,请参考:

零件明细表中的角撑板统计优化

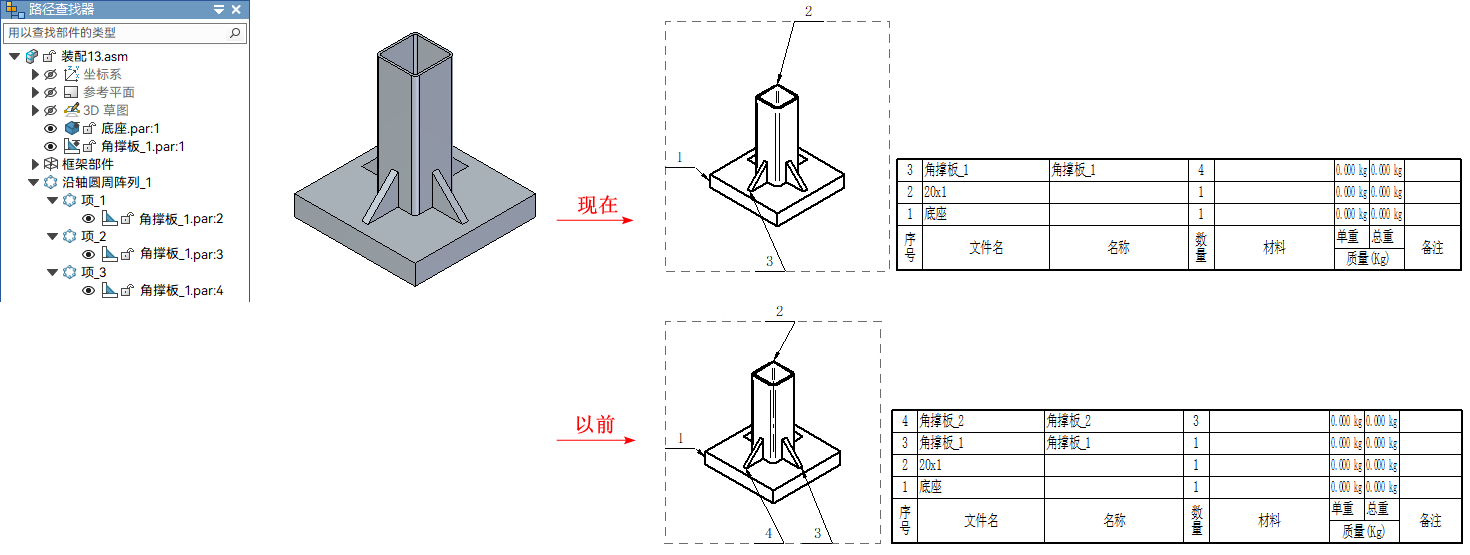

现在,装配环境和框架设计环境中,通过阵列、镜像、复制等操作得到的角撑板,在工程图零件明细表中会与源角撑板合并统计。

以前,这些角撑板会分开统计,而实际上它们是同一个零件。

Note:

通过克隆操作得到的角撑板会单独统计。

更多信息,请参考:

零件明细表拆分页面的原点支持直接编辑和保存

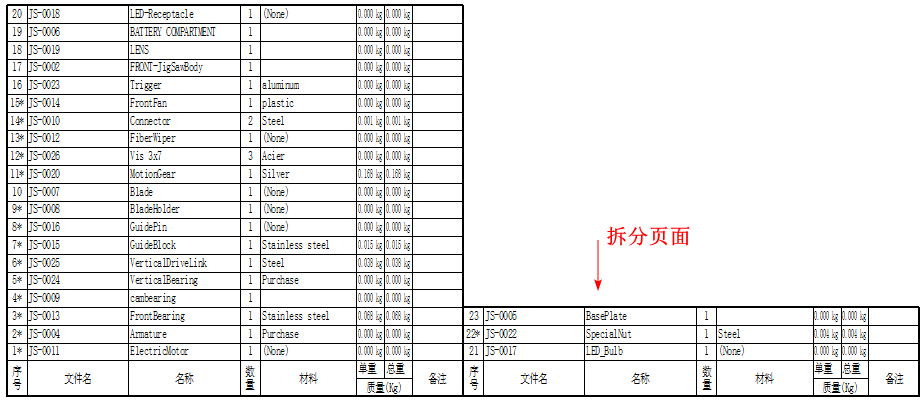

当零件明细表(包括装配族零件明细表)超过指定高度或行数时,会自动拆分成两个或多个页面,如下图。拆分页面默认跟随主表,用户常常需要按住 Alt 键并拖动以调整拆分页面的位置。

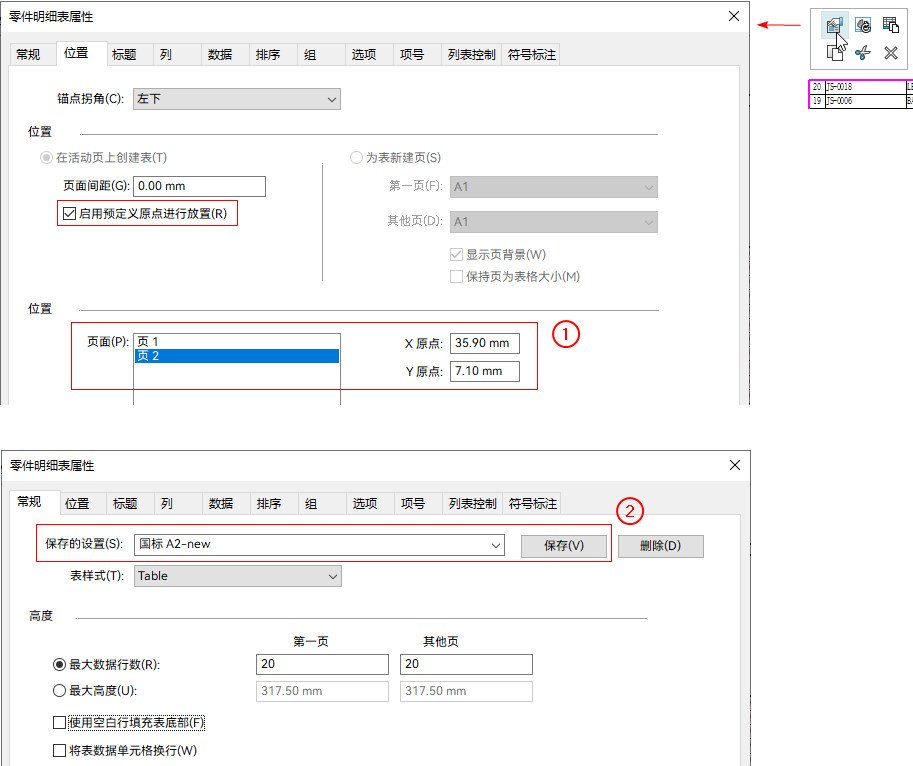

现在,拆分页面的X原点Y原点可以直接编辑,如下图①;还可以将其保存到模板,下次放置零件明细表时直接调用,如下图②。

更多信息,请参考:

连续点焊标注与焊接表优化

优化如下:

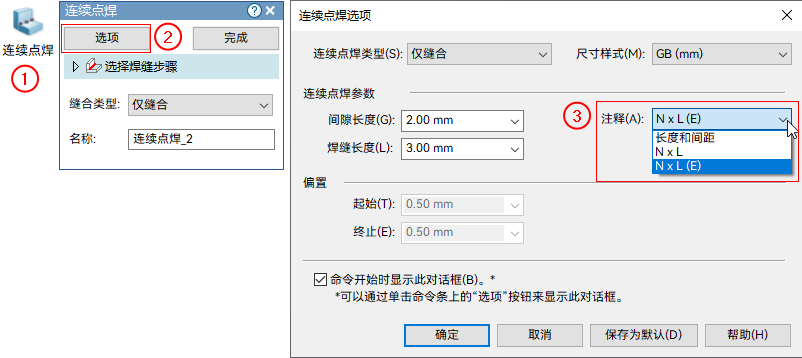

  • 使用连续点焊命令时,默认注释选项已改为N x L(E),如下图③。

    以前,默认注释选项为长度和间距,不符合国标。

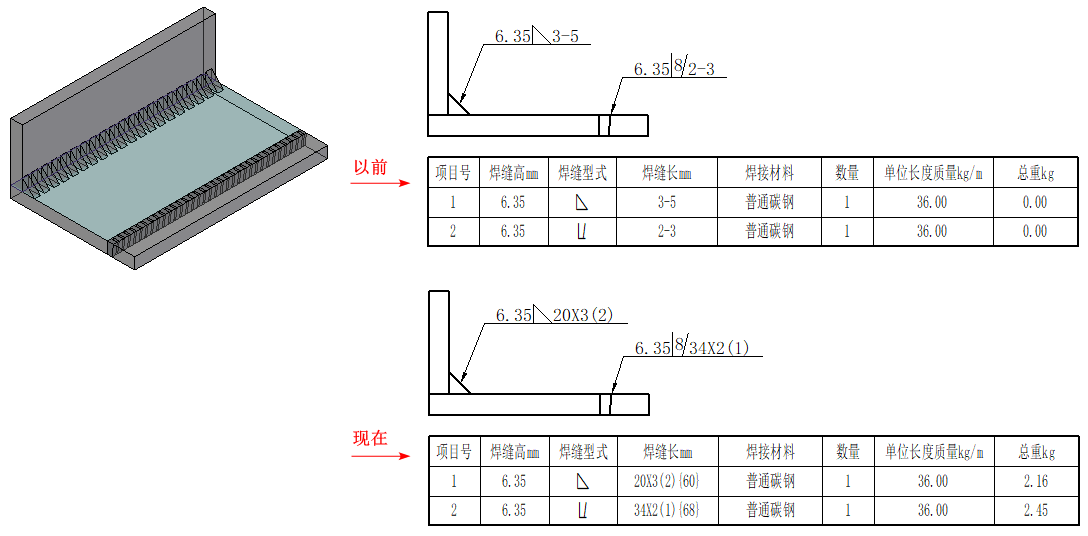

  • 基于注释选项的改进,工程图中的焊接符号注释现在与国标相符,且焊接表现在可以正确统计连续点焊特征的焊缝总长(显示在{}中的数值)。
  • 焊接表中,焊缝长单元格的属性已改为字符串,显示内容现在与焊接符号保持一致。
    Note:

    关于总重:

    • 总重 = 焊缝长 * 单位长度质量 。
    • 焊缝长单元格的内容与连续点焊N x LN x L(E)相符,即符合格式焊缝数量X每个焊缝长{焊缝总长}焊缝数量X每个焊缝长(焊缝间距){焊缝总长}时,其总重 = 焊缝总长 * 单位长度质量。
    • 焊缝长单元格包含字符且不符合上一条规则时,总重为0。
  • 由于焊缝长单元格属性的改进,焊接表的合并规则做了同步升级。除要求焊缝高焊缝型式焊接材料三者一致外,还需要判断焊缝长
    • 如果焊缝长为纯数值,则直接合并。合并后,焊缝长相加,数量变为1,总重相加。
    • 焊缝长单元格的内容与连续点焊N x L相符,即符合格式焊缝数量X每个焊缝长{焊缝总长}时,如果每个焊缝长相同,就会合并。合并后,焊缝数量相加,焊缝总长相加,数量变为1,总重 = 焊缝总长 * 单位长度质量。
    • 焊缝长单元格的内容与连续点焊N x L(E)相符,即符合格式焊缝数量X每个焊缝长(焊缝间距){焊缝总长}时,如果每个焊缝长焊缝间距相同,就会合并。合并后,焊缝数量相加,焊缝总长相加,数量变为1,总重 = 焊缝总长 * 单位长度质量。
    • 如果焊缝长包含字符且不符合以上二点,则必须完全相同才会合并。合并后,焊缝长不变,数量为1,总重为0。

更多信息,请参考:

草图除料生成的槽支持特征标注

现在,使用以下方法生成的槽,在工程图中支持智能尺寸特征标注、支持统计到孔参数表。

Note:

除料操作后不完整的槽也支持特征标注和孔参数表统计。

槽的特征标注尺寸默认显示长x宽。

  • 槽口的长指两边圆弧切点的距离;

  • 槽口的宽指圆弧的直径值

以前,特征标注和孔参数表只支持由特征生成的槽。

Note:

不支持由3点画圆弧槽命令中心画圆弧槽命令绘制槽轮廓,再除料生成的槽。

更多信息,请参考:

孔参数表功能增强

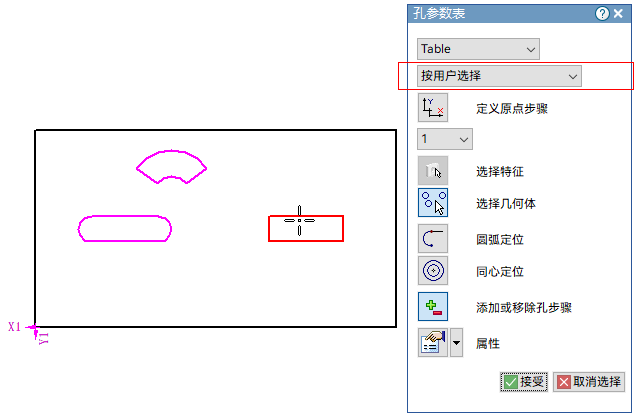

孔参数表对槽的支持进一步增强。按用户选择时,现在可以直接选择以添加到孔参数表。以前,只能通过按图纸视图来统计

更多信息,请参考:

尺寸和注释的折线角度优化

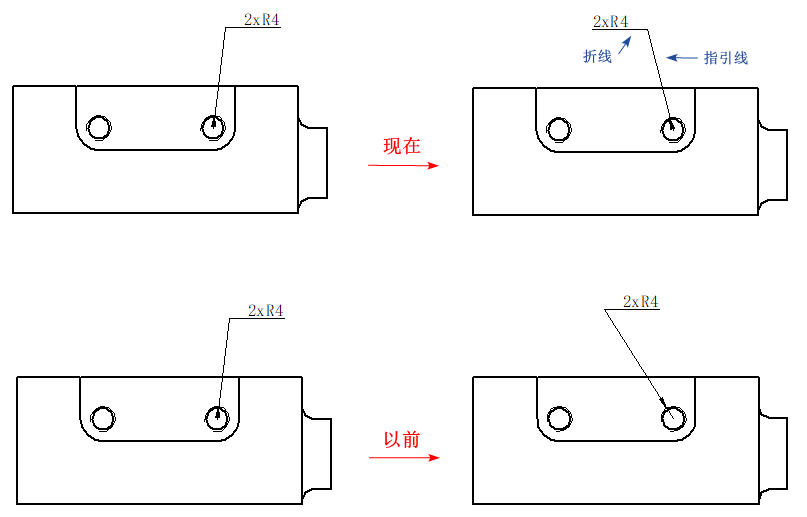

现在,在以下场景移动尺寸、特征标注和注释时,折线会自动与指引线保持钝角。

  • 在草图环境、工程图环境,通过拖动指引线文本来移动尺寸、特征标注、注释;
  • 在零件环境、钣金环境、装配环境,通过拖动指引线文本来移动PMI尺寸、PMI注释;
Note:

如果折线未添加,则样式不会自动调整。

更多信息,请参考:

中心线和销钉符号支持自动添加

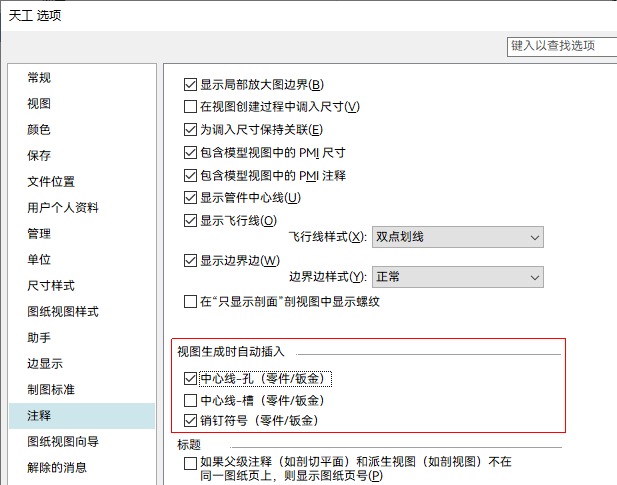

现在,天工选项对话框增加了新的选项,勾选后,在创建零件和钣金的图纸视图时,自动添加注释符号。

Note:

视图和特征的支持情况如下:

  • 中心线-孔:
    • 支持基本视图、向视图、局部放大图、剖视图。不支持轴测图。
    • 支持完整孔圆,包括特征孔、除料孔。不支持非完整孔圆。
  • 中心线-槽:
    • 支持基本视图、向视图、局部放大图、剖视图。不支持轴测图。
    • 支持槽特征生成的完整或非完整槽口。不支持通过草图中的槽轮廓除料生成的槽口。对槽口自动添加的中心线默认显示在槽口中心。
  • 销钉符号:
    • 支持基本视图、向视图、局部放大图。不支持剖视图、轴测图。
    • 仅支持通过定位销类型的孔特征生成的销钉孔。

更多信息,请参考:

未封闭圆孔支持添加销钉符号

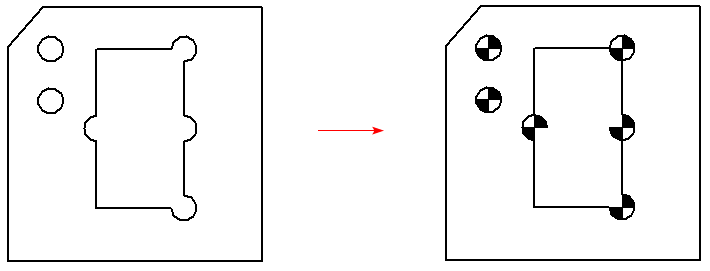

现在,可以为图纸视图中的未封闭圆孔添加销钉符号,如下图。

以前,只有封闭圆孔才能添加销钉符号。

更多信息,请参考:

断裂线的伸出长度支持自定义

现在,有三种途径可以定义长弯和直弯断裂线伸出图纸视图的长度。

  • 通过样式命令设置伸出长度
    Attention:

    此设置是全局设置,会更新当前图纸中所有长弯和直弯断裂线的伸出长度。您通过命令条和编辑手柄所做的修改都会被更新,请谨慎操作!

  • 在绘制断开图时,通过断开图命令条设置伸出长度
  • 通过拖动断裂线的编辑手柄调整伸出长度。当拖动一个手柄时,其余三个手柄会同步调整。

以前,断裂线的伸出长度只能通过分别拖动四个编辑手柄来调整。

更多信息,请参考:
