整体框架

新增视图（前导）工具栏

现在，图形窗口上部居中位置新增了一个全新的视图（前导）工具栏。此工具栏集中了一些用户频繁使用的命令，例如常用的选择命令、常用的视图命令、测量命令等，用于提高设计效率。

视图（前导）工具栏默认显示。可以通过以下方法来显示/隐藏视图（前导）工具栏：

  • 在功能区的空白区域右键单击，然后从弹出的菜单中选择或取消视图（前导）。
  • 单击快速访问工具栏的定制箭头，从下拉菜单中选择或取消视图（前导）。

更多信息，请参考：

选择工具几何优先元素测量增强

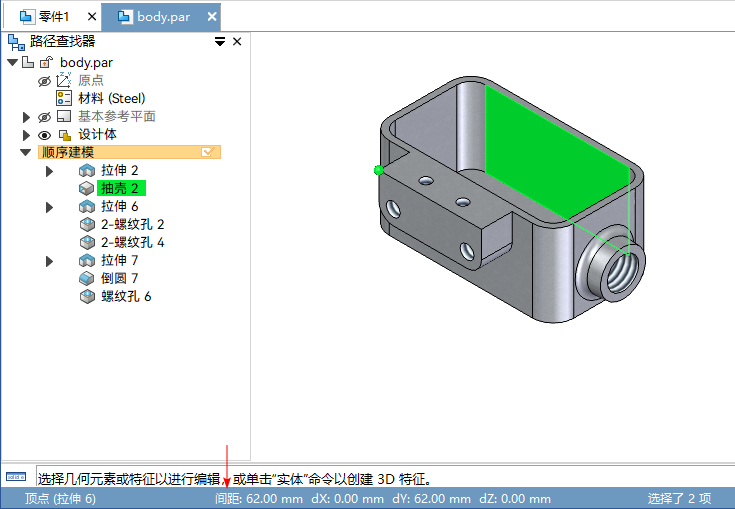

现在，使用几何优先模式选择草图或模型中不同类型的元素时，状态栏会显示元素间的几何信息。

以前，仅当选择同类型元素时，状态栏才显示几何信息。

更多信息，请参考：

选择工具几何优先特征处理增强

现在，使用选择工具的几何优先模式，可以直接处理线或面所在的特征：

  • 高亮和删除：

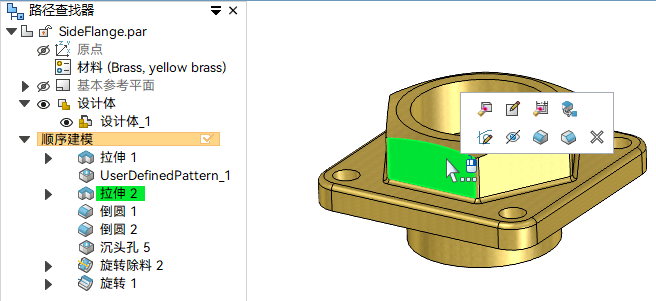

    顺序建模环境，将光标悬停或选择模型的面/关键点曲线时，路径查找器上，对应的特征高亮显示。单击删除按钮或按 Delete 键，可以直接删除对应特征。

  • 复制和粘贴：

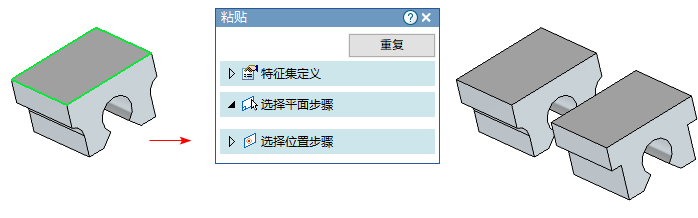

    顺序建模环境，选择面后，使用复制/粘贴命令（或Ctrl+C / Ctrl+V）可以直接复制粘贴面所在的特征。在直接建模环境，复制粘贴的是面。

  • 添加到特征库：

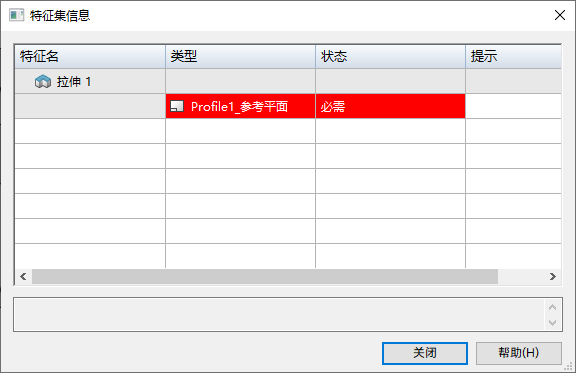

    顺序建模环境，选择面后，单击特征库窗格上的按钮，可以将面对应的特征添加到特征库。

Note:

如果选择两个特征的公共面，则处理后创建的特征。

更多信息，请参考：

命令查找器搜索功能优化

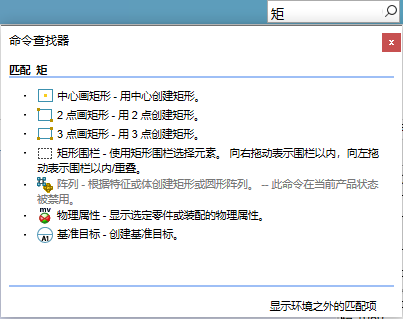

现在，命令查找器的搜索功能已优化，支持部分匹配且不再区分英文大小写。

更多信息，请参考：

右键菜单和关联工具条优化

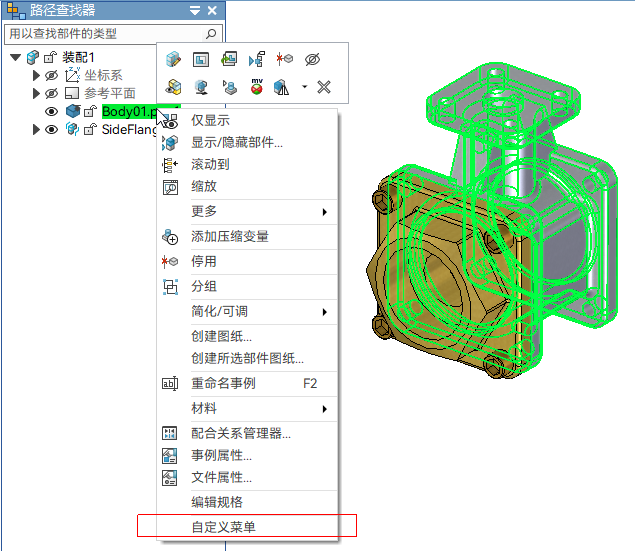

装配环境中的右键菜单和关联工具条做了如下改进：

  • 优化和统一了常用命令的显示逻辑，避免给用户造成困扰。
    • 显示与隐藏：元素为显示状态时，其关联工具条和右键菜单只出现隐藏命令，反之同理。
    • 透明与非透明：元素为透明状态时，其关联工具条和右键菜单只出现非透明命令，反之同理。
    • 压缩与取消压缩：元素为压缩状态时，其关联工具条和右键菜单只出现取消压缩命令，反之同理。
    • 仅显示命令从关联工具条移到右键菜单。
    • 孤立命令从右键菜单移到关联工具条。
  • 右键菜单增加了自定义功能。用户可以灵活地管理右键菜单中的命令。

更多信息，请参考：

应用程序多开时零部件缺失修复

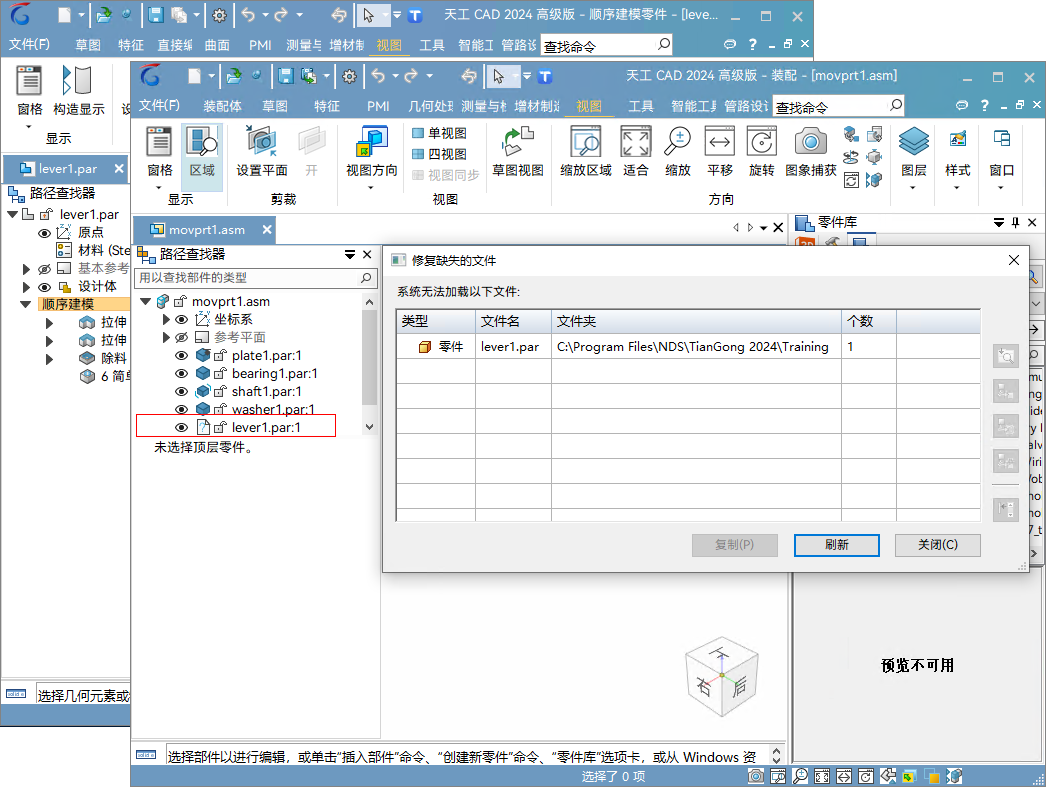

以前，当用一个天工CAD应用程序打开零部件，再用另一个天工CAD应用程序打开包含该零部件的装配体时，该零部件为缺失状态，如下图所示。现在已修复此问题。

更多信息，请参考：
