零件及草图

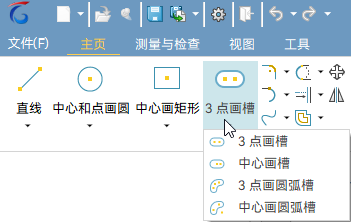

2D草图环境和工程图环境新增3点画圆弧槽命令与中心画圆弧槽命令。

• 3点画圆弧槽命令：通过三个端点创建圆弧槽。
• 中心画圆弧槽命令：通过中心点和两个端点创建圆弧槽。

3点画圆弧槽命令工作流程：

1. 激活3点画圆弧槽命令。
2. 单击以确定圆弧的起点，如下图①。
3. 单击以确定圆弧的第二点/终点，如下图②。
4. 单击以确定圆弧的终点/第三点，如下图③。
5. 单击以确定槽的宽度，如下图④。

中心画圆弧槽命令工作流程：

1. 激活中心画圆弧槽命令。
2. 单击以确定圆弧的中心点，如下图①。
3. 单击以确定圆弧的起点，如下图②。
4. 单击以确定圆弧的终点，如下图③。
5. 单击以确定槽的宽度，如下图④。

更多信息，请参考：

• 关于槽
• 槽命令条
• 3点画圆弧槽命令
• 中心画圆弧槽命令

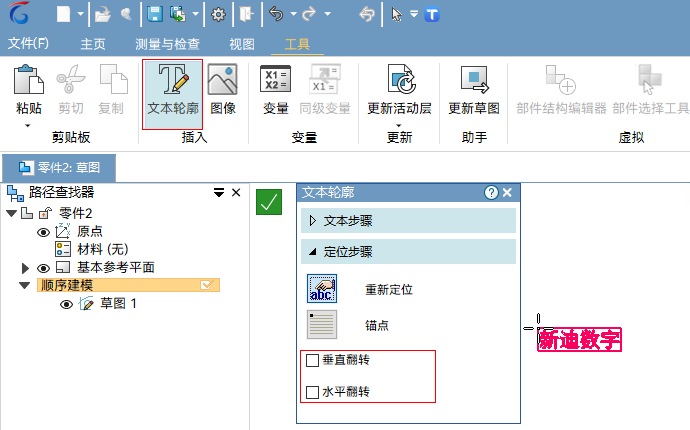

2D草图环境，文本轮廓命令新增垂直翻转和水平翻转选项。

翻转效果如下图所示：

更多信息，请参考：

• 将文本作为轮廓放置
• 文本轮廓命令条
• 编辑文本轮廓

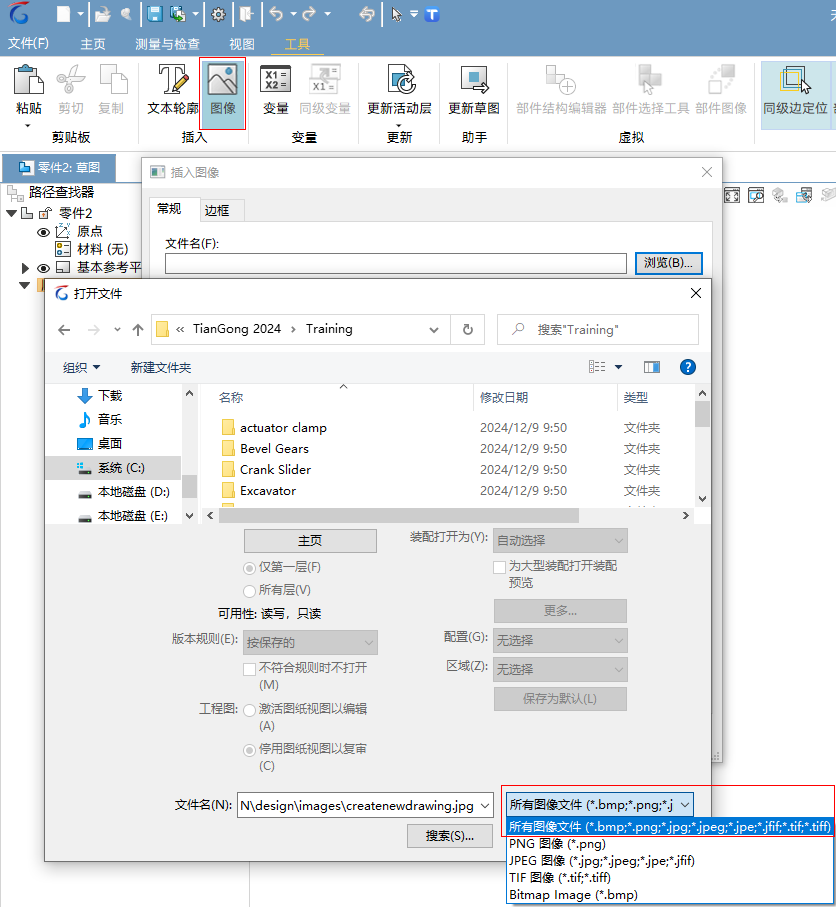

在2D草图环境，通过图像命令插入图像时，打开文件对话框的过滤选项默认值已更改为所有图像文件。

以前，过滤选项默认值为Bitmap Image。

更多信息，请参考：

• 在图纸中插入图像
• 在模型中插入图像

2D草图环境中的投影到草图命令已增强。

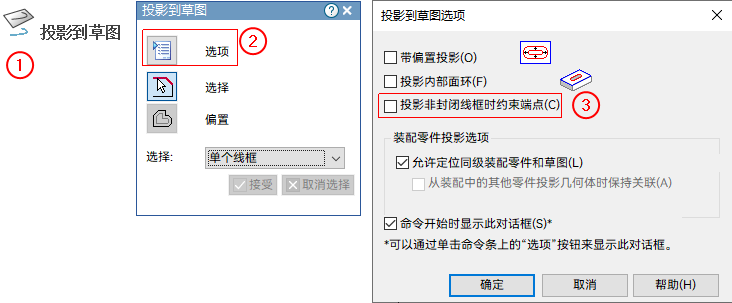

• 投影到草图选项对话框增加了新的选项投影非封闭线框时约束端点。勾选后，投影到草图中的未封闭线框的端点会与父元素建立约束。当父元素的尺寸和位置改变时，线框会同步更新。





  以前，只有封闭线框会与父元素建立约束。

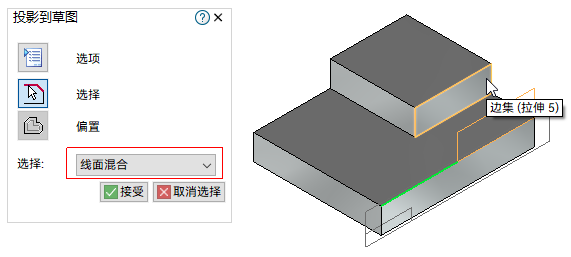

• 投影到草图命令条上的选择类型增加了线面混合模式，支持同时选取草图或零件上的线框、边和面进行投影。



更多信息，请参考：

• 投影到草图命令
• 投影到草图命令条
• 投影到草图选项对话框

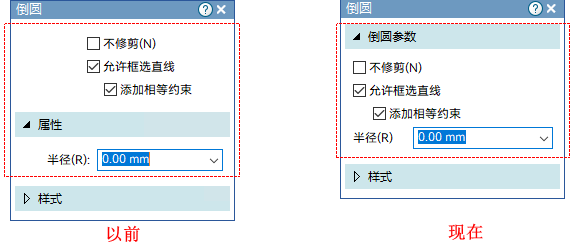

2D草图环境，倒圆命令条UI已优化。

更多信息，请参考：

• 倒圆命令条
• 绘制倒圆

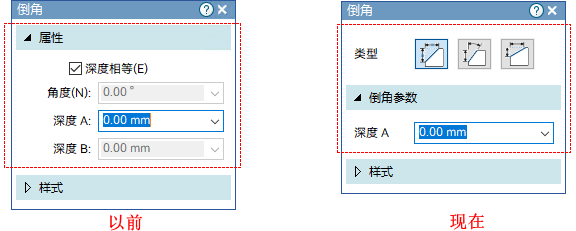

2D草图环境，倒角命令条UI已优化。用户可以更直观的选择倒角类型。

• ：两条相等边
• ：深度和角度
• ：两条不等边

更多信息，请参考：

• 倒角命令条
• 绘制倒角

现在，在2D草图环境绘制轮廓时，只要起点和终点的几何位置相同，轮廓就会自动封闭。

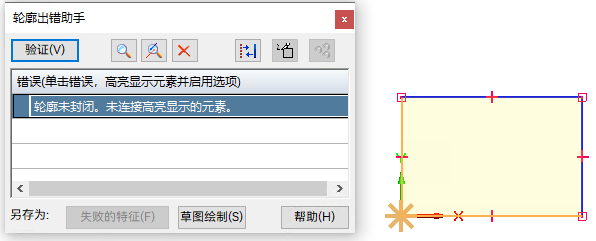

以前，选择一个特征命令（例如拉伸命令或除料命令）再进入草图环境绘制轮廓。当起点和终点是同一个点时，轮廓不能自动封闭。在退出草图时会报错，如下图所示。

更多信息，请参考：

• 封闭草图指示符命令
• 定位未封闭轮廓的断开点

在2D草图环境绘制轮廓时，常常需要引用模型元素至草图的投影点/穿刺点，以约束轮廓的大小和位置。当模型较复杂时，投影点/穿刺点的选择会面临很多干扰。

现在，选择方法做了以下优化，在使用连接命令或水平或竖直命令时，可以更精准的选择投影点/穿刺点。

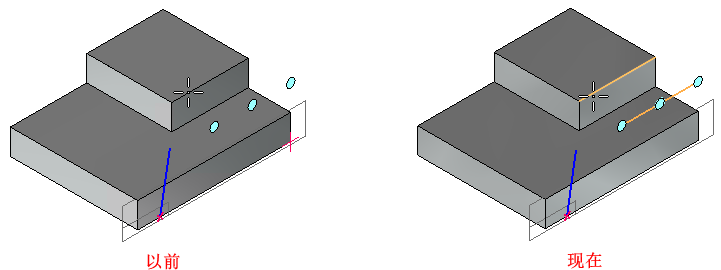

• 将光标悬停在模型元素时，模型元素和投影线会高亮显示。

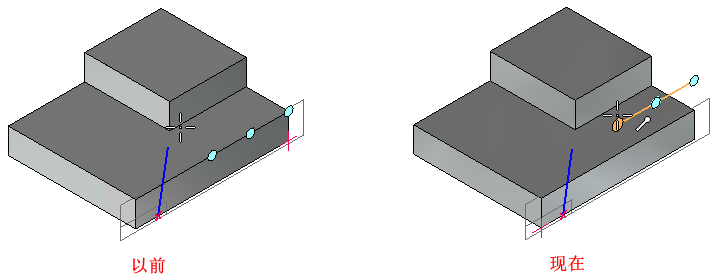

• 单击模型元素后，其在当前草图平面上的投影点/穿刺点会被锁定。在移动光标后，您依然可以从容的选择锁定的投影点/穿刺点。



更多信息，请参考：

• 水平/竖直命令
• 连接命令

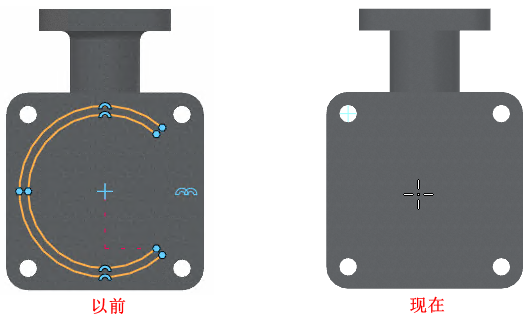

在2D草图环境绘制轮廓时，很容易捕捉到被遮挡的零件元素（例如边线和点）而建立不必要的约束关系。

现在，2D草图环境零件元素的捕捉机制已进行了优化，只能捕捉到视图中可见的零件元素。

更多信息，请参考：

• 使用零件草图

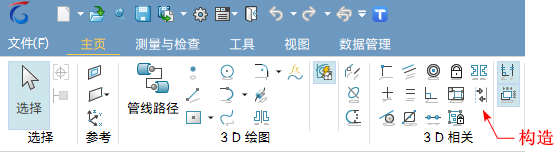

3D草图环境新增构造命令，用于在构造与轮廓之间切换选定元素。

更多信息，请参考：

• 构造命令（绘制3D草图）

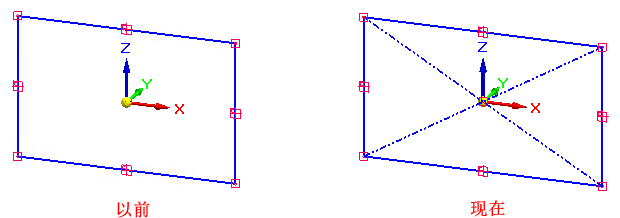

在3D草图环境，使用中心创建3D矩形命令绘制3D矩形时，现在会显示交叉构造线，用于参考和定位。

更多信息，请参考：

• 中心创建 3D 矩形命令

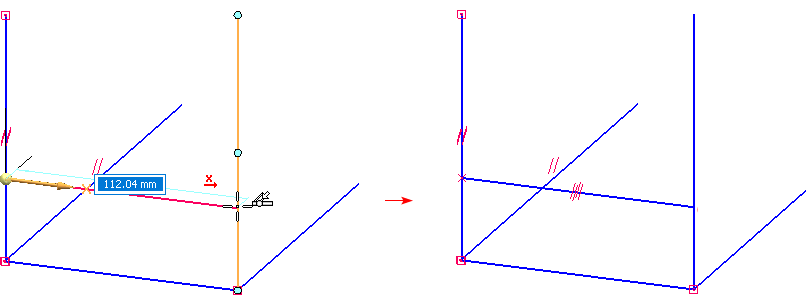

以前，在3D草图环境沿定向轴绘制新直线，当新直线的终点和目标直线相交时，无法自动创建点在其上的约束关系。

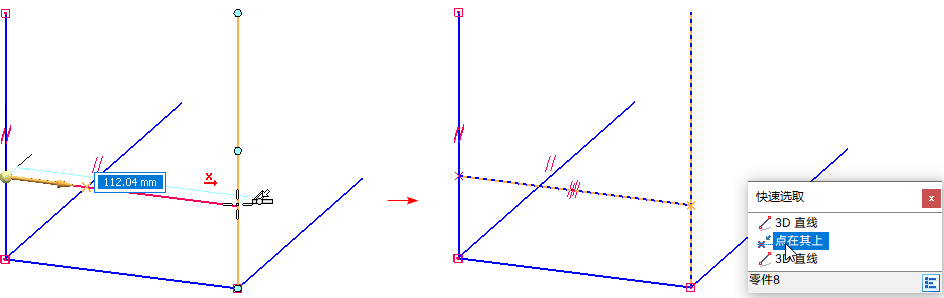

现在，当新直线的终点和目标直线相交时，只要新直线和目标直线垂直，就会自动创建点在其上的约束关系。

更多信息，请参考：

• 绘制 3D 草图

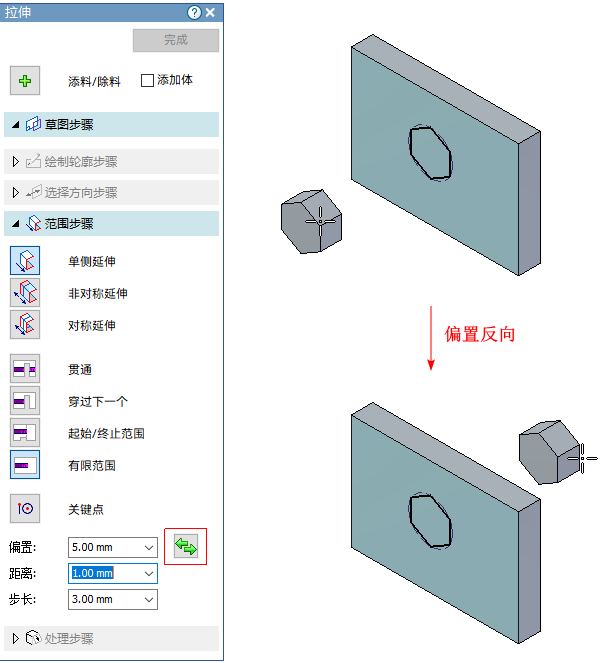

在零件和钣金的顺序建模环境以及装配环境，拉伸和除料命令在有限范围模式下的偏置方向做了以下优化：

• 给定偏置距离后，偏置方向会锁定。
• 命令条上新增反向按钮，用于反转偏置方向。

以前，给定偏置距离后，偏置方向会随光标改变，导致无法拉伸到负偏置距离与正偏置距离之间的位置。

更多信息，请参考：

• 拉伸命令条（顺序建模和装配环境）
• 除料命令条

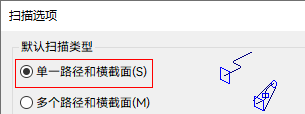

在零件顺序建模环境中，扫描拉伸命令已增强。在单一路径和横截面类型下，命令条上的横截面步骤增加了实心圆形轮廓和空心圆形轮廓选项。可以直接给定直径或内外径参数以创建实心或空心圆管模型。

更多信息，请参考：

• 扫描拉伸命令
• 扫描拉伸命令条

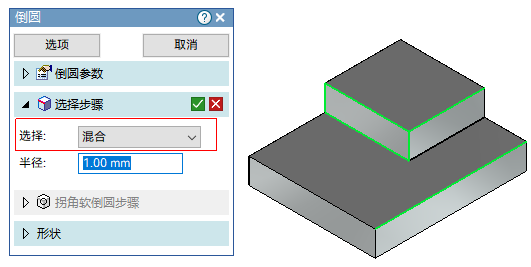

零件和装配环境的倒圆命令已优化。选择步骤增加了混合选项，支持同时选择边、面和特征进行倒圆。

更多信息，请参考：

• 倒圆命令条（装配环境）
• 倒圆命令条（直接建模）
• 倒圆命令条（顺序建模）

零件、钣金和装配环境，倒角命令优化如下：

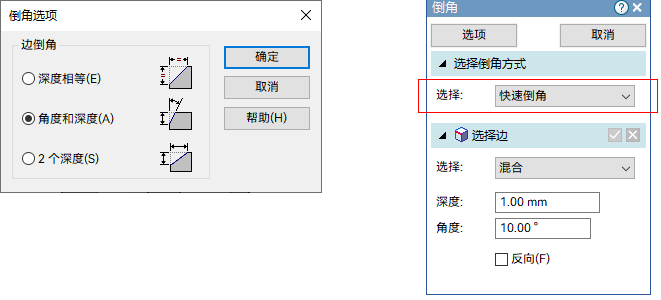

• 角度和深度模式下新增了快速倒角方式，可直接选择边进行倒角。以前，需要先选择面再选择边。

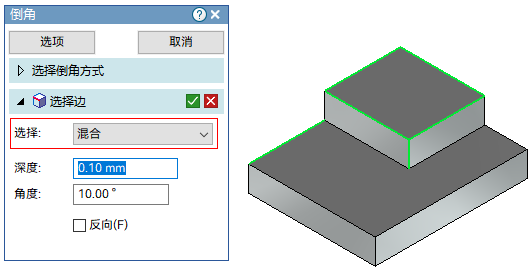

• 选择边步骤增加了混合选项，支持同时选择边、面和特征进行倒圆。



  Note:

  顺序建模环境下，可以通过路径查找器选择特征。不支持从图形窗口选择特征。

更多信息，请参考：

• 倒角命令（特征）
• 倒角命令条（顺序建模）
• 倒角命令条（直接建模）
• 倒角不等深度命令条

孔命令进行了一系列优化，以改进建模效率：

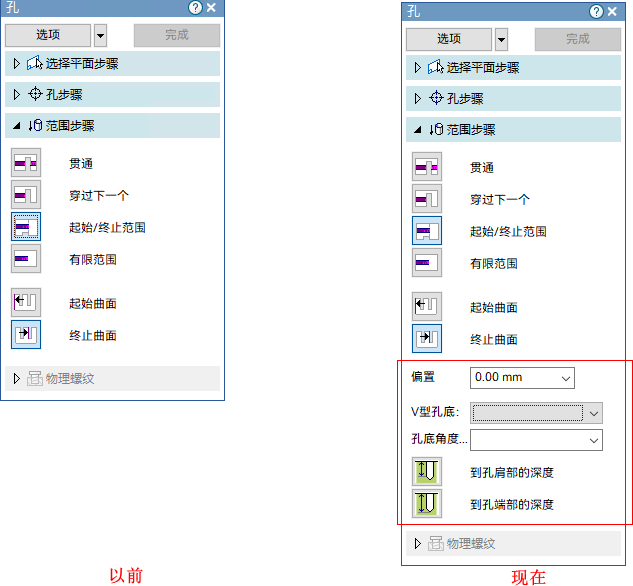

• 起始/终止范围模式下新增偏置选项和V型孔底相关选项。其中，V型孔底相关选项与孔选项对话框同步。

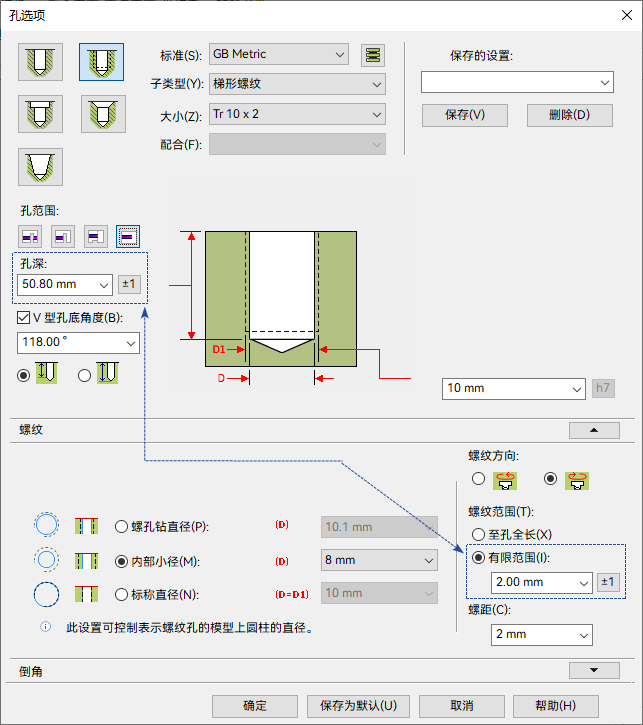

• 螺纹孔、沉头螺纹孔和埋头螺纹孔的孔深与螺纹范围保持联动。

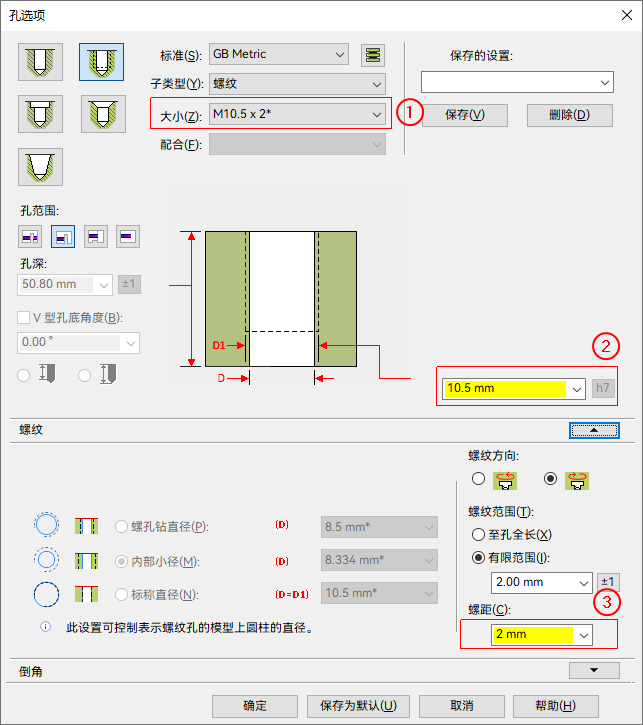

• 螺纹孔、沉头螺纹孔和埋头螺纹孔的标称直径（下图②）与螺距（下图③）支持自定义，以创建非标螺纹孔。自定义的参数会以黄色高亮显示，非标螺纹孔的规格大小会以 * 号标识（下图①）。以前，只能从下拉列表选择标准规格。

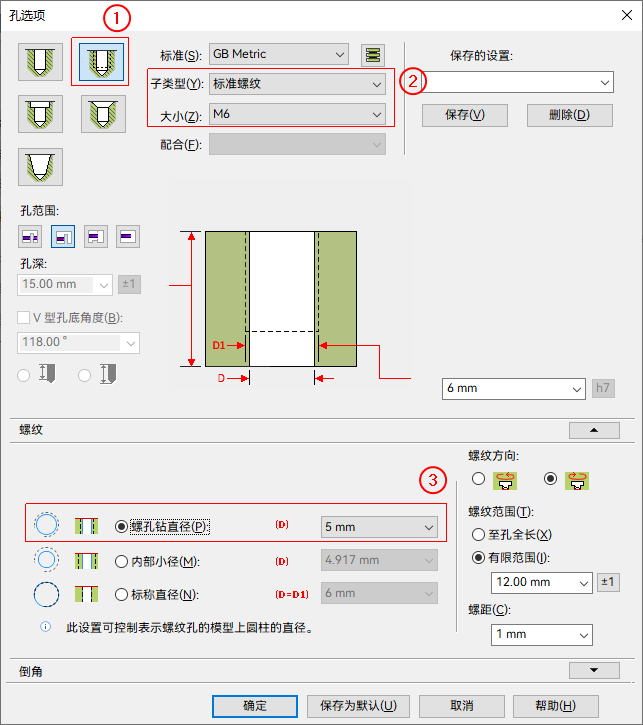

• 孔→孔选项→螺纹孔→标准螺纹→M6→螺纹钻直径的默认值已修改为 5 mm。以前，默认值是 5.25 mm，不符合国标。

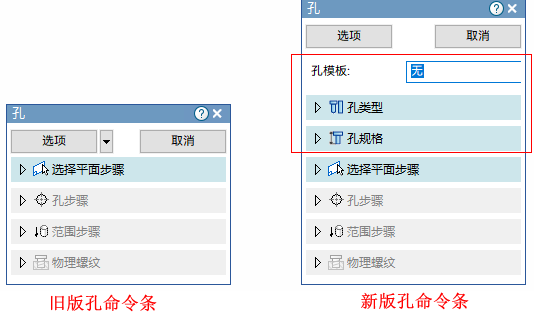

• UI优化：孔选项对话框中的常用参数已整合到孔命令条，如下图所示。新版孔命令默认开启。

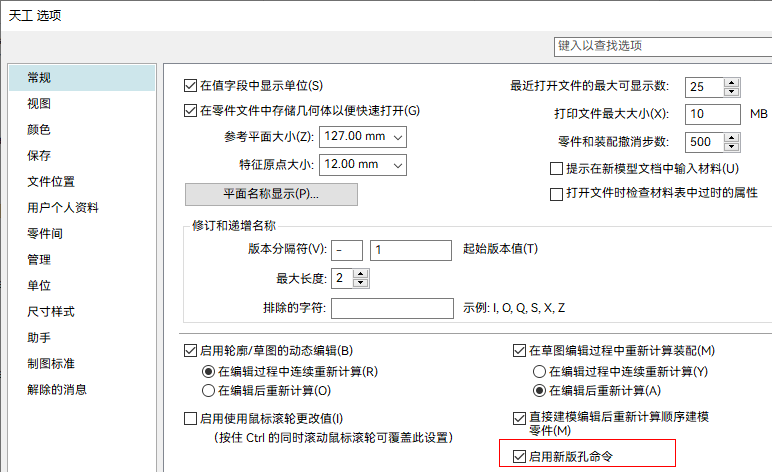

  用户可通过天工选项对话框的启用新版孔命令选项来关闭或开启新版孔命令。

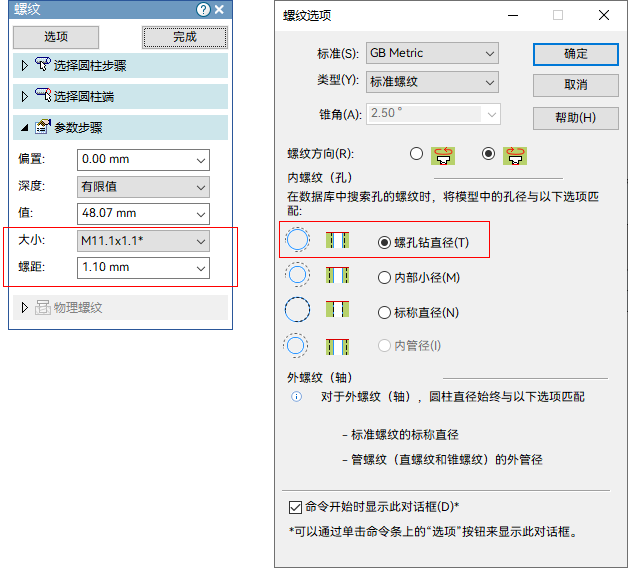

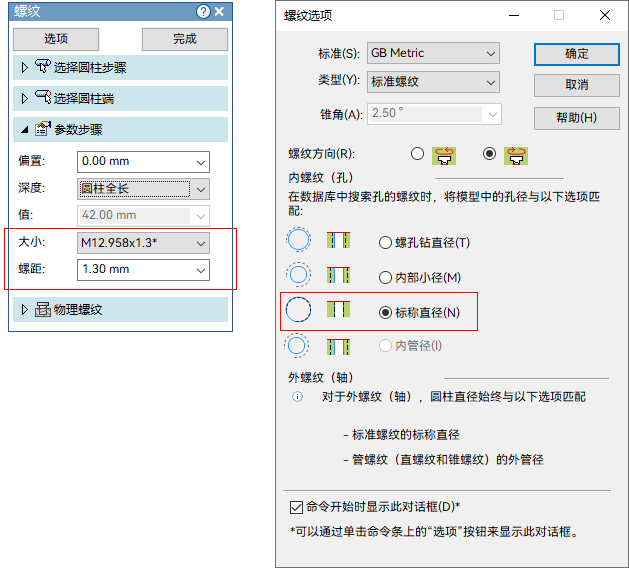

螺纹命令支持自定义以下类型的非标螺纹：

• 使用螺孔钻直径模式创建的内螺纹。



• 使用标称直径模式创建的外螺纹。



更多信息，请参考：

• 孔命令（顺序建模）
• 构造孔（顺序建模）
• 孔命令条（顺序建模）
• 孔命令条（装配环境）
• 孔命令条（直接建模）
• 常规页（天工选项/零件和钣金环境）
• V 型孔底角度
• 孔选项对话框（简单孔）
• 孔选项对话框（螺纹孔）
• 孔选项对话框（沉头孔）
• 孔选项对话框（埋头孔）
• 孔选项对话框（锥孔）
• 螺纹命令
• 螺纹命令条（顺序建模）

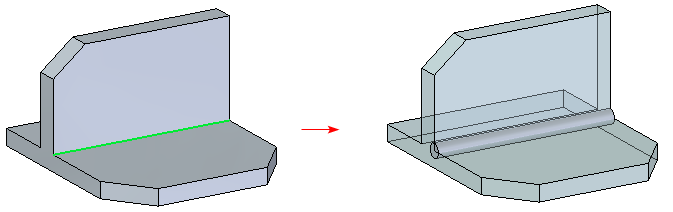

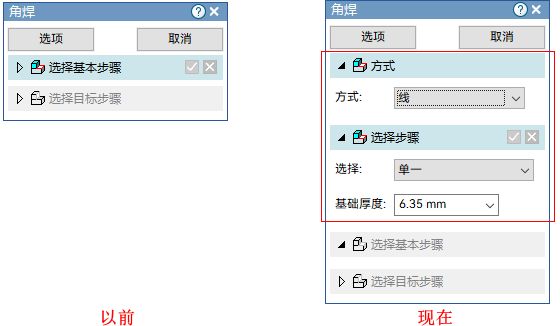

在零件和焊接装配环境中，角焊命令条新增方式和选择步骤，支持沿选定的线创建焊缝。

以前，仅支持沿选定的两组面的交线创建焊缝。

更多信息，请参考：

• 角焊命令
• 角焊命令条
• 构造角焊

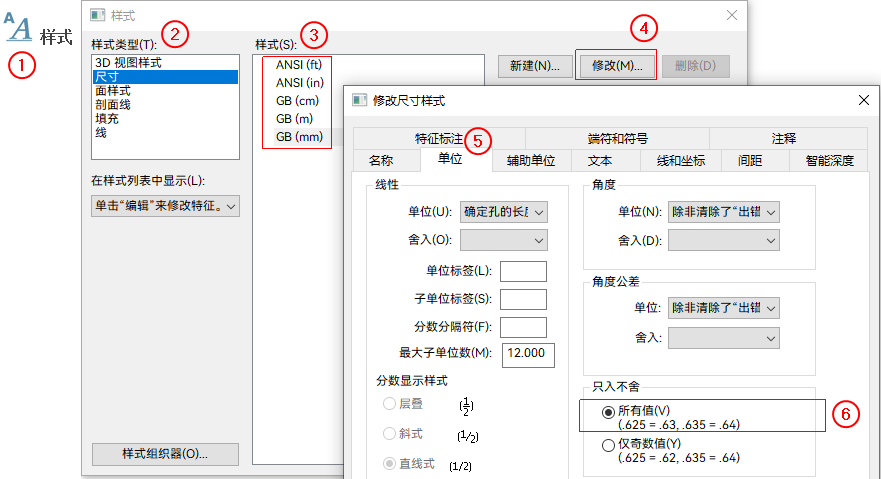

现在，零件环境（包括零件环境下的草图）的所有尺寸样式只入不舍默认选项已修改为所有值。

以前，默认选项为仅奇数值。

更多信息，请参考：

• 单位选项卡（尺寸样式和尺寸属性）

多设计体文档优化和增强如下：

• 顺序建模环境，当光标悬停在特征上时，路径查找器上的设计体节点现在会高亮显示。

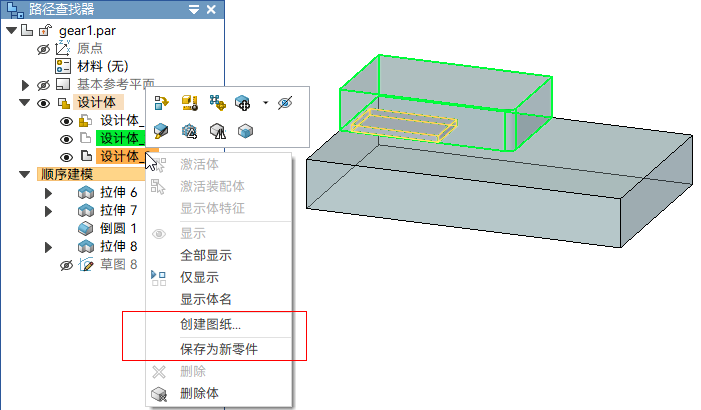

• 零件和钣金环境，新增创建图纸命令和保存为新零件命令。



  • 创建图纸命令用于为选定的一个或多个设计体创建图纸。未选择的设计体在图纸视图中被隐藏。
  • 保存为新零件用于将选定的一个或多个设计体另存为全新的零件。新零件将与源文件保持关联。

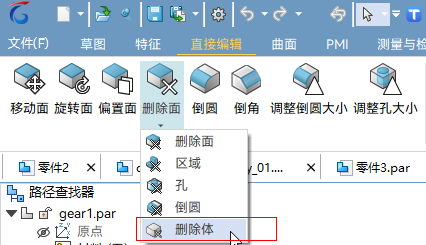

• 顺序建模环境，新增删除体命令。



  Note:

  不支持删除构造体和网格体。

  不支持删除文档中唯一的设计体。

  与删除命令不同，通过删除体命令删除的设计体会以特征节点的形式保留在路径查找器，如下图。



更多信息，请参考：

• 在零件模型中使用路径查找器
• 创建图纸命令（零件/钣金环境）
• 保存为新零件命令
• 删除体命令
