倒角命令（特征）

使用倒角命令（特征） 可在两个面之间 公共边上构造倒角。通常，应当在模型接近完成时构造倒角特征。在大多数零件中，在为基于轮廓的特征绘制轮廓时，不应该包括小型倒角。这允许以后将倒角作为处理特征来添加，这样，就可以更快捷且更容易地进行更改。

倒角特征工作流

选择倒角命令时，命令条将指导您完成以下步骤：

  1. 面选择步骤 - 定义一些面，你需要以这些面为开始，测量深度或倒角角度。仅当设置倒角选项对话框上的角度和深度或“2 个深度”选项时，此步骤才可用。

  2. 边选择步骤 - 定义要添加倒角的边。

  3. 预览步骤 - 处理输入并显示特征。

  4. 完成步骤 - 完成特征。

倒角深度相等

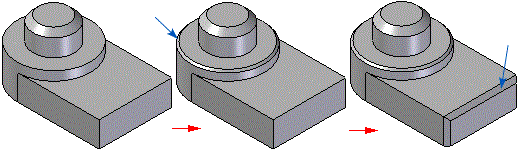

当构造内缩相等倒角特征时，仅需选择要添加倒角的边即可。如果多条边具有相同的深度值，则可以通过单一操作来对它们添加倒角。当构造深度值相同的倒角时，通常最好在一次操作中为尽可能多的边添加倒角。

如果要对不同的边应用不同的深度值，必须针对每个倒角大小构造独立的倒角特征。

角度和倒角深度

当使用角度和深度选项构造倒角特征时，必须首先选择一个面 (1)，然后选择要添加倒角的边 (2)。在命令条上深度框中键入的值沿选定的面应用，并从选定的边测量起。例如，以下是应用 5 毫米深度和 60 度角的倒角示例 (3)。

两个倒角深度

当使用 2 个深度选项构造倒角时，首先应选择一个面。在深度 1 框中键入的值将应用到选定的面，在深度 2 框中键入的值将应用到相邻的面。如先前示例所示，如果在零件顶部选择圆柱面和圆形边，然后指定深度 1 值为 5 毫米，深度 2 值为 12 毫米，则 5 毫米值将应用于圆柱面，而 12 毫米值将应用于零件顶部平的面。

装配中的倒角

在装配中工作时，可以使用此命令构造装配特征。
