扫描拉伸命令

使用扫描拉伸命令 可以沿着您定义的路径 (B) 伸出一个横截面 (A)，以此构造拉伸。

可以定义：最多三条路径和许多个横截面。要定义路径曲线和横截面，您可以：

  • 在构造特征时绘制轮廓

  • 从现有草图中选择元素

  • 在模型或构造体上选择边

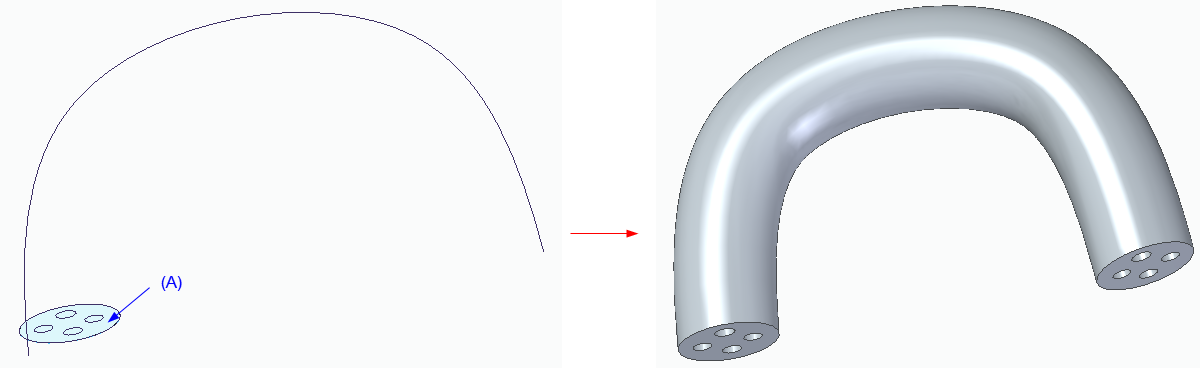

支持多个封闭横截面(A)以创建管状结构零件。

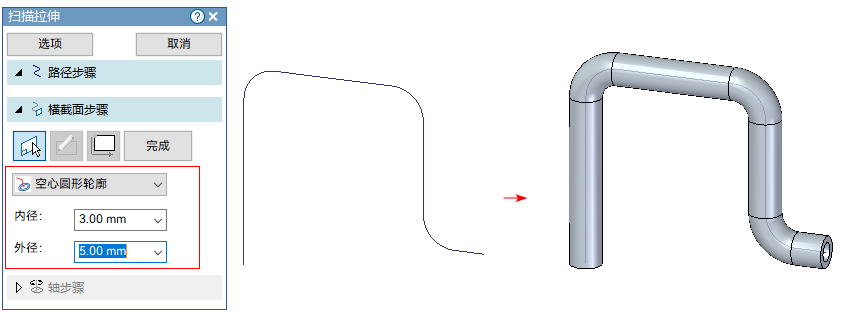

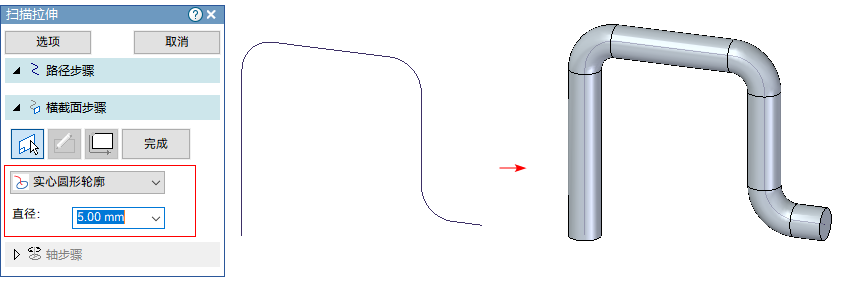

当扫描类型为单一路径和横截面时，使用命令条中的实心圆形轮廓或空心圆形轮廓选项，可以直接给定直径或内外径参数以创建实心或空心圆管模型。

当使用三条路径构造扫描特征时，在选择第三条路径后，命令自动进行到横截面步骤。

在处理具有多条路径和横截面的扫描特征时，首先应该考虑绘制草图，而不是在构造特征时绘制轮廓。此方法使构造和编辑特征变得更容易。

无论您使用何种方法，该特征与您定义路径和横截面所选择的元素关联。

有关更多信息，请参见帮助主题构造扫描特征。
