教程：创建角焊特征

1. 打开 ..\Program Files\NDS\Tiangong 2024\Training\seaabwd.asm。

1. 如果已打开任何其他 天工 CAD 文件，现在请将其关闭。

1. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
2. 在另存为对话框的文件名框中，使用新名称保存零件或将其保存至新的位置，从而使其他用户可以使用原始零件完成本教程。
3. 单击保存。

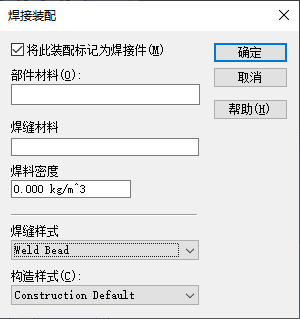

1. 选择特征选项卡→装配焊接特征组→焊接命令 。这将打开焊接装配对话框，使用此对话框来指定装配文档是一个焊接装配。
2. 勾选将此装配标记为焊接件选项。



3. 将焊缝样式设置为焊缝 (Weld Bead)。
4. 单击确定。

要确保您的显示同教程插图匹配，您将激活装配中的所有零件。计算机上装配中的所有零件是否都处于活动状态受几个因素影响。

1. 确保已显示路径查找器。

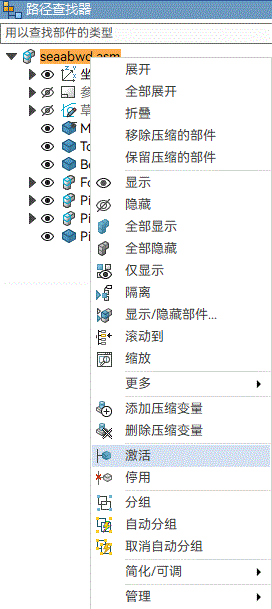

2. 在路径查找器中，将光标定位在 seaabwd.asm 对应的条目上，如图所示，然后右键单击以显示快捷菜单。
3. 在快捷菜单上，选择激活。



   路径查找器中的显示内容将更新，以指明所有零件都是活动的。

在下面的几个步骤中，您将在两个装配部件之间构造角焊。首先，您将隐藏装配中的其他部件。

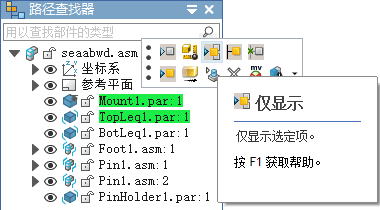

1. 在路径查找器中，将光标定位在 Mount1.par 部件上，然后单击鼠标左键以选中它。
2. 按住 Ctrl键，将光标定位到 TopLeg1.par 部件上，然后单击鼠标左键以选中它。
3. 同时选择两个部件后，单击关联工具条上的仅显示按钮。



   剩余的装配部件在图形窗口中隐藏。



1. 在应用程序窗口右下侧的状态栏，单击旋转。
2. 在图形窗口中，选择所示的轴。



3. 在旋转命令条上的旋转角度框中键入 180，然后按 Enter键。
4. 在旋转命令条上，单击关闭。

   视图旋转后就如下图所示。



1. 在应用程序窗口右下侧的状态栏，单击适合 以使图形适合视图来显示。

   显示的内容应与插图匹配。



1. 在应用程序窗口右下侧的状态栏，单击缩放区域。
2. 先单击左上角（如图所示），然后再单击右下角。这就定义了将成为新视图区的矩形。



3. 右键单击以终止缩放区域命令。

1. 选择特征→装配焊接特征→角焊命令 。
2. 如果角焊选项对话框未自动显示，请在角焊命令条上单击选项。

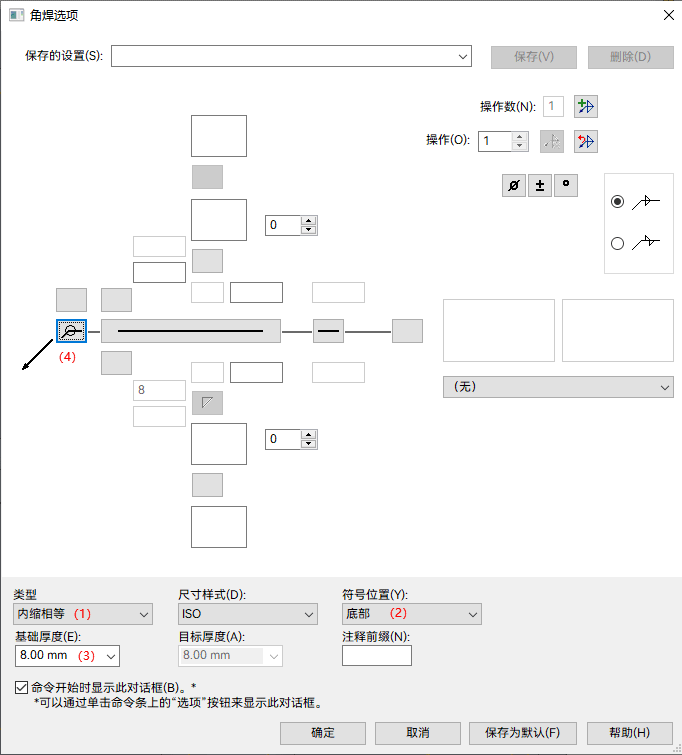

3. 在角焊选项对话框中，设置以下选项：



   1. 将类型选项 (1) 设置为内缩相等。
   2. 将符号位置选项 (2) 设置为底部。
   3. 在基础厚度框 (3) 中，输入 8。
   4. 设置全圆符号选项 (4)
4. 单击确定。

1. 在命令条上，确保选择选项设置为链。
2. 将光标 缓慢移到模型上，并注意模型的各面如何高亮显示。
3. 将光标准确定位于图中所示的面上方并稍作停留，即可看到光标图像发生变化 ，表示您可作多个选择。

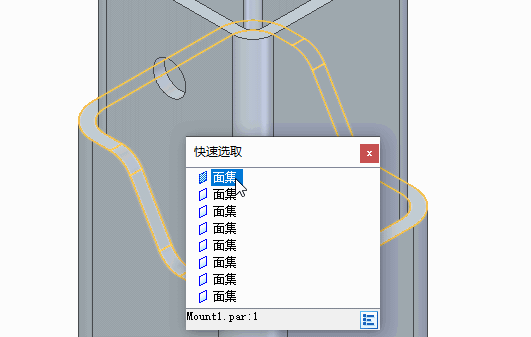

4. 单击右键以显示快速选取工具。将光标在快速选取中的各条目上移动，可看到模型的各面将高亮显示。
5. 使用快速选取可高亮显示所示的面集，然后单击鼠标左键以选择它。



6. 在命令条上，单击接受。

1. 在命令条上，确保选择选项设置为链。

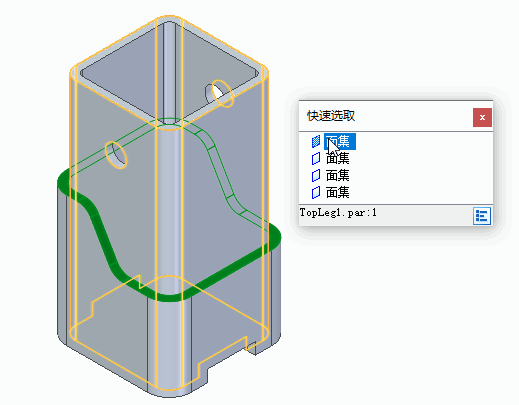

2. 在图形窗口中，使用快速选取来选择图中所示的面集。



3. 在命令条上，单击接受。

1. 在命令条上，单击预览。
2. 在命令条上，单击完成。



   请注意，角焊的显示颜色与装配中的零件颜色不同。角焊以活动的“焊缝”色显示。

1. 选择工具选项卡→选择组→选择命令。
2. 在路径查找器中，单击装配特征集合旁边的箭头。



   注意：将显示您已经构造的角焊特征的条目。
