教程:构造坡口焊

在本教程中,您将了解如何创建倒角以及放置坡口焊。

重新确定视图方向

  1. 在键盘上,按住Ctrl键,然后按 I 键将视图旋转回正等测方向。

    在接下来的几步中,您将把倒角特征添加到顶部支架零件中,对部件进行预处理,以获得坡口焊特征。

隐藏 Mount1 部件

  1. 选择命令应处于活动状态。否则,单击选择命令

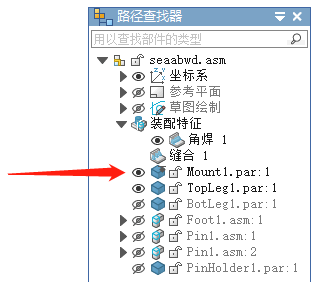

  2. 路径查找器中,将光标定位在 Mount1.par 部件旁的显示/隐藏按钮上,然后单击以隐藏部件。

    Mount1.par 部件在图形窗口中被隐藏。这更易于选择倒角特征的正确边。

对零件边倒角

您将通过斜切上边对顶部支架零件进行预处理,以获得坡口焊特征。

  1. 选择特征选项卡→装配特征组→倒圆列表→倒角命令
  2. 装配特征选项对话框中,选中创建装配特征选项,并单击确定
    • 装配特征创建装配文档(轮廓和几何实体)中的所有特征几何图形。
    • 装配驱动的零件特征创建装配中的轮廓几何图形,并使用零件间关联功能,在受影响的零件文档中放置几何实体。

    有关更多信息,请参见“基于装配的特征”帮助主题。

  3. 倒角命令条上,单击倒角选项 按钮并确保倒斜角选项对话框设置为深度相等
  4. 倒角命令条上,确保选择选项设置为

选择要倒角的边

  1. 使用快速选取功能选择 Topleg1.par 部件中的两组边,如图所示,首先选择左图中所示的边集,再选择右图中所示的边集。

  2. 倒角命令条上的倒角深度框中键入7,然后按 Enter键。

完成倒角

  1. 倒角命令条上,单击完成

显示 Mount1 部件

  1. 选择工具选项卡→选择组→选择命令
  2. 路径查找器中,单击 Mount1.par 部件旁的显示/隐藏按钮以显示部件。

    图形窗口中会重新显示 Mount1.par 部件。

放大

  1. 在应用程序右下角的状态栏,单击缩放区域
  2. 先单击左上角(如图所示),然后再单击右下角。

  3. 右键单击以终止缩放区域命令。

构造坡口焊

在下面的几个步骤中,您将在安装台和顶部支架零件之间构造坡口焊。

  1. 选择特征选项卡→装配焊接特征组→角焊列表→坡口焊命令
  2. 如果显示坡口焊选项对话框,请单击确定关闭它。

选择基体面

  1. 坡口焊命令条上,请确保选择选项设置为

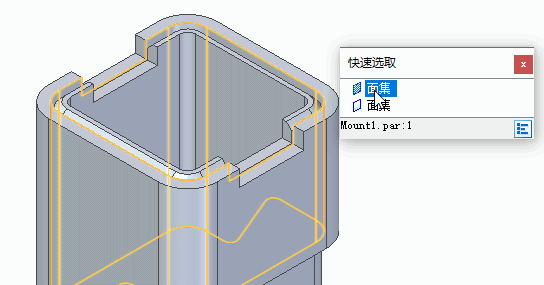

  2. 使用快速选取来高亮显示图中所示的 Mount1.par 零件中的面链,并单击鼠标左键来选择它们。

  3. 坡口焊命令条上,单击接受

选择目标面

  1. 坡口焊命令条上,确保选择选项设置为

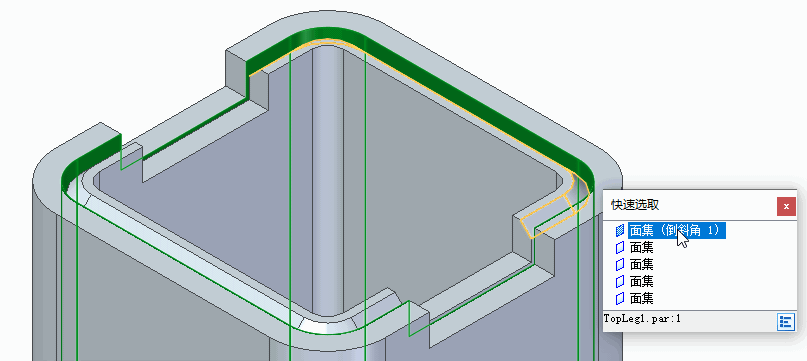

  2. 使用快速选取来高亮显示图中所示的 TopLeg1.par 零件中的面链,并单击鼠标左键来选择它们。

  3. 坡口焊命令条上,单击接受

选择目标顶路径

  1. 坡口焊命令条上,确保选择选项设置为

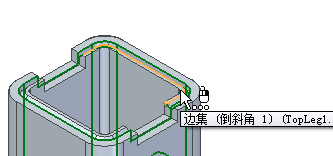

  2. 选择您在前一步骤中选择的面的顶边,如图所示。

  3. 坡口焊命令条上,单击接受

选择目标底路径

  1. 坡口焊命令条上,确保选择选项设置为

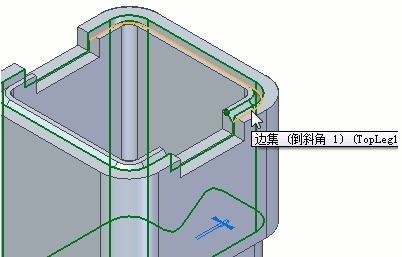

  2. 选择您在前一步骤中选择的面的底边,如图所示。

  3. 坡口焊命令条上,单击接受

完成坡口焊

现在,您已经定义了必需的坡口焊参数。

坡口焊特征使用放样技术构造焊缝,构造过程中将把您选择的面和边作为输入。

  1. 在命令条上,单击预览

  2. 在命令条上,单击完成

    有关构造坡口焊的更多信息,请参阅坡口焊命令帮助主题。

保存文件

  1. 快速访问工具条上,单击保存
