教程：创建镜像副本

在接下来的几步中，您将使用装配参考平面，复制并镜像刚刚构造的坡口焊。

1. 在应用程序右下角的状态栏，单击适合。
2. 选择工具选项卡→选择组→选择命令 。
3. 在路径查找器中，将光标定位在参考平面条目旁的显示/隐藏按钮上，然后单击以启用参考平面收集器。



4. 将光标定位在Front (xz) 条目旁的显示/隐藏按钮上，然后单击以在图形窗口中显示前视图参考平面。



1. 选择特征选项卡→阵列组→镜像命令 。
2. 在镜像复制特征命令条上，设置快速选项 。

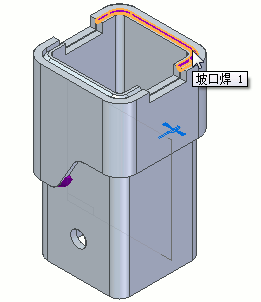

1. 在图形窗口中，选择刚刚构造的坡口焊特征。



2. 在镜像复制特征命令条上，单击接受。这就告诉系统，选择的特征是您想要复制的仅有特征。

1. 在命令条上的选择平面步骤中，确保设置了重合平面选项。



2. 如图所示，选择Front (xz) 参考平面。将以该参考平面为基准以对称方式复制该特征。



1. 右键单击以完成复制。



1. 在快速访问工具条上，单击保存。
