教程：在直接建模环境中构造特征

1. 打开 ..\Program Files\NDS\Tiangong 2024\Training\seppas3.par零件文件。如果您在安装天工CAD的过程中，自定义了安装目录，需要将..\Program Files\NDS\替换成您自定义的安装目录路径。
2. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
3. 在另存为对话框中，使用新名称保存零件，或将其保存至新的位置，以便其他用户可以使用原始零件文件完成本教程。

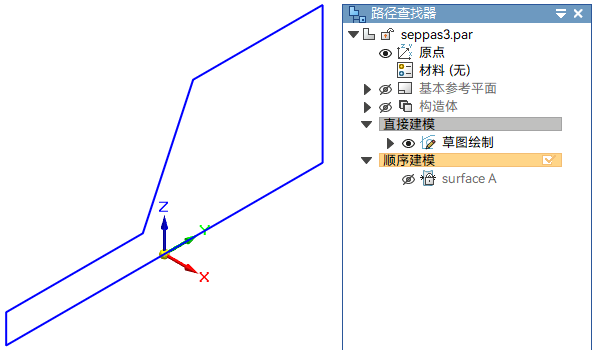

此教程使用了路径查找器工具。计算机上的路径查找器位置可能与插图不同。由于教程窗口的空间限制，路径查找器窗格是浮动显示的。

1. 使用下面任一方式切换到直接建模环境：
   • 在路径查找器中单击直接建模项。
   • 在图形窗口中右键单击并从弹出的菜单中选择过渡到直接建模命令。
2. 单击模型，此时选择命令条处于活动状态， 同时基本特征横截面的区域全部高亮显示。

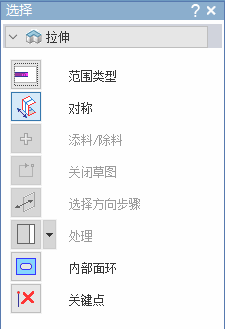

3. 在选择命令条上，可看到拉伸命令处于活动状态。单击对称选项 。



4. 单击拉伸手柄。

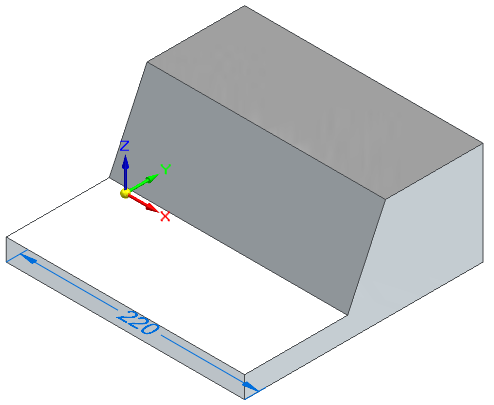

5. 在动态编辑框中键入 220，按 Tab 键预览，然后按 Enter 键确认。





6. 通过在路径查找器中清除相应复选框来关闭 PMI 尺寸的显示。



1. 在草图选项卡→绘图组中，选择直线命令。
2. 将光标移到与下图中高亮显示的面相匹配的零件面上，当出现锁形图标时，按 F3 将草图平面锁定到该零件面上。



3. 在视图选项卡→视图组中，选择草图视图命令 ，视图将更改为草图视图。

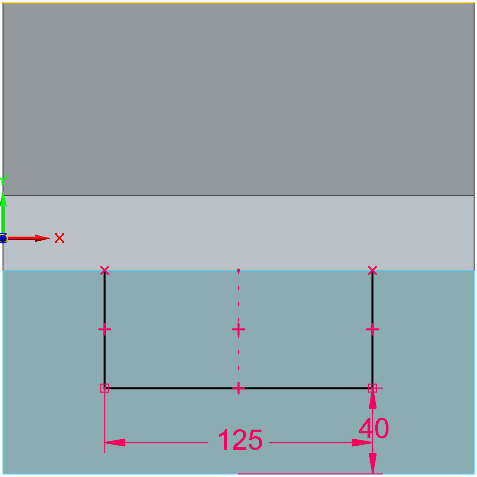

4. 直线命令处于活动状态。在高亮显示的面上绘制开放草图。将横线的中点与边 (A) 上的中点对齐。如下图所示，为草图标注尺寸。



   Tip:

   • 在草图选项卡→相关组中，选择水平/竖直命令 。选择水平草图线的中点，然后选择零件边 (A) 的中点。对齐后，按Esc退出水平/竖直命令。
   • 如果未显示关系手柄，则在相关组中，选中观阅草图关系命令 。
5. （可选）放置尺寸后，编辑每个尺寸。通过在尺寸值编辑对话框中单击锁定图标来解锁尺寸值。





6. 按 Ctrl+I 键将视图改为正等测图。

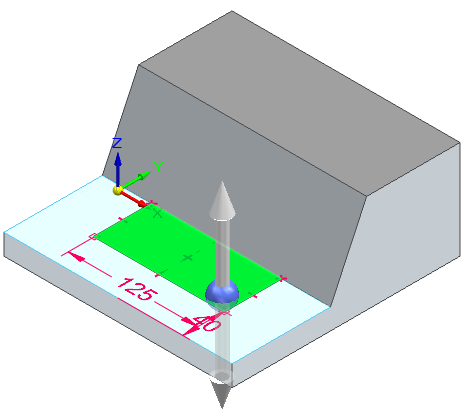

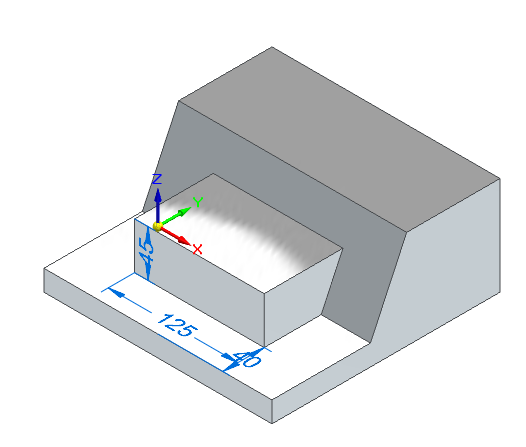

7. 单击选择开放草图创建的区域。



8. 单击方向盘手柄。在拉伸命令条中取消选中对称选项。
9. 在动态编辑框中键入45，按Tab键预览，然后按 Enter 键确认。



10. 通过在路径查找器中清除相应复选框来关闭 PMI 尺寸的显示。

1. 选择特征选项卡→实体特征组→倒圆命令。

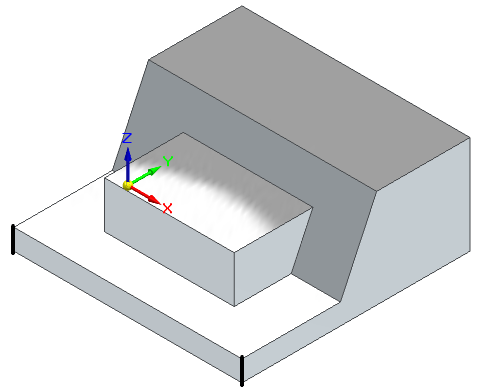

2. 选择显示的两条边。

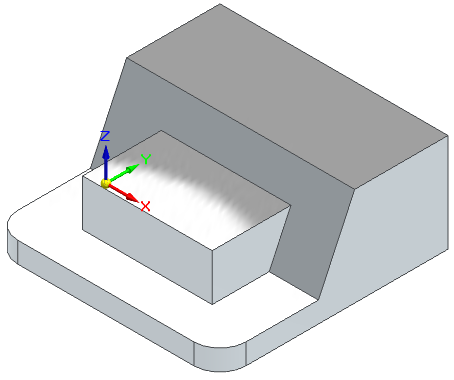

3. 在动态编辑框中键入25 作为半径值，按Tab键预览，然后按 Enter 键。



1. 倒圆命令应该处于活动状态。

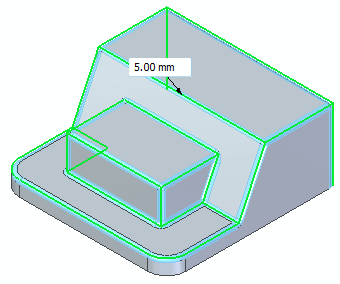

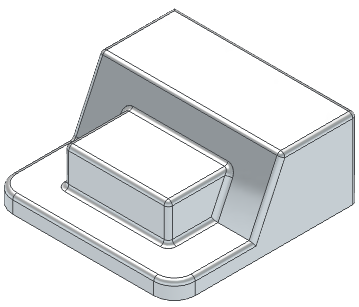

2. 依次选择特征上显示的所有边。在动态编辑框中键入5，然后按 Enter键确认。





   Tip:

   • 除了按Enter键之外，也可右键单击以确认。
   • 按住鼠标中键，移动鼠标，可旋转模型视图。

1. 在显示的草图平面上绘制一个直径为 25 mm 的圆。使草图上的圆与圆角同心。



2. 将圆形区域拉伸 7 mm 的距离。

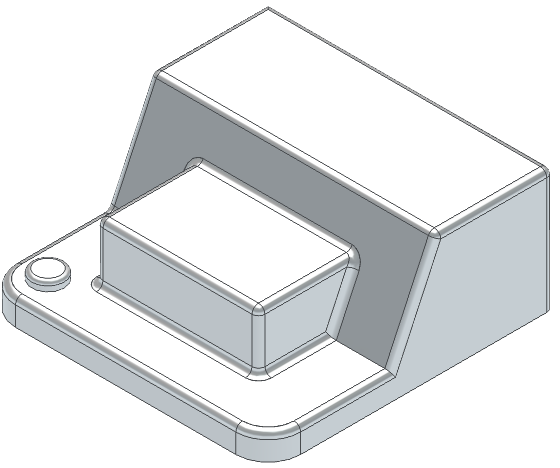

3. 向凸台的顶部边添加 3 mm 的倒圆。



4. 按Esc键退出倒圆命令。

1. 在路径查找器中，打开右视图 (YZ) 基本参考平面的显示。由于零件将相对于此平面对称，因此将其用作镜像平面。



2. 在路径查找器中，选择刚刚创建的凸台中的拉伸和倒圆特征。
   Tip:

   • 想要选择多个特征，请在选择特征时，按住 Ctrl键。



3. 在特征选项卡→阵列组中，选择镜像命令 。

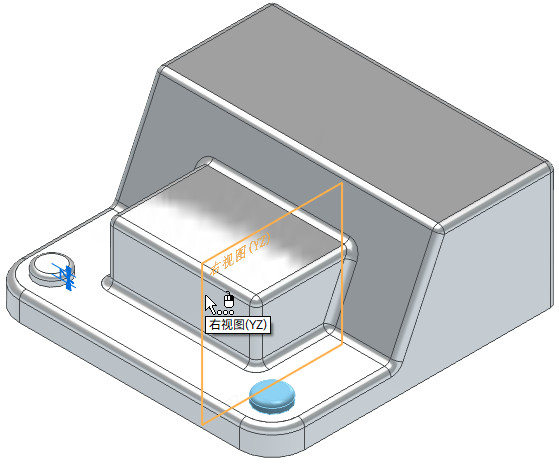

4. 选择右视图 (YZ)参考平面，凸台被镜像。按 Esc键退出镜像命令。





1. 在特征选项卡→实体特征组中，选择孔命令 。
2. 在孔命令条上，单击孔选项按钮 。
3. 按照下面的参数设置孔选项，单击确定。
   • 类型：简单孔
   • 标准：GB Metric
   • 大小：10
   • 孔范围：穿过下一个
4. 将光标置于圆形凸台的顶面上方，并在出现圆心图标时单击。孔特征已创建。按 Esc 键终止孔命令。



5. 在路径查找器中选择刚刚创建的孔。

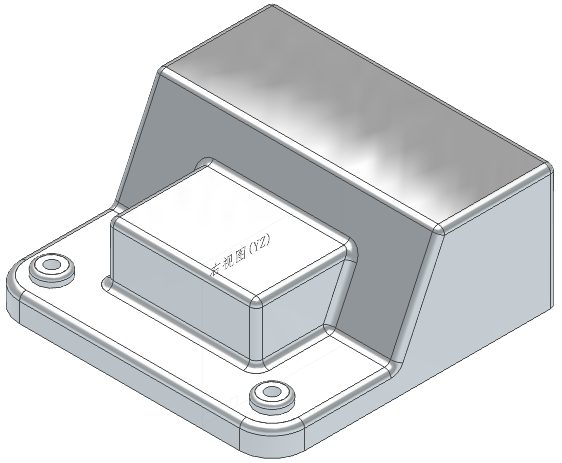

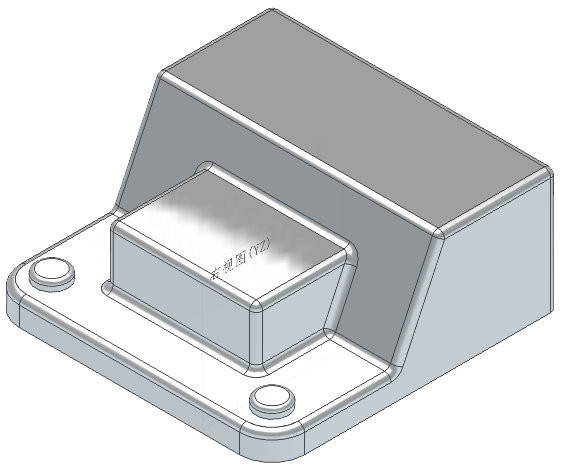

6. 以右视图 (YZ) 平面为中心镜像孔。
