教程：在顺序建模环境中构造特征

在本练习中，将绘制轮廓的草图，然后使用剪切、工程图、和倒圆命令创建顺序建模特征。由于在直接建模环境和顺序建模环境中使用的命令相同，因此可以对这两个环境中所获得的草图和特征创建行为进行比较。

为顺序除料绘制轮廓

  1. 单击路径查找器中的顺序建模项切换到顺序建模环境。
  2. 在草图选项卡→草图绘制组中，选择草图绘制 绘制除料轮廓。
  3. 将光标定位在所显示的草图平面上。连续按N 键三次，直到模型上的绿色边缘与下面高亮显示的绿色边缘相匹配。单击以将绿色边定为草图平面的 X 轴。

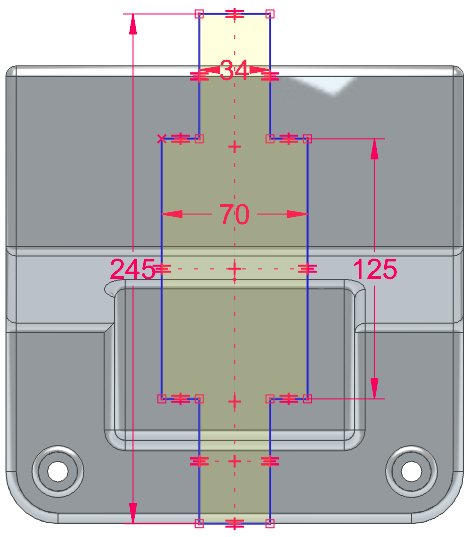

  4. 绘制轮廓并对其标注尺寸（如下图所示）。

    1. 轮廓在水平方向的中心和竖直方向的中心均应为该边的中点 (1)。

    2. 对四个水平草图元素应用相等关系 (2)。对两个竖直草图元素应用相等关系 (3)。

  5. 单击图形窗口中的绿色勾号，退出草图环境。

  6. 在草图绘制命令条上，单击完成。

构造顺序建模除料

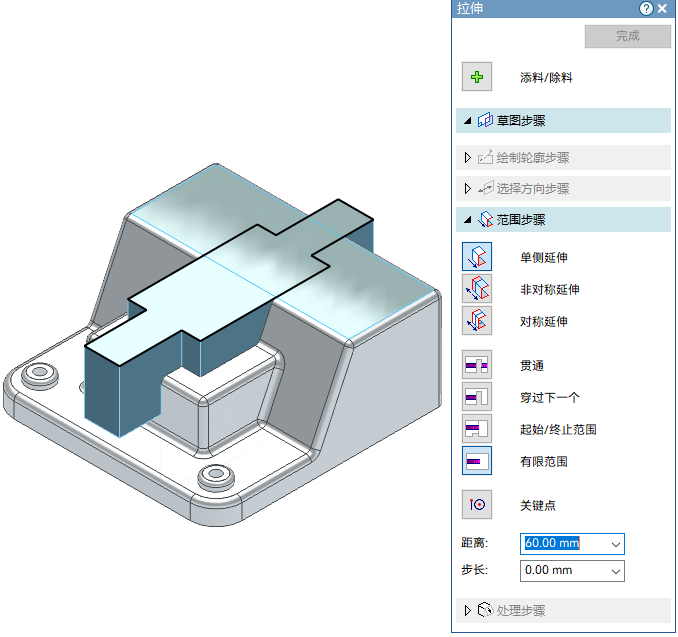

  1. 在特征选项卡→实体特征组中，选择拉伸命令。
  2. 在拉伸命令条上，在草图步骤列表中选择选择草图或平面选项。

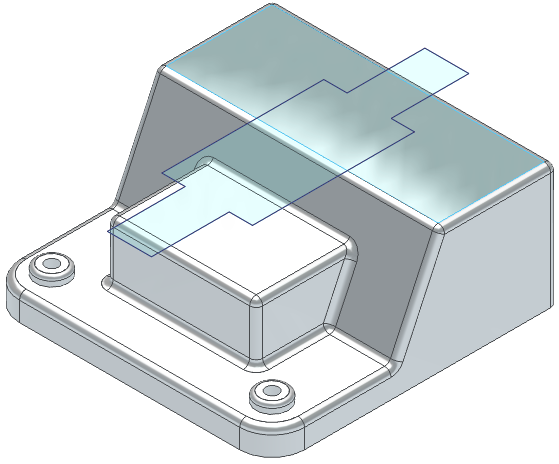

  3. 选择区域。

  4. 右键单击此处以接受草图。

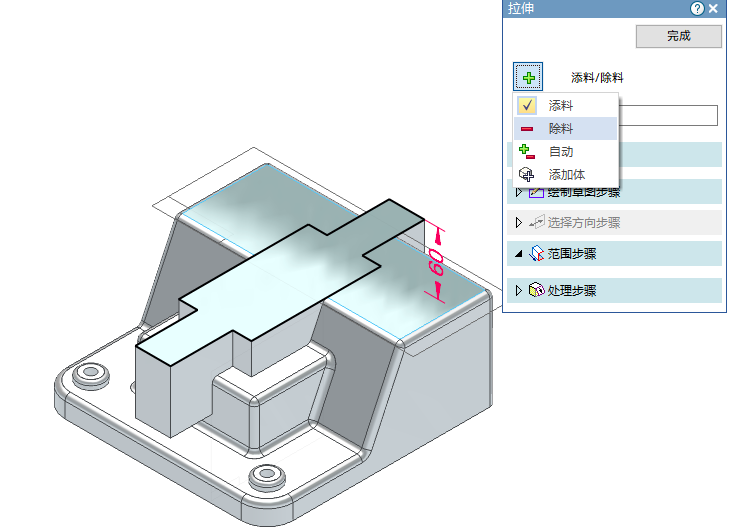

  5. 在拉伸命令条上，选择有限范围按钮，在距离字段中键入60，按 Tab 键。

  6. 将光标放置在草图下方以定义切除方向，然后单击，从下拉菜单中选择除料。

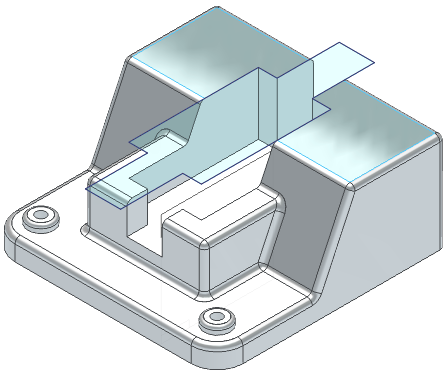

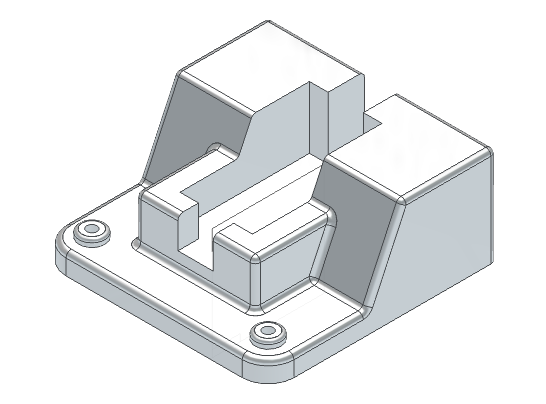

  7. 在拉伸命令条上，单击完成。

  8. 在路径查找器中关闭草图显示。

将拔模添加到顺序建模除料

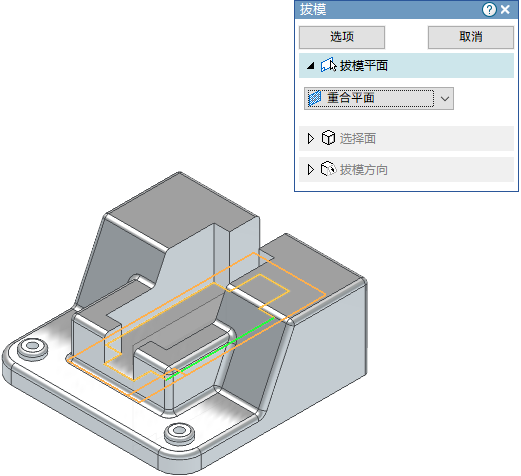

  1. 在特征选项卡→实体特征组中，选择拔模命令 。
  2. 选择高亮显示的平面作为拔模平面。

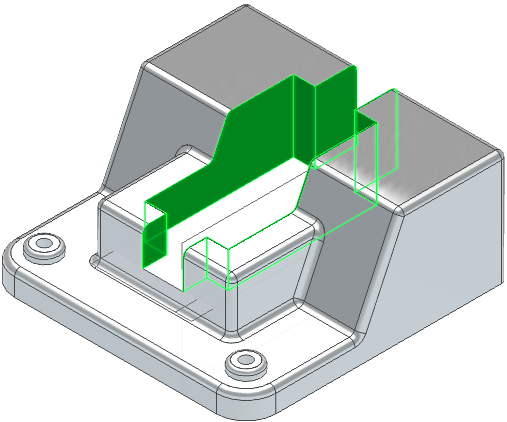

  3. 选择顺序建模除料特征的每个面。

    Tip:
    • 为了便于选择不在当前视图中显示的面时，可以按住鼠标中键，移动鼠标或者使用右下角的快速查看立方体旋转模型视图。

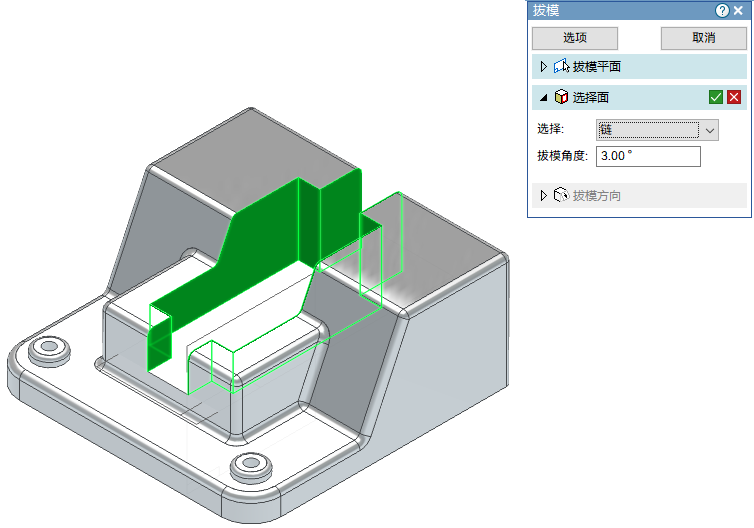

  4. 在拔模命令条上，键入3 作为拔模角度，然后点击。

  5. 在拔模命令条上，点击下一步。

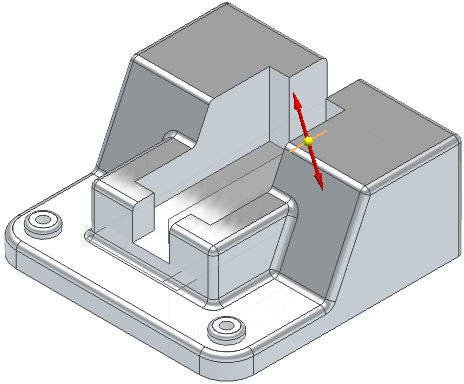

  6. 如图所示放置拔模方向箭头，然后单击。

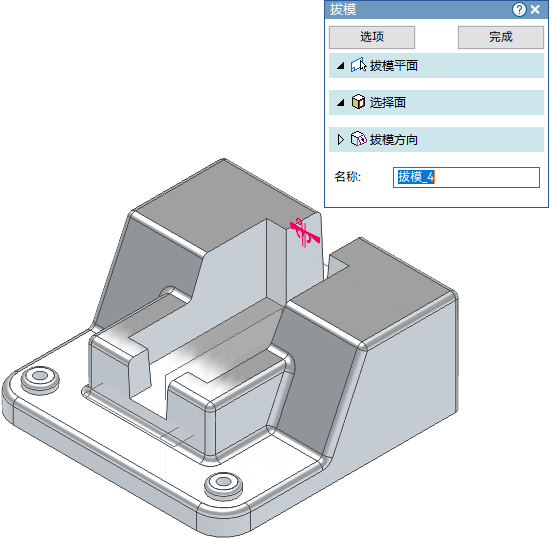

  7. 根据需要修改拔模的名称，点击拔模命令条上的完成。

向拔模除料边缘添加倒圆

  1. 在特征选项卡→实体特征组中，选择倒圆命令。
  2. 在倒圆命令条上，键入3作为倒圆半径值。

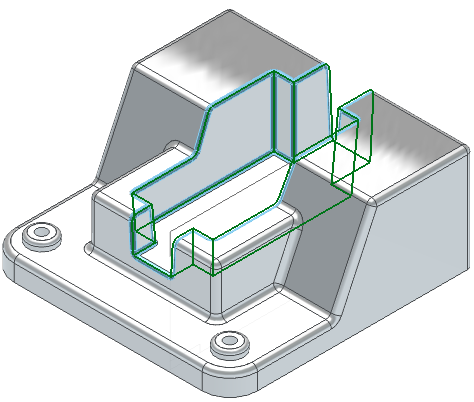

  3. 选择除料的所有边，然后点击以接受选定边。

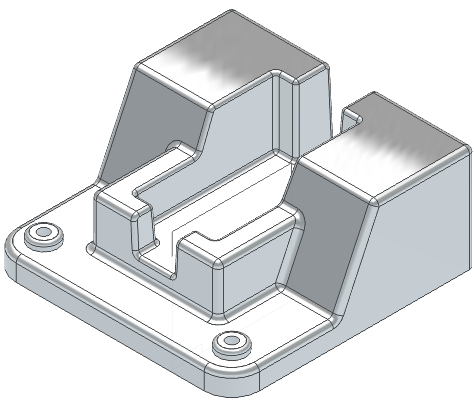

  4. 点击倒圆命令条上的预览进行预览，然后单击完成。

向圆形凸台边添加倒圆

  1. 在特征选项卡→实体特征组中，选择倒圆命令。
  2. 在倒圆命令条上，键入5 作为倒圆半径值。
  3. 选择凸台的底部边缘， 然后点击以接受选定边。

    Note: 凸台上边的面已在先前的步骤中倒圆。

  4. 在倒圆命令条上，点击预览查看倒圆的结果，点击完成。

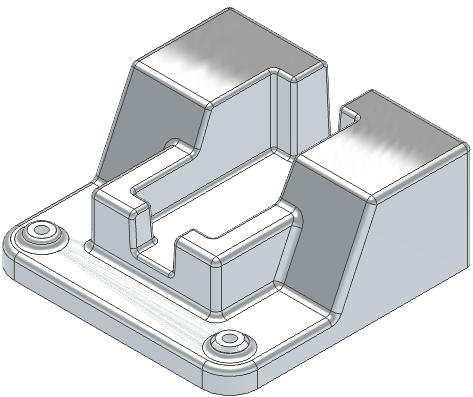

  5. 使用镜像命令对其他圆形凸台边缘倒圆。
