教程:编辑直接建模特征和顺序建模特征

本教程包含的主要操作流程如下:

  1. 拖动直接建模面编辑模型。
  2. 编辑 PMI 尺寸更改顺序建模除料的尺寸。
  3. 使用构造曲面来替换直接建模面。
  4. 将顺序建模特征转换为直接建模特征。

观察直接建模特征和顺序建模特征

  1. 路径查找器中,单击直接建模,以切换到直接建模环境。
    Note:
    • 不会显示顺序建模特征。在直接建模环境中只能创建直接建模特征。但是,可以在任一环境中编辑直接建模特征。
  2. 路径查找器中,单击顺序建模,返回顺序建模环境。

编辑模型

  1. 选择所示的面。这是受到顺序建模除料影响的直接建模面。

  2. 选择移动手柄并移动面。

    Note:
    • 当面超出除料边界(草图轮廓)时,会为除料添加面。除料定义保持不变。
  3. 请勿单击。按Esc 键结束移动操作。

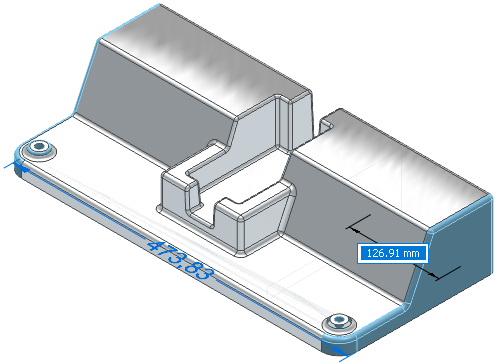

  4. 选择侧面,它是一个直接建模面。选择移动手柄并观察对称行为。

    请注意,直接建模元素和顺序建模元素都参与移动。

  5. 请勿单击。按 Esc键结束移动操作。
  6. 移动您选择的其他面。请勿单击,按 Esc 键结束移动操作。

编辑除料

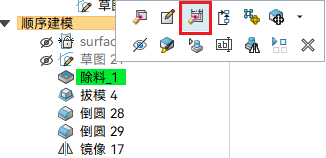

  1. 路径查找器中,右键单击顺序建模下的除料_ 1 特征。

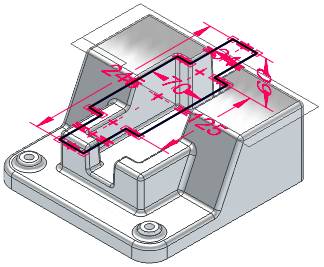

  2. 在快捷菜单上,选择动态编辑命令。

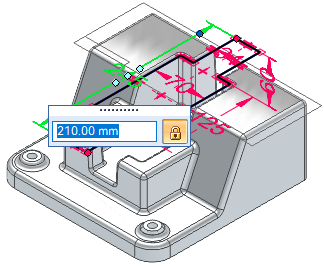

  3. 将当前的245mm 尺寸更改为210mm。

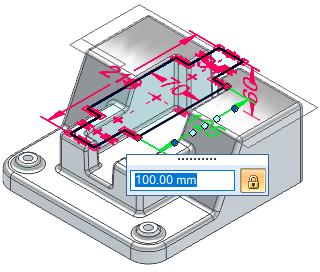

  4. 将当前的125mm 尺寸更改为100mm。

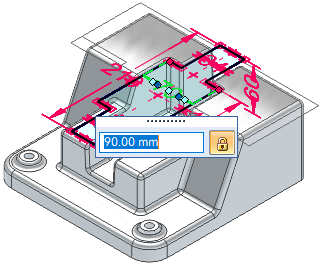

  5. 将当前的70mm更改为 90mm。

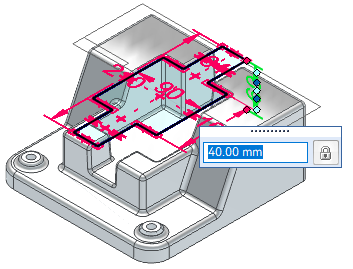

  6. 将当前的60mm 范围尺寸更改为 40mm。

  7. 连续按两次 Esc 键,退出特征编辑。

将新面应用于顶面

用构造曲面替换顶面。

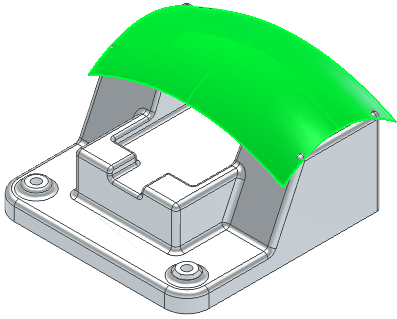

  1. 路径查找器中,打开名为surface A 的曲面特征的显示。

  2. 曲面选项卡修改曲面组中,选择替换面命令

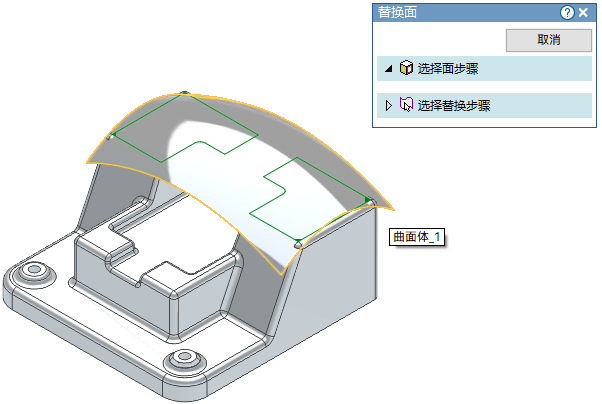

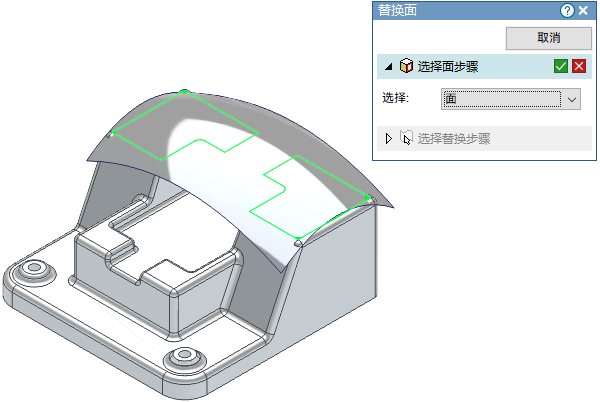

  3. 如下图,选择显示的顶面,并点击接受选择。

  4. 选择构造曲面。

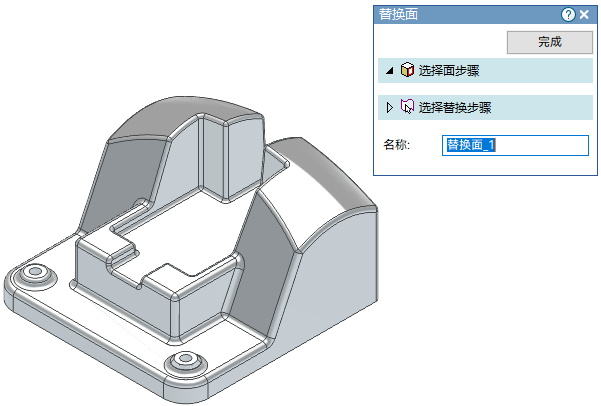

  5. 然后在替换面命令条上,修改对应的替换面名称,单击完成

将顺序建模特征转换为直接建模特征

本步将顺序建模特征转换为直接建模特征后,该特征便不再由草图轮廓来控制。转换后的除料特征将成为定义除料特征的直接建模面的集合。

  1. 顺序建模环境下,在路径查找器中,右键单击替换面_1特征。

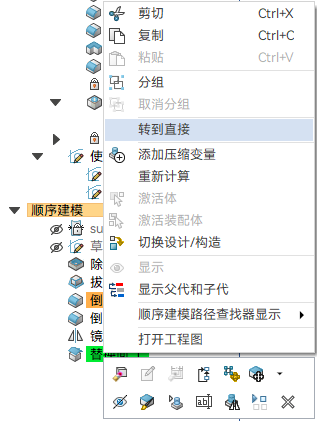

  2. 在快捷菜单上,选择转到直接命令。建模环境从顺序建模切换到直接建模。替换面之上的所有顺序建模特征也会转换为直接建模特征。
    Note:
    • 该转换是单向过程。不能将直接建模特征转换为顺序建模特征。

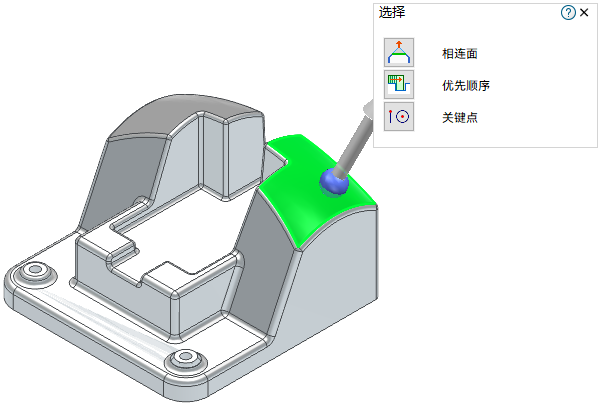

  3. 要查看转换后的除料在直接建模环境中的行为,请选择该除料特征的一个面并执行移动操作。

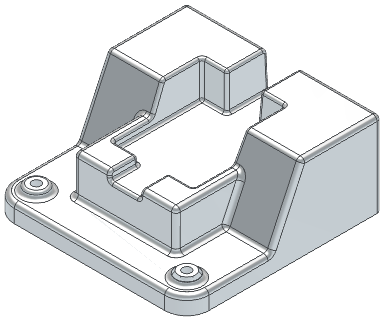

  4. 保存并关闭文件。
