教程：定义注塑零件的主体

1. 打开 ..\Program Files\NDS\Tiangong 2024\Training\seppcpl.par。如果您在安装天工CAD的过程中，自定义了安装目录，需要将..\Program Files\NDS\替换成您自定义的安装目录路径。



1. 在应用程序窗口左上侧的快速访问工具条上，选择另存为命令 。
2. 在另存为对话框中，使用新名称保存零件，或将其保存至新的位置，以便其他用户可以使用原始零件文件完成本教程。

   在本教程的后面，您将要保存数个相关的其他文件，您会发现，如果使用类似的名称（如 Mouse_bottom.par、Mouse_top.par 等等）将它们全都保存在同一位置中，使用这些文件就会更为方便。

在本教程中，您将使用路径查找器。

除了已创建的特征之外，此模型还包含两个草图和两个构造曲面，以后，您将使用它们来构造其他特征。在下一个步骤中，您需要确保它们已显示。

请注意，构造没有开放面的“薄壁”特征时，该零件的内部是空的。当然，通常这是无法造出来的。不过，在本教程的后面，您将使用多主体建模命令来将单一的空心模型分割成若干个平板。

此零件的整个形状和主要特征是在直接建模环境中构造的。在本教程中，您将使用顺序建模方法创建其他特征。

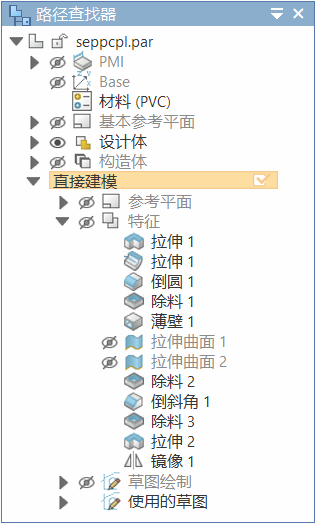

1. 在路径查找器中右键单击直接建模条目，并选择过渡到顺序建模。

   请注意，顺序建模条目会出现在路径查找器中并亮显，意味着您现在是在顺序建模环境中执行操作。



   您之后构造的所有特征都基于顺序建模的方法。

1. 选择视图选项卡→显示组→构造显示命令 。

2. 在全部显示/全部隐藏对话框中，在草图绘制行上，选中全部显示复选框，然后单击确定。

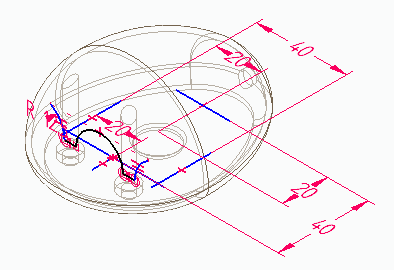

   所有草图都将显示在零件上，如图所示。



3. 在路径查找器中展开草图绘制收集器，并将光标移到草图 1 和草图 2 条目上。这样做时，观察零件上高亮显示的草图元素。

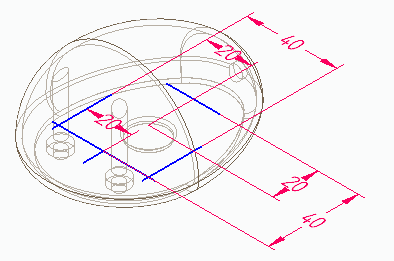

4. 隐藏草图 2。为此，单击路径查找器中草图 2前面的 ，仅显示草图 1，如图所示。



您将在零件基体上构造网格筋。

1. 选择特征选项卡→扣合特征组→网格筋命令 。

1. 在网格筋命令条中，在草图步骤下，选择选择草图或者平面。

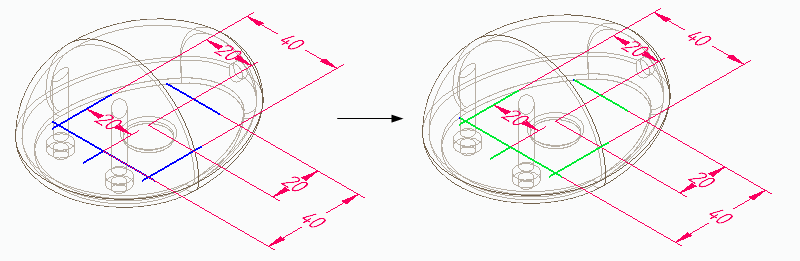

2. 按如图所示顺序，在草图中选择每条蓝色直线。



3. 单击接受按钮。

1. 在方向步骤下，键入1.5作为腹板的厚度，然后按Enter 键。

1. 在轮廓的上下方移动光标，请注意，网格筋可以向上或向下延伸。

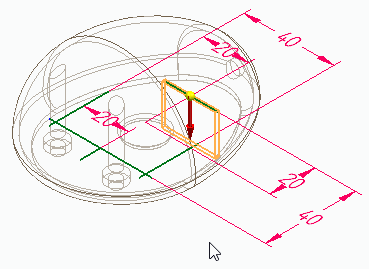

2. 将光标定位在轮廓下方，使特征向下延伸，然后单击。



1. 在处理步骤下，输入网格筋的名称，然后单击完成。

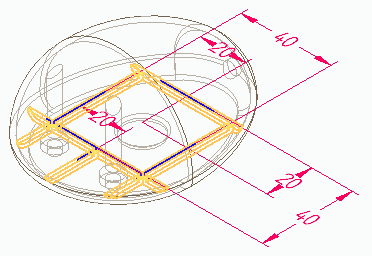

2. 在路径查找器的顺序建模部分中，将光标移到网格筋条目上，观察模型上高亮显示的网格筋特征。



3. 在路径查找器中，隐藏草图 1。

1. 在路径查找器中，单击前缀为草图 2 条目的 以显示草图。



2. 单击应用程序窗口左上方的保存按钮 以保存到目前为止完成的工作。

您将在鼠标腔体的顶部构造一个加强筋。

1. 选择特征选项卡→实体特征组→抽壳列表→筋命令 。

1. 在筋命令条中，在草图步骤下，选择选择草图或者平面。



2. 如图所示，选择草图中的轮廓。



3. 单击接受按钮 。

1. 在方向步骤下，键入 1.5 作为筋的厚度，然后按 Enter键。

1. 在筋轮廓周围移动光标，注意根据光标位置的不同，箭头将从筋向四个方向中的一个延伸：

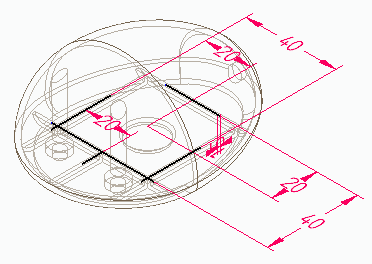

2. 定位光标，使箭头指向轮廓上方（如图所示），然后单击。



   Note:

   箭头的位置可能与图示不同。

1. 指定筋的名称，然后单击完成。
2. 在路径查找器中，单击前缀为草图 2 条目的 以隐藏草图。
3. 在路径查找器的顺序建模部分中，将光标移到筋 1 条目上，观察模型上高亮显示的筋特征。



1. 单击保存按钮 以保存到目前为止完成的工作。
