教程：添加止口特征

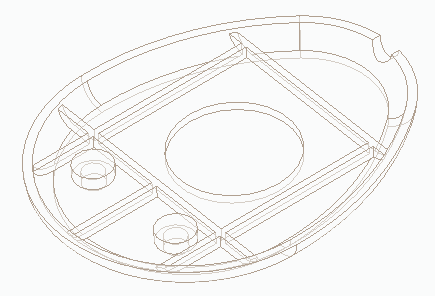

您将向鼠标底部部分的内边缘添加一个止口。为了更便于操作，将隐藏模型中的其他体。

1. 在路径查找器的设计体集合中，隐藏 Mouse_bottom 以外的所有设计体。
2. 在路径查找器中右键单击设计体 Mouse_bottom ，然后在快捷菜单上选择激活体。

在封盖零件与鼠标底座分开的边上，您将构造止口和槽特征，以正确地装配这两个新零件。

1. 选择特征选项卡→扣合特征组→止口命令 。

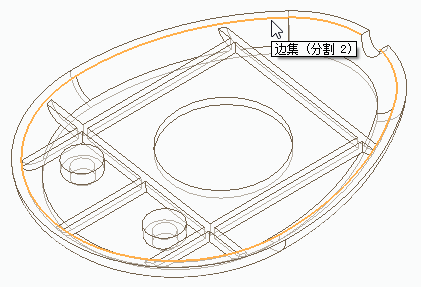

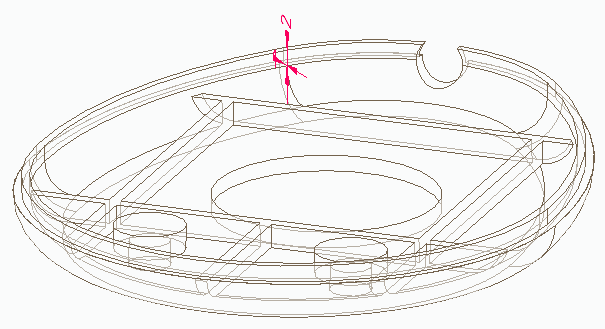

1. 将光标定位在如图所示的大致位置，然后选择基体的内边。



2. 在命令条上，单击接受按钮 。

1. 在命令条上，键入1 mm 作为止口的宽度，输入 2mm 作为高度。

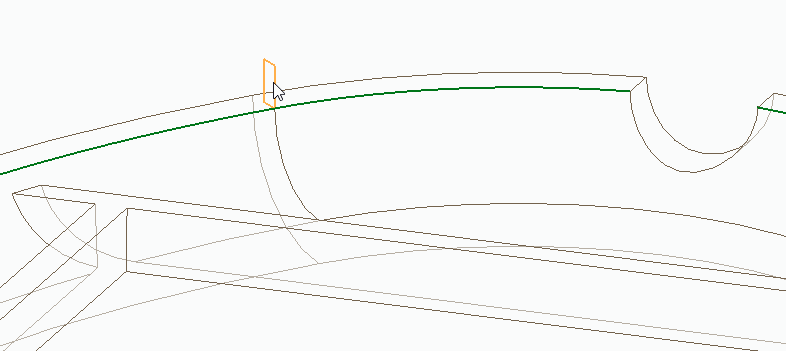

2. 在您选择的边四周移动光标，请注意，根据光标位置的不同，会在不同的方位显示一个矩形。这个矩形代表将沿着选择的边扫出从而形成止口或凹槽的轮廓。
3. 将光标定位在零件边上，使止口轮廓位于零件上方，然后单击。



   Note:

   您的模型中的矩形位置可能与图示不同。

1. 在命令条上，单击完成按钮。

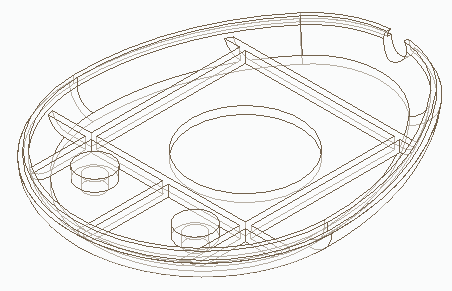

1. 单击保存按钮 以保存到目前为止完成的工作。

您将向鼠标顶部部分的内边缘添加一个凹槽。为了更便于操作，将隐藏模型中的其他体。

1. 在路径查找器设计体集合中，显示设计体 Mouse_top 并隐藏所有其他设计体。
2. 在路径查找器中右键单击 Mouse_top 体，然后在快捷菜单上选择激活体。

在封盖零件与鼠标底座分开的边上，您将使用止口命令构造一道槽，以将该零件与底座正确地装配在一起。

1. 选择特征选项卡→扣合特征组→止口命令 。

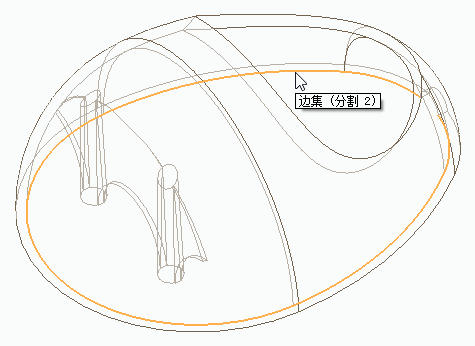

1. 如图所示，选择封盖底部的内边。



2. 在命令条上，单击接受按钮 。

1. 在命令条上，键入 1 mm 作为止口的宽度，输入 2mm 作为高度。

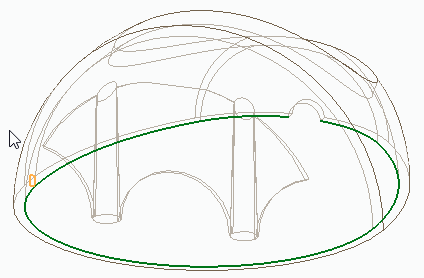

2. 将光标定位在零件边上，使凹槽轮廓位于零件壳体之内，然后单击。



   Note:

   您的模型中的矩形位置可能与图示不同。

1. 在命令条上，单击完成按钮。

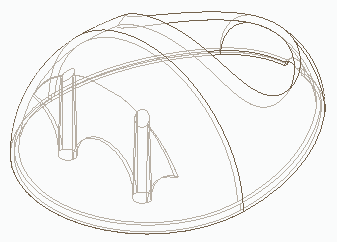

1. 单击保存 以保存到目前为止完成的工作。

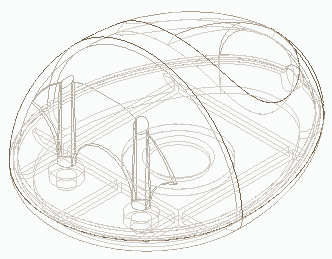

您已创建独立的设计体来代表初始实体模型的众多组成部分，现在可以将每个体发布到一个零件文件，然后发布零件的装配。

1. 选择直接编辑选项卡→实体组→发布多主体命令 。

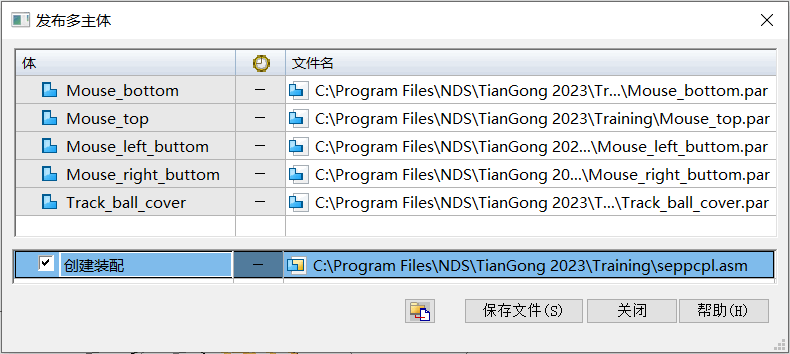

2. 请注意，在发布多主体对话框中，您可以指定零件文件的名称和位置来代表模型中的每个设计体。



   您还可以选择发布零件的装配。

3. 在发布多主体对话框中，单击保存文件以创建新文件。

   从初始多主体模型发布的每个新零件都由一个零件复制特征组成，因此新模型与初始多主体模型相关联。同样，如果您选择发布一个装配，则该装配的模型将与初始多主体零件模型相关联。

4. 在发布多主体对话框中，单击关闭。

1. 单击保存按钮 以保存零件。
2. 关闭文件。
