教程：将零件分成小零件

在下面几步中，您将把零件分割成几个部分。您将使用两个构造曲面及两个参考平面来完成此操作。

1. 在路径查找器中，选中标有拉伸 1 和拉伸 2 的曲面条目旁边的。这些图标看上去如下所示：



   Note:

   也可以使用视图选项卡→显示组→构造显示命令 来显示曲面条目。

1. 在路径查找器中，展开基本参考平面组。
2. 单击以显示俯视图 (XY) 和右视图 (YZ) 。

您会将单一设计体和单一零件文档分割成若干部分，每一部分都有它自己的零件文档。然而，最初的零件和“零件”文档将保留下来，已发布的零件将依赖于最初的零件。

1. 单击保存 以保存文件。

2. 选择直接编辑选项卡→实体组→分割命令 。

3. 如果显示一个对话框，再次要求您保存零件，则将其保存。

分割命令会将一个目标体分成多个体，并使用工具体来定义分割边界。

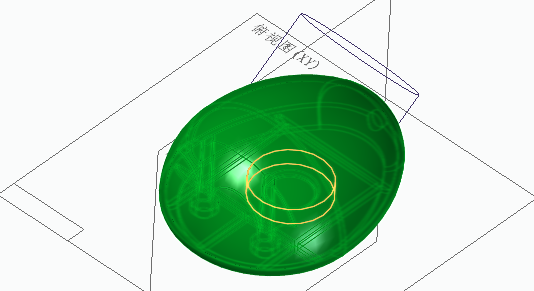

可使用曲面从鼠标本体的底部分割出一个圆板。分割命令在第一次提示时会要求您选择要分割的主体。

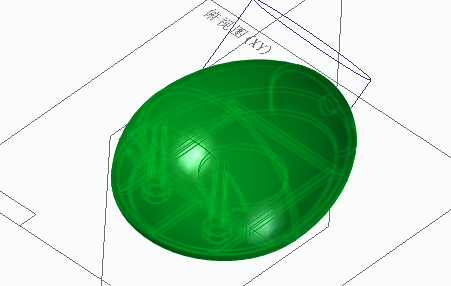

1. 在路径查找器，单击设计体_1 以选择如图所示的鼠标体。



1. 在路径查找器，单击曲面体_2 以选择显示的面。



2. 在分割命令条上，单击接受按钮 。
3. 单击完成按钮完成分割操作。

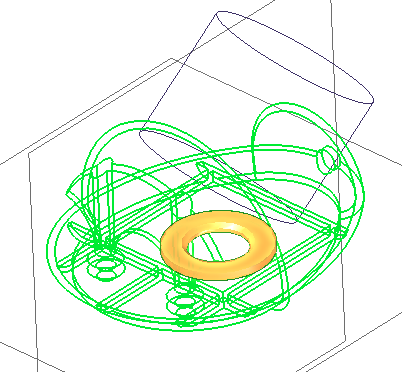

请注意，现在路径查找器中设计体收集器包含两个设计体。第二个体是初始主体的一部分，它是由圆柱曲面分割出来的。您的设计体编号可不同于这里的显示。

在接下来的步骤中，您会继续将模型分割成更多的体。

再次选择分割命令。

您将分割初始设计体的另一部分。

1. 选择如图所示的鼠标体。

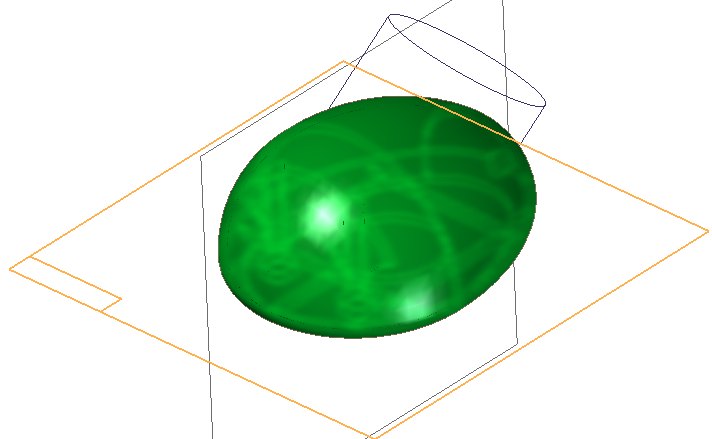

1. 如图所示，选择顶参考平面。



2. 在分割命令条上，单击接受按钮 ，然后单击完成。

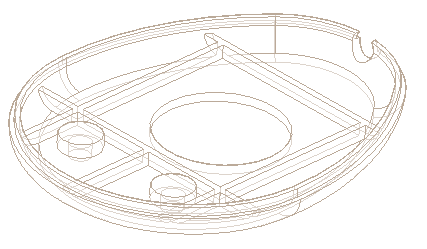

请注意，现在路径查找器中有三个设计体。鼠标基座与鼠标封盖用一个平面进行分割。

1. 再次选择分割命令。
2. 选择鼠标封盖作为要分割的体。

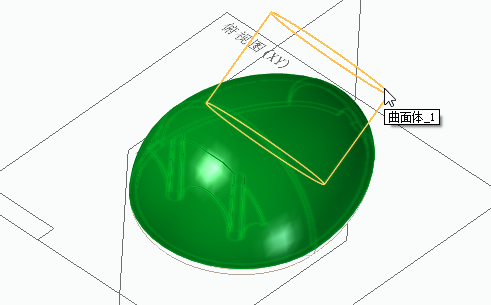

1. 如图所示，选择穿过零件中心的圆柱体拉伸面。



   在当前视图方向，您正在查看边上的圆柱表面。定义完此切割后，将更易于查看曲面形状。

2. 在分割命令条上，单击接受，然后单击完成。

请注意，第四个设计体已经添加到路径查找器中的设计体集合中。

1. 再次选择分割命令。

   接着，将分割在上一步中生成的体。

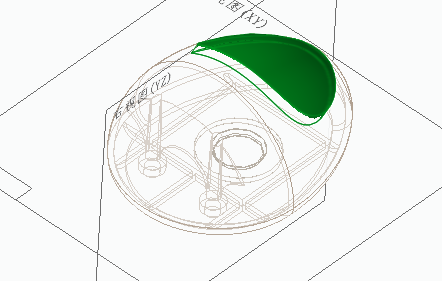

2. 选择该圆柱中的体作为分割目标，如图所示。

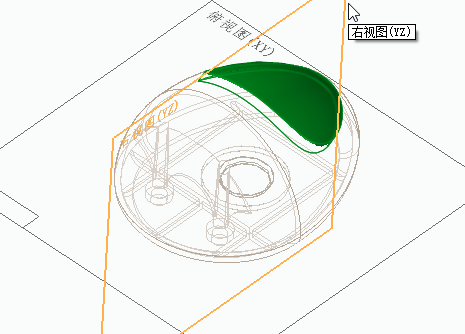

1. 如图所示，选择右参考平面。



2. 在分割命令条上，单击接受按钮，然后单击完成。
3. 您已完成将模型分割成多个设计体的操作。

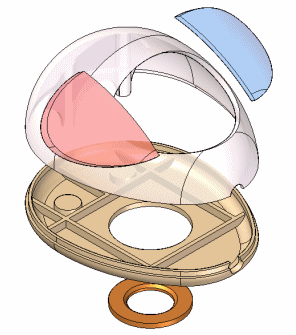

现在您已经完成了将原始设计体分成五个独立设计体的操作。在本教程的稍后部分，您会将这些独立体作为单独的零件和一个装配来发布，因此，现在为模型内的多个设计体赋予有意义的名称将十分有用。

1. 在路径查找器中，选中第一个设计体，并注意哪个体在模型中高亮显示。然后按 F2 键，并键入合适的名称。

   使用以下名称为所有设计体提供适当的名称；Track_ball_cover、Mouse_bottom、Mouse_top、Mouse_left_button 和 Mouse_right_button。

   这样，原始单一鼠标主体分为五个命名体的操作就完成了。在练习的这一部分，您使用了曲面和平面来创建独立的设计体。

   请注意，现在已显示整个零件。在接着的几个步骤中，您将对已创建的其中两个新零件添加特征。

1. 单击保存按钮 以保存到目前为止完成的工作。
