智能测量命令条

在图纸上或在模型中测量时，智能测量命令条上可用的选项会有所不同。

格式组选项

启用尺寸样式映射

指定由天工选项对话框的尺寸样式页上的设置决定尺寸样式。选择此选项后，尺寸样式不可用。

尺寸样式: 列出并应用可用的尺寸样式。选择启用尺寸样式映射后，此选项不可用。

文本比例（工程图环境）

将比例值应用到当前文本高度。默认值为 1.0。

舍入

设置值的舍入。此选项易受单位设置（小数制或分数制）的影响，并显示适合单位的值。此选项还易受正在测量的元素的影响，并显示相应的值。

属性组选项

根据您选择测量的 2D 元素，智能测量命令条上属性组中可用的选项会有所不同。

方位


使用此方位选项	放置
自动	基于所选择元素方向的尺寸。该选项为默认项。
水平/竖直	与图纸页或参考平面的水平边平行或垂直的尺寸。
用 2 点	与您在两点之间所标注尺寸的理论线平行或垂直的尺寸。

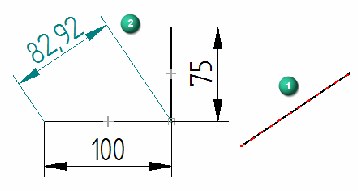

用尺寸轴	与使用命令条的尺寸轴选项选定为尺寸轴的元素平行或垂直的尺寸。当默认的横向轴或纵向轴不适合所标注尺寸的几何体使用时，或当您要放置引用另一元素的尺寸时，可使用此选项。选择尺寸轴后 (1)，下一个尺寸应与该轴平行放置 (2)。

尺寸轴

为尺寸设置尺寸轴。除非选定了用尺寸轴选项，否则此选项不可用。选择尺寸轴按钮后，在您选择用于定义所需尺寸轴的线性元素之前，无法放置尺寸。

长度

显示以下各项的线性测量结果：

线条长度。
弧的弧长。
线条端点之间的水平或竖直距离。

角度

显示线条角度或圆弧扫掠角的角度测量结果。

优角-劣角

选择时只显示优角 (A) 和劣角 (B)。

如果清除了此选项，则可以在四个方位选项（四象限）中选择角度测量。

逆时针

将测量从以原点为中心的顺时针方向更改为逆时针方向。此选项只可用于角坐标测量。

半径

显示以下各项的半径测量结果：

圆弧
圆
椭圆
曲线

直径

显示圆弧或圆的直径测量结果。

全: 对于直径测量或对称直径测量，在显示一半或显示全部之间切换。当选择或清除此选项时，对称直径将显示一半或显示全部。

同心直径

显示同心圆和圆弧的直径测量。

法向直径

在法向平面测量元素的直径。与 PMI 尺寸一样，在模型中测量元素时，此选项可用。

相切

指定要显示与选定元素相切的测量结果。使用元素上最接近所选点的切点。如果仅选择两个元素中的一个进行切线测量，则会从非相切元素的关键点测量到最接近单击点的元素的切线。如果选择两个元素进行切线测量，则会测量最接近每个元素上单击点的两个相切点之间的距离。在以上两种情况下，天工将在必要时延伸元素以保留此关系。

如果在选择相切选项后选择关键点，则关键点将优先，并且不会显示相切测量。

折线

偏置半径测量的投射线，或从坐标测量中移除所有二次折弯。

公差组选项: 公差组中的选项不可用于智能测量命令。

锁定尺寸平面组选项

选择平面（按 F3 可解锁）: 用于通过单击平面或参考平面来指定用于创建模型测量的尺寸平面。尺寸平面控制如何计算值以及如何显示测量文本。平面保持锁定，直到按 F3 解锁它。

Note:
命令条上将显示其他选项，具体取决于为锁定选择的尺寸平面。例如，选择用于锁定的平行平面时，关键点、距离和步长等选项将可用。

其他组选项

尺寸的关键点: 显示模型测量时，您可以选择要测量的关键点类型。默认 3D 关键点过滤选项，仅选择圆和圆弧的中心或边的端点。
