块标签属性对话框

名称

指定可以包括在源块或块视图中的标签的名称。标签名称不需要在块或文档内不重复，但不能为空。标签名称可用于确定零件类型、零件号或零件用法，以提供说明，或传达任何其他的字母数字信息。

标签名称不等效于 AutoCAD 属性名称。

  • 如果块定义中不包括标签，则始终显示标签名称。

  • 当包含标签的块事例未解块时，标签将反过来将此名称显示为文本。

值
指定默认的标签值。可为标签键入一个值。或者，如果单击属性文本按钮，则可选择一个或多个属性文本的属性，其值可在放置块事例时自动提取和更新。

可将标签的行为设置为包含固定标签，块的每个事例中都会显示该标签。标签值也可在同一图纸中为一个部件的多个实例提供不重复标识符。如果未在源块中设置在所有事例中使用相同的值选项，则可以按事例覆盖标签值。

格式
在值框中修改当前光标位置的属性文本字符串提取的值或文本的格式。

显示设置值格式对话框供您选择格式。可应用的格式设置类型取决于选择格式按钮时的光标位置。例如对于提取文本值的属性文本，可以选择全部以大写字母显示文本。对于提取日期的属性文本，可以应用月份-日期-时间格式。

有关更多信息，请参见设置属性文本值的格式。

描述
提供有关标签名称-值对的描述性信息。描述字段的一种用法是在图纸中放置包含标签的块事例时提示输入不重复值。
在块事例中显示
清除该选项时，说明放置块时将不显示或打印标签名称和值。此设置不适用于作为独立文本对象创建的标签。
在所有事例中使用相同值
设置此选项时，将为标签分配固定值。放置块时，将在所有事例中都显示相同值。

  • 如果在定义源块时清除了此选项，并且后续将此选项设置为开，则所有事例都将重置为使用在源块中定义的值。

  • 如果设置了此选项并更改了现有标签中的值，则所有事例中的值都将改为源块的当前值。

放置块时要求输入值
指定将在放置块时显示标签名称、默认值和描述，以提示用户为标签验证或输入值。
在块内锁定位置
设置时，标签文本位置将相对于块事例固定。清除此选项后，可以找到标签手柄原点并将标签拖至块事例中的新位置，而不影响源块或块的其他实例。

文本

  • 定义新的块标签时，需要为块标签设置文本选项。如果创建标签时在块标签命令条上设置了使用尺寸样式映射按钮，则对这些文本选项的更改将覆盖全局尺寸样式。

    编辑块标签时，可以更改块事例中的任何默认文本设置而不影响源块或块的其他实例。

    字体

    设置块标签的字型。

    字型

    指定块标签中的文本所使用的字型。

    字体大小

    指定块标签中的文本大小。

    使用背景色填充文本

    使用当前的背景颜色填充块标签。图纸背景颜色在天工 选项对话框的颜色选项卡中设置。

    颜色

    设置文本颜色。

    文本对齐

    设置在标签内相对于其原点的默认文本对齐。

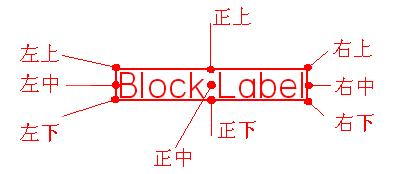

    此处显示了文本对齐选项，其中填充的点表示标签原点。

    下图中显示左下、中下和右下选项。

    文本角度

    设置标签文本的角度，以度为单位。

    宽高比

    指定块标签的宽高比。
