错误命令

当设计更改对模型产生非预期影响时，通常会出现顺序建模特征错误。

两种常见的错误是：

• 编辑除料特征时未移除任何材料。

• 编辑特征时创建了非歧义拓扑。

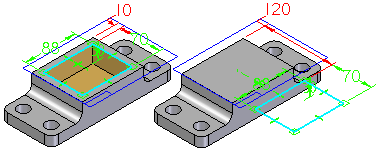

如果在零件中构造顺序建模除料，则编辑除料尺寸会导致没有从模型中移除任何材料，特征失败。天工 CAD 确定这是除料特征的无效条件，错误命令按钮将被激活。例如，如果将 10 毫米尺寸编辑为 120 毫米，则除料特征将不再从零件中除料。

如果在零件中构造顺序建模拉伸，则编辑拉伸尺寸会导致构造出非歧义拓扑，特征失败。天工 CAD 确定这是无效条件，错误命令按钮将被激活。

非歧义拓扑是指单个体上的两个或多个面在理论点或理论线处连接，并形成零厚度边。

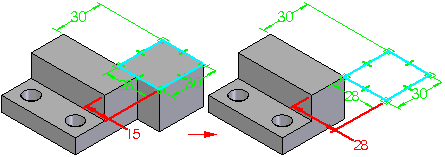

例如，如果将 15 毫米尺寸编辑为 28 毫米，将在面相交的位置创建一条零厚度边。

显示出错助手对话框时，将显示错误列表、错误的原因以及修正错误可以采取的纠正操作。单击列表中的错误时，将更新图形窗口内容，以显示受错误影响的设计元素。

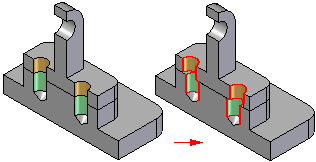

例如，在顺序建模中，如果存在非歧义拓扑结构，则可以单击出错助手中的相关条目，显示会进行更新以显示导致错误的模型面 (A) (B)。

可以使用对话框上的按钮来修正错误或删除元素。例如，如果对装配进行大的设计更改并删除不需要的零件，则与该零件相关的其他特征可能会受到影响。随后可使用出错助手对话框来查找问题，并按要求修正特征。

未能重新计算装配中某一零件位置的原因可能是：您对相邻零件进行了设计更改，导致不能正确地重新计算装配关系。

例如，如果利用相邻零件上的圆柱面来确定具有同轴心关系的零件的位置，而后编辑相邻的零件使得两个零件之间的面不再具有同轴心关系，则系统无法重新计算关系，随后零件将被添加至出错助手的列表中。

未能重新计算零件位置的原因还可能是：您删除或压缩了以前用来定位该零件的相邻零件上的特征。

当存在装配关系错误时，可以使用出错助手对话框上的出错助手按钮 打开配合关系管理器。配合关系管理器显示错误和失败关系。可以使用快捷命令来压缩、删除或编辑关系。
