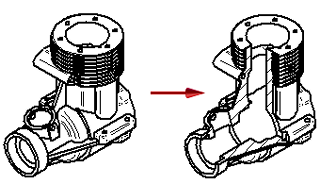

创建局部剖视图

选择工程图选项卡→视图组→局部剖命令 。

执行以下所有步骤可绘制剖面轮廓 (1)：

1. 在工作图纸上，单击用作源视图以定义剖面轮廓的图纸视图。

2. 画出定义要分解区域的轮廓线的封闭轮廓。绘制轮廓时，按 Shift 键可以 15 度为增量绘制线条。

3. 在功能区中，单击关闭局部剖按钮。

设置剖面 (2) 的延伸或深度：

1. 将光标置于与绘制轮廓的源视图呈正交关系的图纸视图上，然后将光标从几何体上移过。

   一条红色的深度平面线将随光标一起移动。线上附着的着色矩形表示轮廓对模型的切除深度。



2. 执行以下操作之一：

   • 要定义关联延伸深度，请单击关键点（中心点、端点或中点）或中心线。

   • 要定义非关联延伸深度，可以：

     • 按 Shift 键的同时单击关键点或中心线。

     • 在命令条的深度框中输入值，然后按 Enter 键。

     • 在当前视图的自由空间中单击鼠标。

     Tip:

     • 剖面延伸深度是从您绘制轮廓的面中开始测量的。

     • 若要控制您移动光标时距离增加的增量，则在命令条的步幅框中输入一个值。

选择您想要分解的图纸视图 (3)。可以选择绘制轮廓的图纸视图，或者其他图纸视图。

局部剖垂直于绘制轮廓的面。
