在指定距离处连接断裂线

在断开图中，您可以约束断裂线，使其与几何图形保持特定距离。例如，与孔的边缘保持特定距离。

示例:

1. 右键单击带有断裂线的图纸视图，然后选择在视图中绘制命令。

2. 在 在视图中绘制 环境中，执行以下操作：

   1. 图层选项卡上，创建新图层并将其重命名，例如命名为孔边距。

   2. 双击新创建的图层名称，使其成为活动图层。

   3. 使用直线命令绘制一条直线，您将用它放置尺寸。

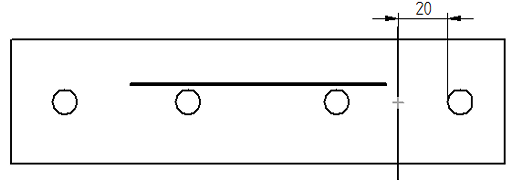

   4. 使用智能尺寸命令添加尺寸标注，该尺寸标注将直线固定在距孔边缘所需距离处。



   5. 在功能区中，单击关闭在视图中绘制。

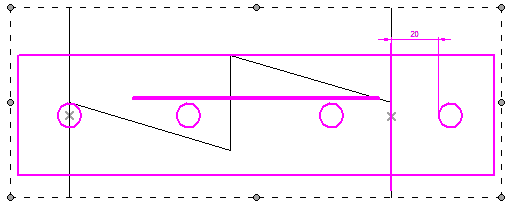

3. 单击并拖动折线到您绘制来创建折线和已标注尺寸的线之间的连接关系的直线。



4. 在图纸视图选择命令条上，单击显示断开图按钮再次断开视图。



5. 在图层选项卡中的图纸视图收集器中，右键单击图层名称您创建并选择隐藏命令。

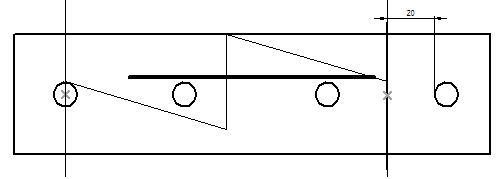

   隐藏线和尺寸。
