创建公差表

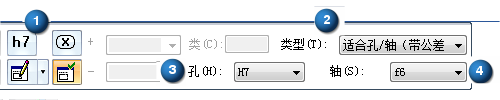

活动图纸页上必须首先有配合尺寸，然后才可以创建公差表。

1. 单击工作图纸页标签或 2D 模型图纸页来显示包含配合尺寸的图纸页。

2. 选择工程图选项卡→表组→公差表。

3. 在公差表命令条上，从选择方法列表中，选择以下方法之一：

   • 要选择图纸页上的所有配合尺寸，请从列表中选择按活动图纸页选项

   • 要选择某个图纸视图中的所有配合尺寸：

     1. 从列表中选择按图纸视图选项。

     2. （可选）要包含图纸视图内的尺寸以及附加到图纸视图的尺寸，请单击命令条上的属性按钮，然后在选项选项卡上，选择包含图纸视图中的尺寸。

     3. 单击一个或多个 2D 视图或零件视图。

   • 要在活动图纸页上手动选择一个或多个配合尺寸：

     1. 从列表中选择按用户选择选项。

     2. 单击一个或多个单独的尺寸，或者围绕一组尺寸拖出一个框来选中它们。可以通过按住 Shift 并单击来从选择集中移除尺寸。

4. 要在放置公差表之前调整其格式，请单击属性按钮，然后在公差表属性对话框中更改。

5. 在命令条上，单击接受。

6. 在图纸页上，单击以放置表。
