钣金

新增成形工具命令

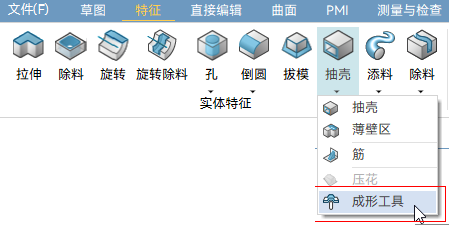

使用成形工具命令，可以将零件造型定义为成形工具特征。

在此过程中，您需要指定停止面和要移除的面。

成型工具特征保存到特征库后，可以作为冲压模具供钣金调用。

此命令在顺序建模零件环境可用。

工作流程：

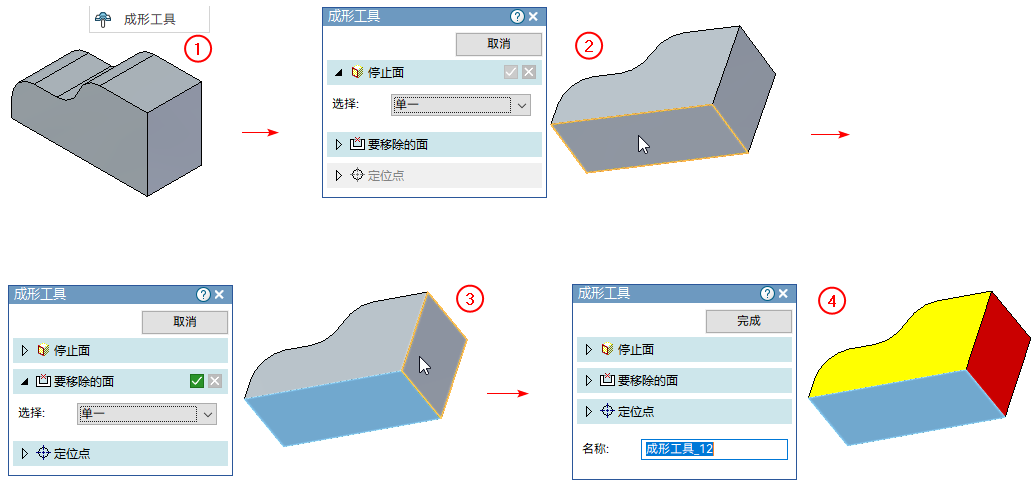

  1. 构建实体特征，然后激活成形工具命令，如下图①。
  2. 指定停止面，如下图②；指定要移除的面，如下图③。
  3. （可选）更改定位点。
  4. 保存零件文档。
Note:

一些成形工具特征可能无法构造出冲压特征，例如：

  • 成形工具特征的停止面和成形面不相交。
  • 成形工具特征建立在构造体上。
  • 成形工具特征由不相交的多实体构成。

更多信息，请参考：

新增冲压模具功能

您可以将成形工具特征从特征库添加到钣金，直接构造冲压特征。

此功能在顺序建模钣金环境可用。

工作流程：

  1. 打开特征库窗格，将成形工具特征拖入图形窗口。
  2. 指定冲压起始面，如下图①。
  3. 指定成形工具定位点的位置，如下图②。
  4. 设置参数，如下图③。
Note:

一些成形工具特征可能无法构造出冲压特征，例如：

  • 成形工具特征的停止面和成形面不相交。
  • 成形工具特征建立在构造体上。
  • 成形工具特征由不相交的多实体构成。

更多信息，请参考：
