装配

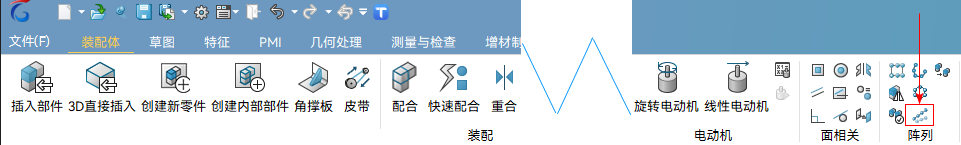

新增线性阵列命令，用于对装配中的零部件、装配特征在一个或两个方向生成线性阵列。

工作流程：

1. 激活线性阵列命令，选择要阵列的元素，如下图①。或先选择要阵列的元素，再激活线性阵列命令。
2. 指定第一个阵列方向，并设置参数，如下图②。
3. （可选）指定第二个阵列方向，并设置参数，如下图③。
4. （可选）压缩多余的事例，如下图④。

更多信息，请参考：

• 线性阵列命令
• 线性阵列命令条
• 示例：线性阵列

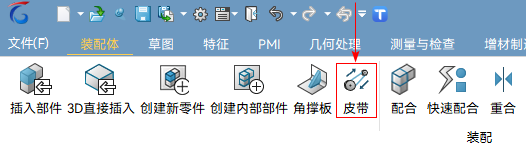

装配环境新增皮带命令，通过选择皮带将要通过的皮带构件上的圆柱面或圆柱边来创建皮带。皮带构件可以是皮带轮、齿轮、转轮等。

工作流程：

1. 激活皮带命令。
2. 依次选择皮带构件上的圆柱面或圆柱边，如下图①。

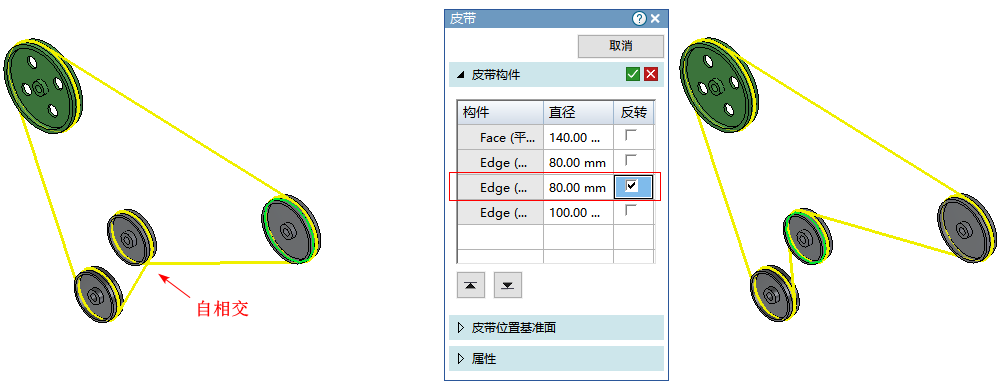

3. （可选）如果自相交，则需要调整皮带位置，如下图②。
4. （可选）修改皮带位置基准面。
5. （可选）指定皮带属性，如下图③。

更多信息，请参考：

• 皮带命令
• 皮带命令条
• 示例：创建皮带

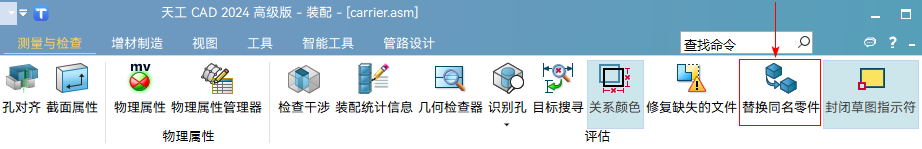

装配环境新增替换同名零件命令，用于检查当前装配是否包含不同文件夹下的同名零件。

当装配中存在不同文件夹下的同名零件时，装配统计信息、以及工程图中的零件明细表会将这些同名零件单独统计。同名零件不易区分，如果它们是完全相同的零件，则常常需要手动合并。

同名零件的处理分两种情况：

• 如果是完全相同的零件，则选择以下操作之一：
  • 使用右键菜单中的按选中项替换组选项。



  • 全部选中后将其全部替换为新零件。



• 如果是不同的零件，只是名称相同，则逐一替换为新零件。



更多信息，请参考：

• 替换同名零件命令
• 替换同名零件对话框

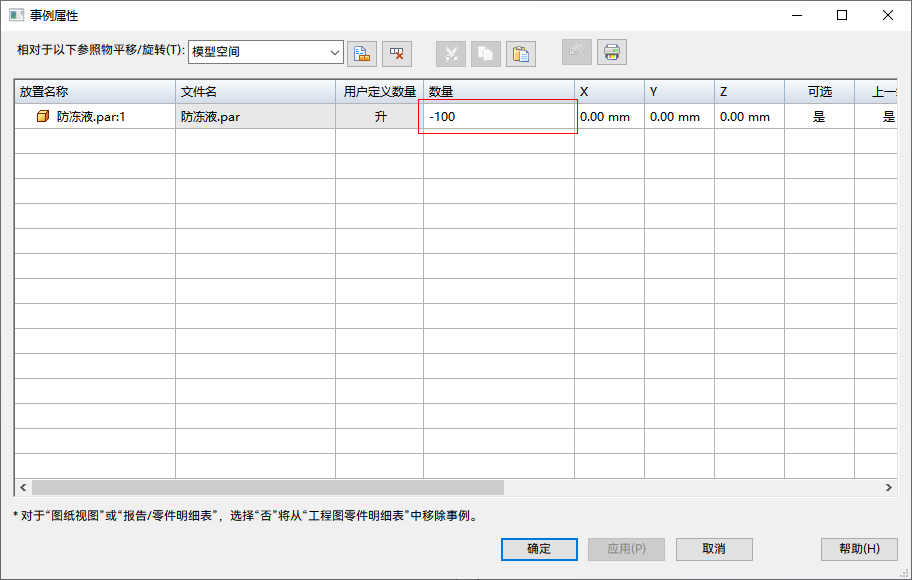

现在，装配体中虚拟部件（即非图形零件）的数量支持负实数、零和正实数。以前，只支持零和正实数。

更多信息，请参考：

• 创建使用单位和值的非图形零件
• 事例属性对话框

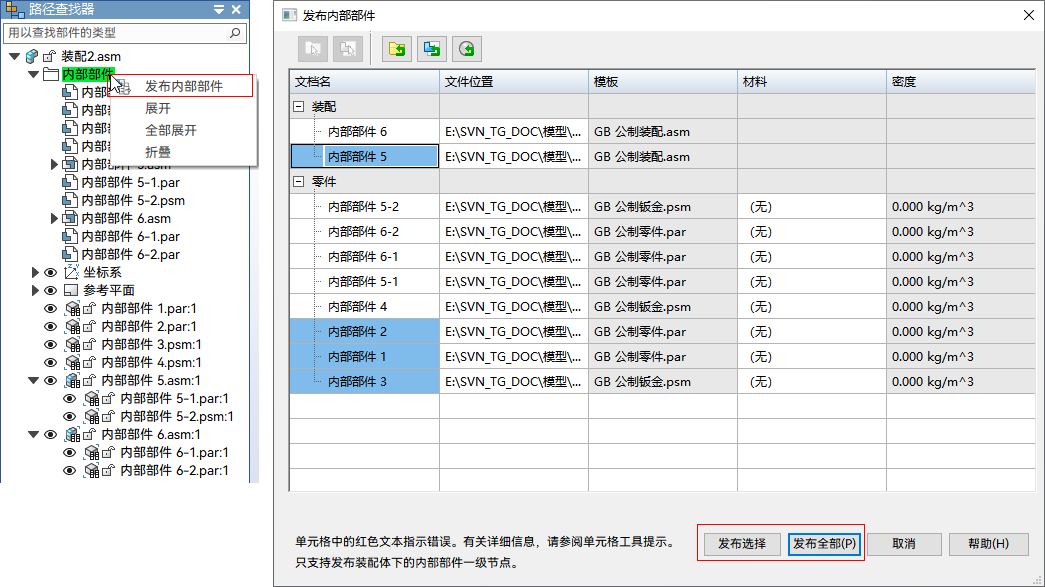

现在，用户可自主选择一个或多个内部部件进行发布。以前，只能发布装配体中所有的内部部件。

更多信息，请参考：

• 发布内部部件概述
• 发布内部部件
• 发布内部部件对话框

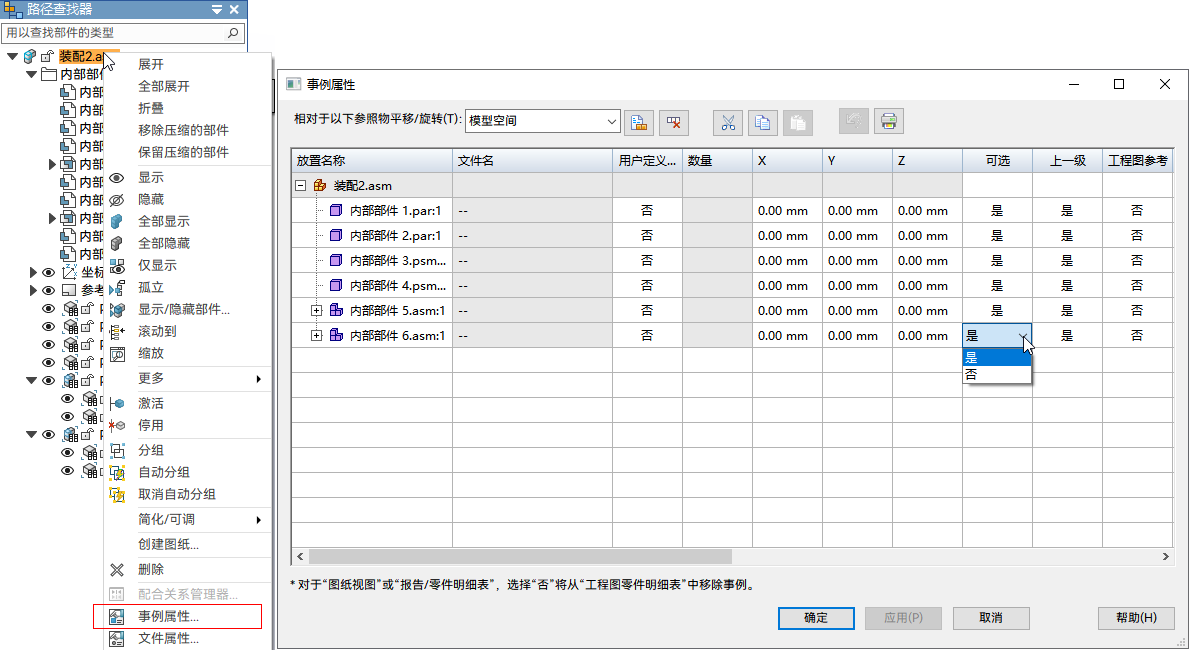

现在，装配体中内部部件的事例属性可以像普通零部件一样修改和定制。

更多信息，请参考：

• 装配中的系统事例属性
• 装配中的定制事例属性

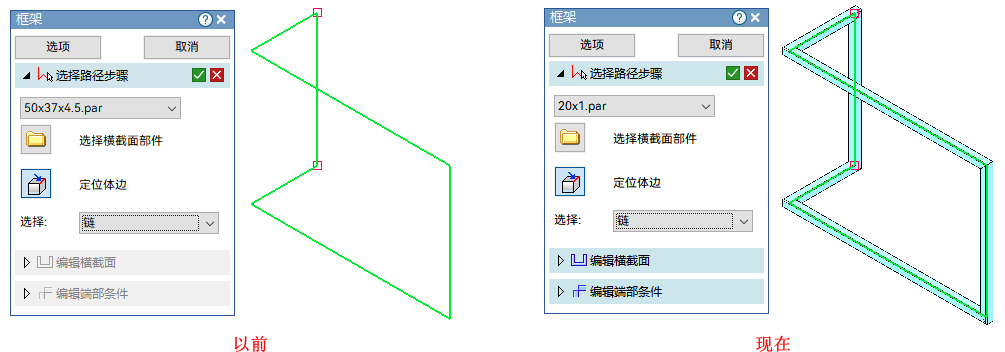

现在，在框架设计环境，使用框架命令创建框架时，图形窗口实时显示框架的预览效果，包括整体构造和拐角处理方式。

更多信息，请参考：

• 框架设计工作流

现在，编辑框架部件的2D或3D草图时，对应的框架实体会自动隐藏，为用户提供更简洁的操作界面。退出草图环境后，框架实体会自动显示。

删除命令和压缩命令已增强，支持对顶层装配的任意层级的零部件进行删除和压缩操作。以前，只支持对顶层装配的一级零部件进行删除和压缩。

在装配中，使用选择工具的几何优先模式选择点、线、面进行删除时，会删除点、线、面所属的零部件。

更多信息，请参考：

• 删除命令
• 压缩命令（装配事例）

将偏置类型设置为范围时，图形窗口现在会显示红色箭头以指示偏置方向。箭头方向从偏置最小值指向偏置最大值。

更多信息，请参考：

• 配合命令条

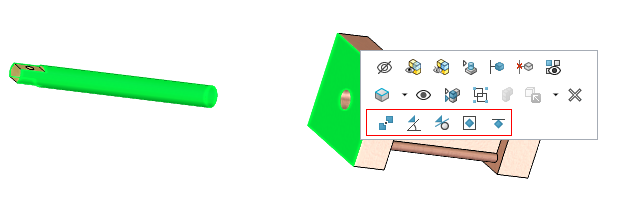

现在，只需开启选择工具的几何优先模式并选取（按Ctrl键）两个不同零部件上的点、边线或面，就可以从关联工具条快速添加配合关系。

更多信息，请参考：

• 关联工具条

添加配合关系时，现在可以直接选择被遮挡的目标元素，用户无需反复调整模型视角，如下图。

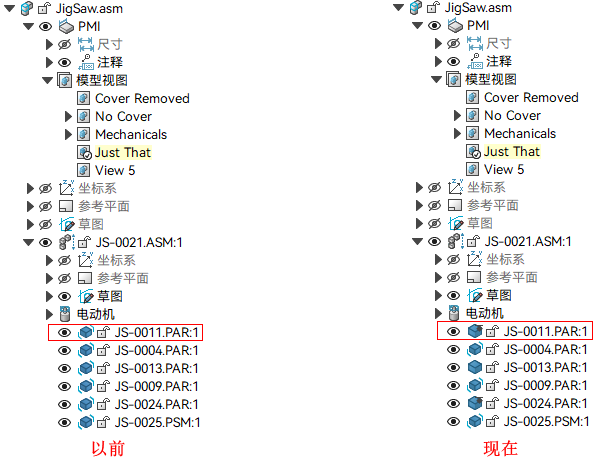

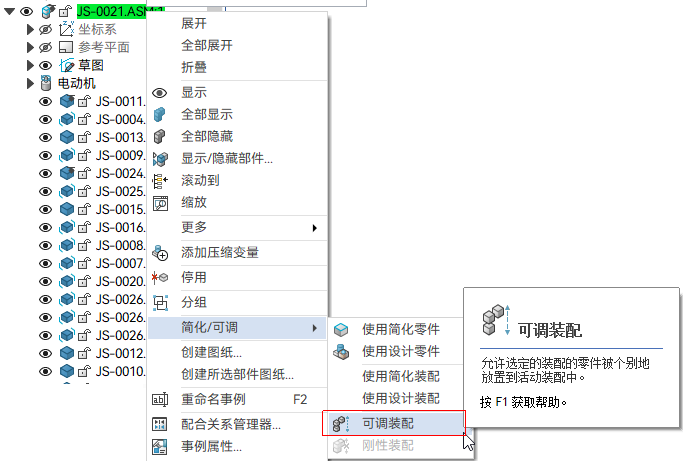

将子装配设置为可调装配后，子装配内零件的固定关系会被压缩，现在已修复此问题。

更多信息，请参考：

• 可调装配和刚性装配

装配环境，可以通过鼠标右键单独旋转无任何约束的零件以观察或调整其角度。当鼠标右键释放时，右键菜单会弹出，影响后续操作。

现在，此问题已修复。使用鼠标右键旋转零件后，不会弹出右键菜单。

现在，自动滚动装配路径查找器 (L)选项已默认开启。当用户在图形窗口中选择零部件时，路径查找器会自动定位到所选的零部件并高亮显示。

以前，在装配中新建零件并原位编辑绘制草图或直接在装配中绘制草图，当草图轮廓与模型轮廓重叠时，智能尺寸难以选中草图轮廓进行标注。

现在，此问题已修复。标注尺寸时，草图是优先选择项。
