零件及草图

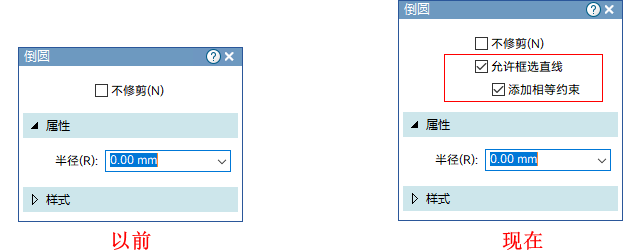

在2D草图环境中，倒圆命令已增强，支持框选多条直线进行批量倒圆。

支持添加相等约束，如下图。

2D草图环境中的对称命令已增强，支持在对称命令激活状态更改对称轴。当需要对多个元素应用不同的对称轴添加对称约束时，这一改进可以极大提高工作效率。

以前，要更改对称轴，用户不得不切换到对称轴命令。

更多信息，请参考：

• 对称命令
• 使元素以轴为中心对称

以前，当草图中有两个或以上端点与基准坐标有约束关系（连接或/和点在其上）时，草图不支持自动缩放，如下图。

现在，当草图中有两个或以上端点与基准坐标有约束关系时，只要其中一个端点与原点重合（通过捕获原点进行绘制）且是先于其它与基准坐标有约束关系的端点绘制的，自动缩放草图功能就可以正常运行，如下图。

更多信息，请参考：

• 自动缩放草图

用户在绘制草图时，常常需要先绘制大致轮廓，再添加尺寸约束和关系约束。在自动标注尺寸命令开启时（默认开启），以前的默认选项绘制几何体时会为所有绘制的几何元素创建驱动尺寸，导致用户在添加约束时非常不便。

现在，默认选项已更改，仅当用户使用键入的值创建几何图形时，才会创建驱动尺寸。

更多信息，请参考：

• 自动标注尺寸页（智能草图对话框）

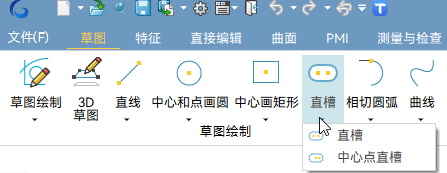

2D草图环境和工程图环境新增直槽命令与中心点直槽命令。

• 直槽命令：通过两个端点创建直槽。
• 中心点直槽命令：通过中心点和端点创建直槽。

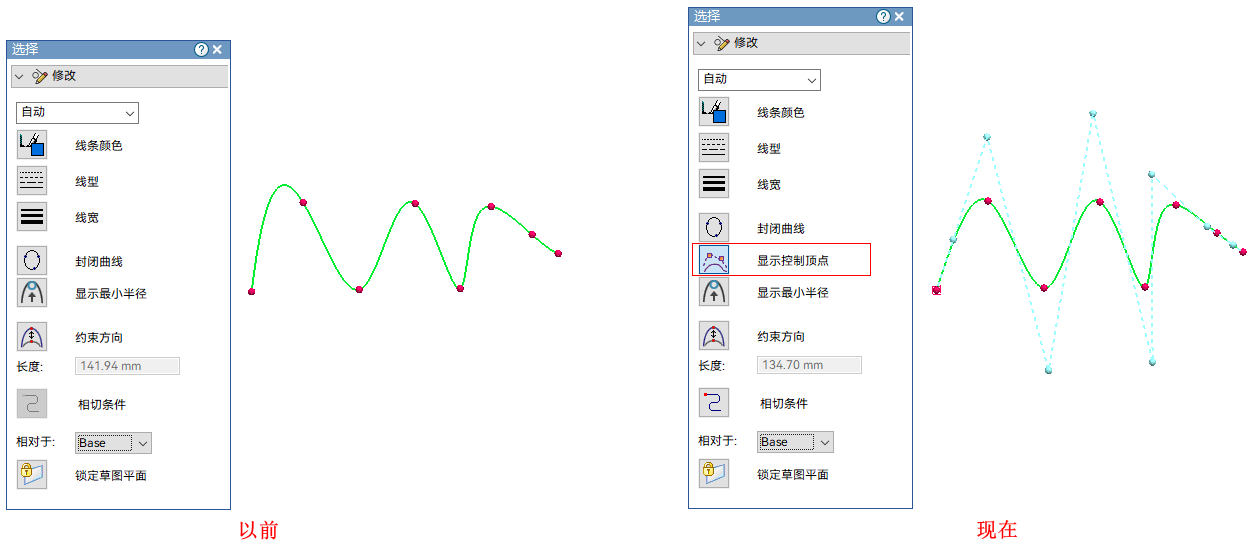

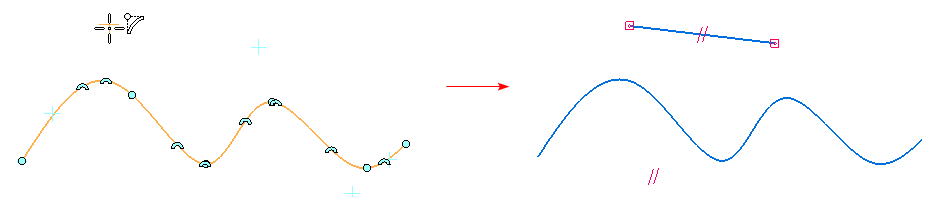

3D草图环境下的3D曲线命令已增强，支持显示曲线的控制顶点。使用控制顶点可以精细地调整折弯的位置。

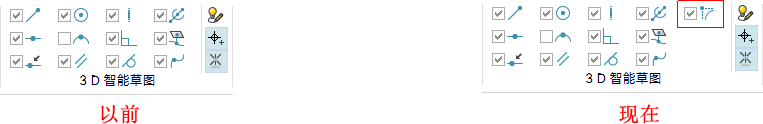

3D智能草图增加曲线控制顶点选项，如下图。

勾选后，在绘图过程中可以识别同一草图中曲线的控制顶点。

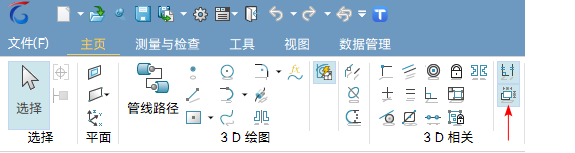

3D草图环境，关系颜色命令默认开启。

更多信息，请参考：

• 关系颜色命令

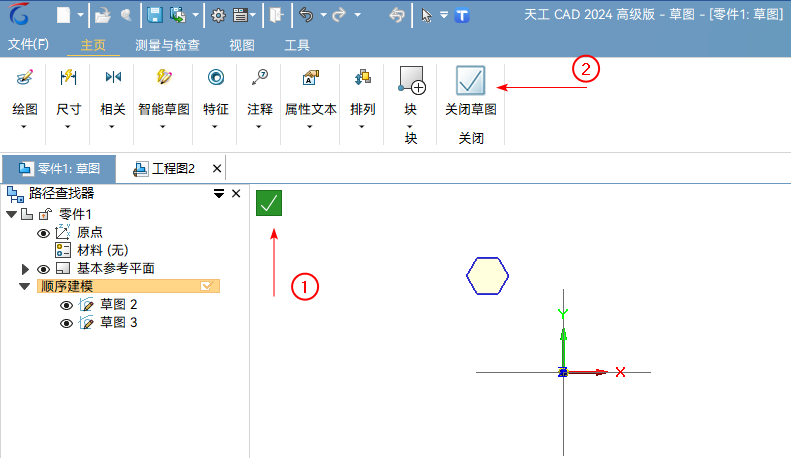

以前，用户可通过单击关闭草图命令或按钮来退出草图，如下图①和②。

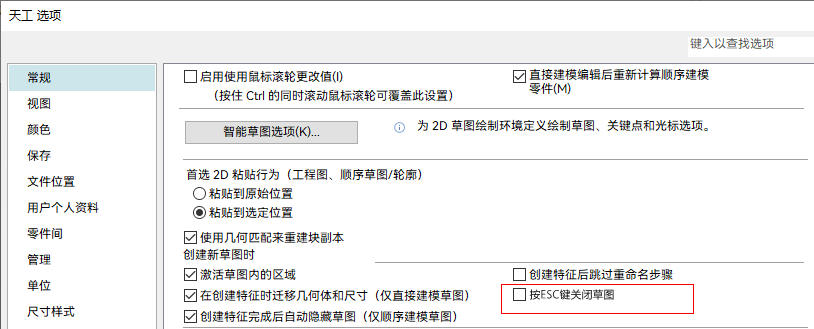

现在，天工选项 > 常规页增加了新的选项，如下图。勾选后，可以按 Esc键直接退出2D草图环境。

更多信息，请参考：

• 绘制草图的快捷方式

在顺序建模和装配环境，完成草图或特征的最后一步是重命名。在建模过程中，一些用户更倾向于先使用默认名称，后续再根据需要使用重命名事例命令对名称进行修改。

现在，天工选项对话框新增了设置项，允许用户在完成草图或特征时，跳过重命名步骤，从而提高设计效率。

更多信息，请参考：

• 常规页（天工选项/零件和钣金环境）
• 常规页（天工选项/草图环境）
• 常规页（天工选项/装配环境）

更多信息，请参考：

• 隐藏所有草图命令
• 常规页（天工选项/零件和钣金环境）
• 常规页（天工选项/草图环境）
• 常规页（天工选项/装配环境）

在顺序建模环境，如果轮廓是在激活特征命令后绘制的，则创建特征后，轮廓会成为特征的子节点。如果删除特征，则轮廓子节点会一并被删除。

现在，确认删除对话框增加了保留轮廓选项。保留的轮廓可以用于再次构造特征。

更多信息，请参考：

• 删除特征或参考元素

零件环境（顺序建模）中的倒圆命令增加了 3 种智能识别边线的方法，如下图①。在处理包含丰富特征的复杂模型时，这一改进可以提高设计效率。

同时，对参数项全部圆角和全部倒圆的名称进行了更新，如上图②。这一更新包含以下命令：

• 零件环境（顺序建模）中的倒圆命令和倒角命令。
• 零件环境（直接建模）中的倒圆命令和复杂倒圆命令。
• 钣金环境（顺序建模）中的倒角命令。

3 种智能识别边线的方法中，有 2 种应用到了装配环境中的倒圆命令，如下图。

3 种智能识别边线方法的区别：

• 末端环：通过选择边来选择由同一个封闭轮廓经拉伸/除料产生的在拉伸/除料方向上的所有边。



• 末端内循环：通过选择边来选择由同一个平面内所有封闭轮廓（不包括平面外的轮廓）经拉伸/除料产生的在拉伸/除料方向上的所有边。



• 特征内部：通过选择特征来选择该特征除起始面外的所有边。



更多信息，请参考：

• 倒圆命令条（顺序建模）
• 倒角命令条（顺序建模）
• 倒圆命令条（直接建模）
• 复杂倒圆命令条（直接建模）
• 倒圆命令条（装配环境）

方向盘功能已增强，用户只需简单操作，便可将方向盘与指定坐标系重合，实现对模型方位的重新定义。

当选择体时，方向盘的轴会显示不同的颜色，与坐标系轴的颜色一一对应。

此功能在零件和钣金的顺序建模和直接建模环境可用。

工作流程：

1. （仅顺序建模）激活移动面命令。
2. 选择一个或多个体，方向盘被激活，如下图①。
3. 调整方向盘的位置和角度，如下图②。
4. 选择方向盘的任意轴，如下图③。
5. 选择坐标系，如下图④。

相关信息，请参考：

• 方向盘概述
• 使用方向盘重新定义模型的方位

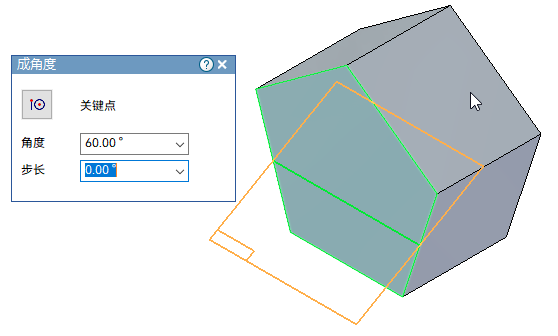

成角度命令已增强，支持选择零件平面或参考平面上的草图直线作为旋转轴。

更多信息，请参考：

• 成角度命令

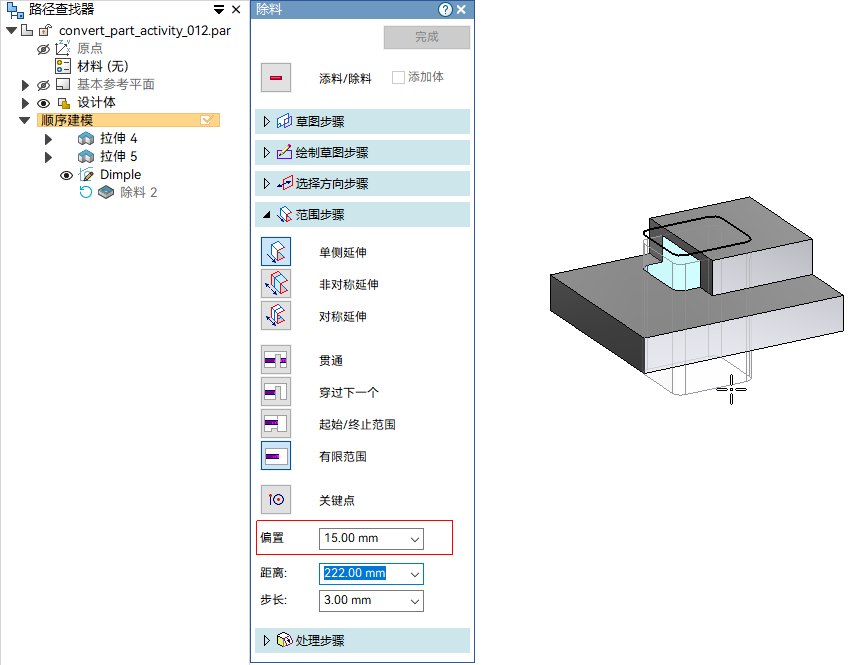

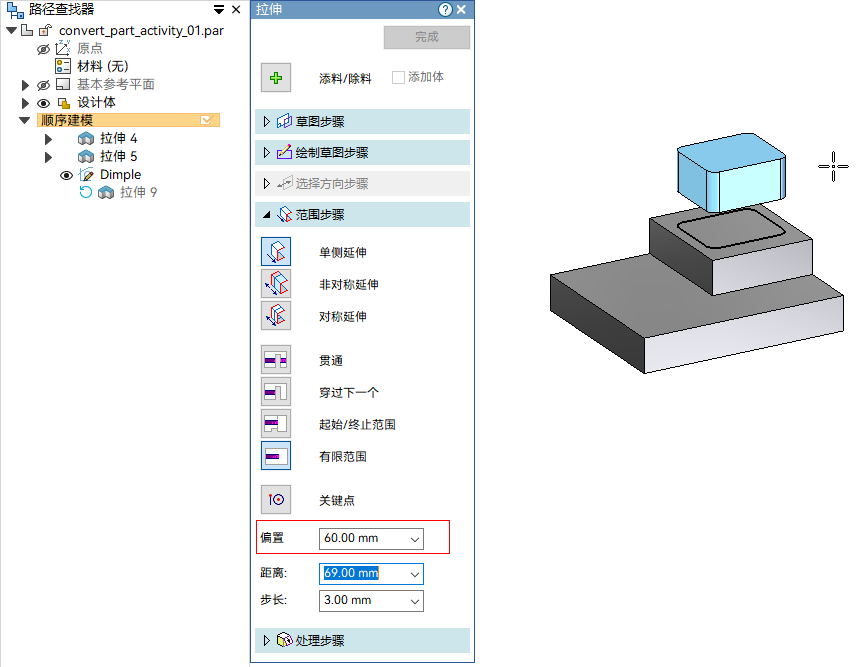

顺序建模环境和装配环境，拉伸命令和除料命令的有限范围模式下增加了偏置选项。

更多信息，请参考：

• 拉伸命令条（顺序建模和装配环境）
• 示例：使用有限选项构造拉伸
• 除料命令条
• 除料命令

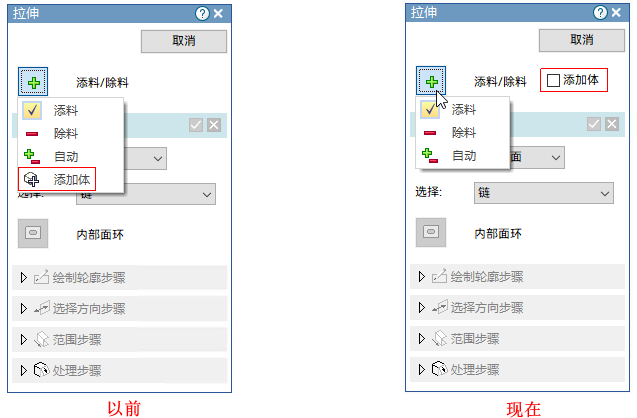

顺序建模环境，拉伸命令条和旋转命令条上添加体选项的位置已调整。

更多信息，请参考：

• 构造拉伸或除料
• 拉伸命令条（顺序建模和装配环境）
• 构造旋转拉伸或除料
• 旋转命令条

螺纹孔分类选项已优化，用户可以更高效地筛选螺纹孔规格。具体优化如下：

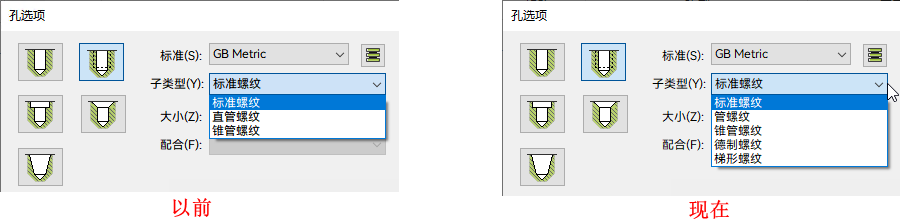

• 在使用孔命令添加螺纹孔特征时，孔选项对话框中螺纹孔的子类型分类更精准。

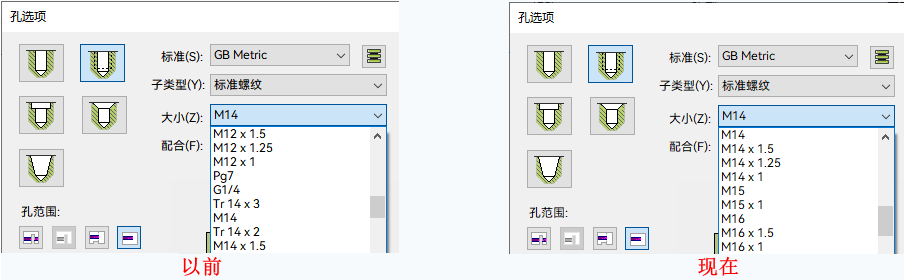

  选择子类型后，大小下拉框提供更匹配的选项。

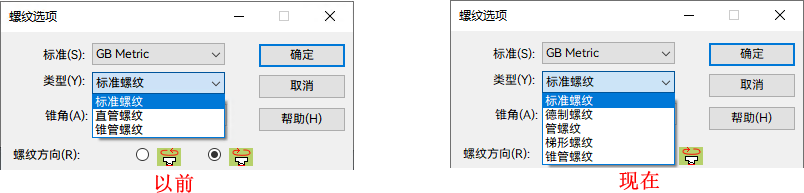

• 使用螺纹命令添加螺纹特征时，螺纹选项对话框中的类型选项已优化。



更多信息，请参考：

• 孔选项对话框（螺纹孔）
• 螺纹选项对话框（直接建模）
• 螺纹选项对话框（顺序建模）

顺序建模环境，槽命令已集成常用的GB沉头槽类型，每种类型都预设了精确的尺寸和样式参数。用户可以轻松选择合适的沉头槽类型以创建槽特征，也可以基于这些参数自定义新的规格。

更多信息，请参考：

• 槽命令条（顺序建模和装配环境）
• 槽选项对话框
