复杂倒圆命令条（直接建模）

指定所倒圆的边可具有可变半径值。选择了要倒圆的边后，通过为位置选择顶点和关键点并输入要采用的半径值来定义要在选择顶点步骤中采用的半径值。

指定倒圆将是所选两个曲面之间的复杂倒圆。如果所选的曲面都是以相切方式连接的曲面链的一部分，则倒圆将应用于曲面链。如果设置了该选项，则只能选择那些属于某个实体的面。

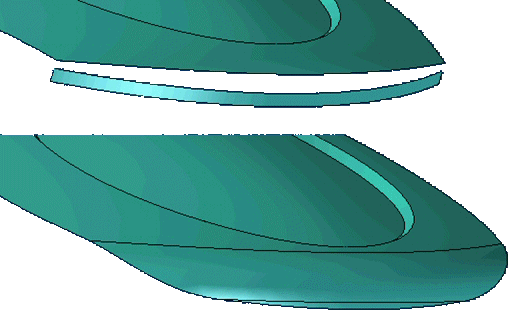

指定倒圆特征将是所选两个曲面之间的复杂倒圆。如果所选的曲面都是以相切方式连接的曲面链的一部分，则倒圆将应用于曲面链。如果设置了此选项，也可指定是要修剪输入曲面还是要修剪使用曲面倒圆参数对话框倒圆的输出曲面。如果设置了该选项，则只能选择那些作为曲面体的部分的面。

此按钮的功能会随着特征构造的过程而发生变化。根据其他步骤中提供的输入，预览按钮显示已构造特征的外观。使用完成按钮可构造特征。预览或完成特征后，可以通过在命令条上重新选择适当的步骤来对其进行编辑。取消按钮将放弃所有输入并退出命令。

设置用于构造倒圆特征的边选择方法。可以使用选择方法的任意组合来选择一组要倒圆的边。按住 Ctrl 键以取消选择边。

对于可变倒圆：

• 边/角 - 选择个别的边，或通过选择角来选择所有与该角相邻的边。
• 链 - 选择连续的相切边链。
• 面 - 通过选择面来选择面的所有边。
• 环 - 通过选择面然后选择一个环来选择该面的个别环的所有边。
• 特征 - 通过选择特征来选择该特征的所有边。
• 全部凹边 - 通过选择零件来选择零件的所有面向内的边。
• 全部凸边- 通过选择零件来选择零件的所有面向外的边。

对于倒圆和曲面倒圆：

• 面 - 通过选择面来选择面的所有边。

设置倒圆的横截面形状。该选项只有在设置了倒圆选项时才可用。可选择以下选项：

• 相切连续 - 创建恒定半径的圆形横截面倒圆。设置此选项时，可使用半径框定义所需的半径大小。
• 恒定宽度 - 在两个所选面间创建弦宽恒定的圆形横截面倒圆。设置此选项时，可使用宽度框定义要采用的弦宽。
• 倒角 - 创建等深度斜角倒圆。设置此选项时，可使用回切框定义要采用的回切值。
• 斜角 - 使用一个值控制从相邻面除料的量来创建斜角倒圆。设置此选项时，圆角面的尺寸由回切选项指定，从相邻面除料的量则由值选项确定。可以键入一个大于 0 但小于等于 10.0 的值。输入值 1.0 将创建 45 度斜角。
• 曲率连续 - 控制倒圆曲面的连续性或柔性度。设置此选项时，半径框将定义横截面半径，值框用来控制壁间曲面的连续性或倒圆的柔性度。值小于 1.0 时，将创建更扁平更像倒角的横截面。大于 1.0 的值将会延伸所选曲面并创建更小的倒圆半径。值通常在 0.0 到 10.0 之间。

若设置了斜角选项，可使用值来控制从相邻面除料的量。

设置了曲率连续选项时，可使用值选项控制倒圆横截面的形状。

在上面的几幅图中，连续值分别为 0.5、1.0 和 2.0。

设置倒圆的半径。您可以输入半径值，也可以从列表中选择预设值。

指定倒圆的弦的宽度。对倒圆形状设置了恒定宽度选项时，此选项可用。

指定圆角的回切值。对倒圆形状设置了倒角选项时，此选项可用。

指定倒圆的线性长度值。对倒圆形状设置了斜角选项时，此选项可用。

接受边选择准则并选择所有符合准则的边。

清除所有选定边及边选择准则。

仅对于复杂倒圆，修改倒圆以保持所选边或越过所选边继续倒圆。

仅对于复杂倒圆，为倒圆定义相切保持线。可以为每个输入面或仅为其中一个输入面定义相切保持线。

仅对于复杂倒圆，保持倒圆的默认半径。

仅对于复杂倒圆，根据相切保持线改变半径。
