测量与检查
新增最小包络尺寸命令
使用最小包络尺寸命令
，可根据指定坐标系计算和显示零件的最小包络尺寸，并可在保存文件时将此信息写入文件属性中。
此命令在零件和钣金环境可用。
工作流程：
- 从功能区，激活最小包络尺寸命令，如下图①。
- 选择坐标系，如下图②。
- 勾选写入文件属性，单击确定，如下图③。
- 后续操作：在文件属性对话框查看写入的尺寸值，如下图④。
Note:
- 所计算的最小包络尺寸为基于指定坐标系且包含模型中的所有可见与隐藏的设计体、构造体、几何元素的最小包围盒尺寸。
- 在文件属性中写入最小包络尺寸方法：
- 使用最小包络尺寸命令。这种方法不支持装配文档。
- 直接在文件属性中修改外形尺寸。
- 使用命令的批量写入外形尺寸功能。
当使用不同方法多次写入时，文件属性中将保留最后一次写入的值。
- 当模型改变时，文件属性中的外形尺寸不会实时更新，您需要重新写入。
更多信息，请参考：

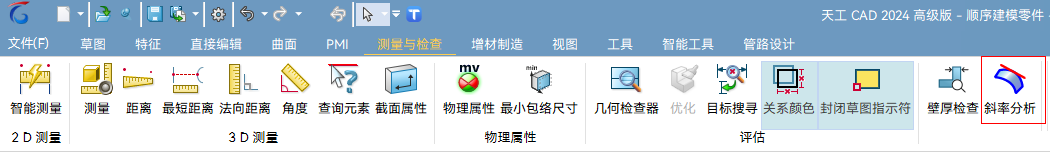

可以通过可视化方式查看某个曲面上的所有点的表面法向与垂直于参考矢量的平面之间的角度。
