工程图

尺寸命令条UI已优化，包括：智能尺寸、间距、夹角、坐标尺寸、角坐标尺寸、对称直径、倒角尺寸、附加尺寸。

• 属性组：
  • 尺寸类型移入公差组，如下图①。
  • 特征标注选项添加了选项名称，如下图②。
  • 插入数值选项移入标注尺寸文本组，选项名称修改为插入公差，如下图③。
  • 勾选检查尺寸时，所有尺寸文本都包含在检查框中。以前，通过前缀选项添加的文本显示在检查框外。
• 标注尺寸文本组：
  • 格式、特殊字符、特征参考、智能深度等四个选项已移除，符号和值增加直径符号、正负符号、插入公差按钮，如下图④。
  • 非特征标注时，文本框可编辑。以前只有特征标注时，文本框才可编辑。
  • 光标定位到文本框中的字符串时，提示框显示字符串名称，如下图⑤。
  • 符号和值增加了新的表达式 %RX ，用于将尺寸文本显示在尺寸线另一侧，如下图⑦。
• 公差组：
  • 新增公差样式保存功能，如下图⑥，保存的公差样式可以在后续使用时直接调用。

更多信息，请参考：

• 尺寸命令条
• 选择符号和值对话框

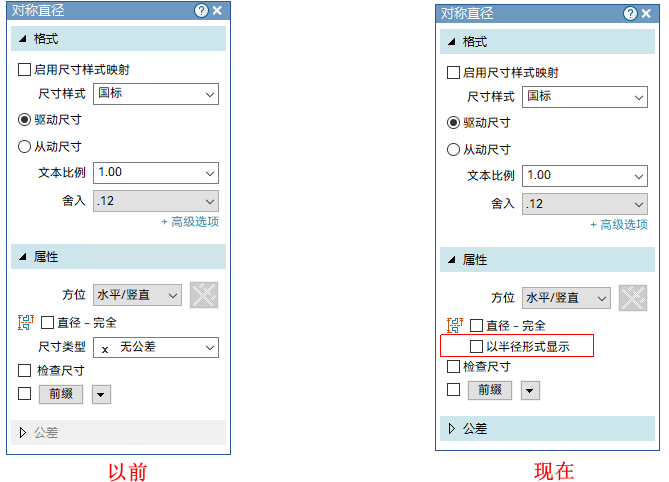

对称直径命令已增强，支持以半径形式显示对称直径值。

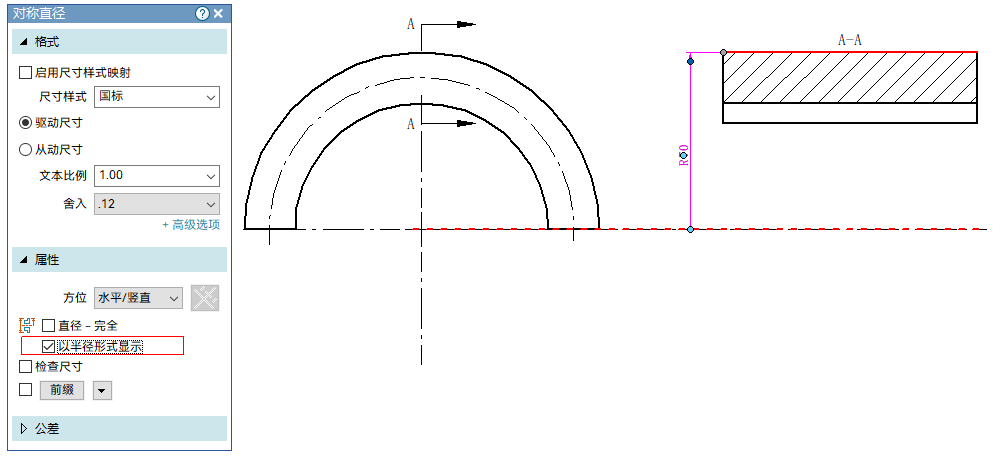

使用此增强功能可以很方便地标注剖视图中圆弧的半径。

更多信息，请参考：

• 放置对称直径尺寸

使用附加尺寸命令给尺寸添加公差时，以下问题已修复：

• 上公差符号，切换+/-后，尺寸标注不能同步更新，需要按Enter才能更新，且更新后+/-显示相反，如下图。
• 下公差符号，切换+/-后，尺寸标注不能同步更新，需要按Enter才能更新。

更多信息，请参考：

• 附加尺寸命令
• 使用附加尺寸命令重新附加尺寸或注释

对局部剖和局部放大图中的圆弧添加半径或直径标注，当尺寸线不在圆弧上时，现在会显示圆弧延伸线，如下图。

工程图环境，对剖视图中的圆柱/孔进行尺寸标注时，如果剖切线经过圆柱/孔的中心线，则自动添加直径符号。

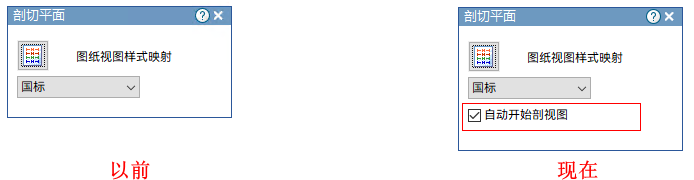

剖切平面命令已增强，支持在定义剖切平面后自动开始剖视图绘制。

工作流程：

1. 选择图纸视图，再选择剖切平面命令；或者先激活剖切平面命令，再选择图纸视图，如下图①。如果在命令条上勾选了自动开始剖视图，则需要执行步骤 5 。
2. 绘制剖切平面线，如下图②。
3. 关闭剖切平面，如下图③。
4. 单击以定义剖视图方向，如下图④。
5. 在合适的位置单击以放置剖视图，如下图⑤。

更多信息，请参考：

• 剖切平面命令
• 剖切平面命令条

工程图环境，双击图纸视图时，支持以图纸视图视角打开三维模型。以前，三维模型会以保存时的视角打开。

更多信息，请参考：

• 图纸视图操作

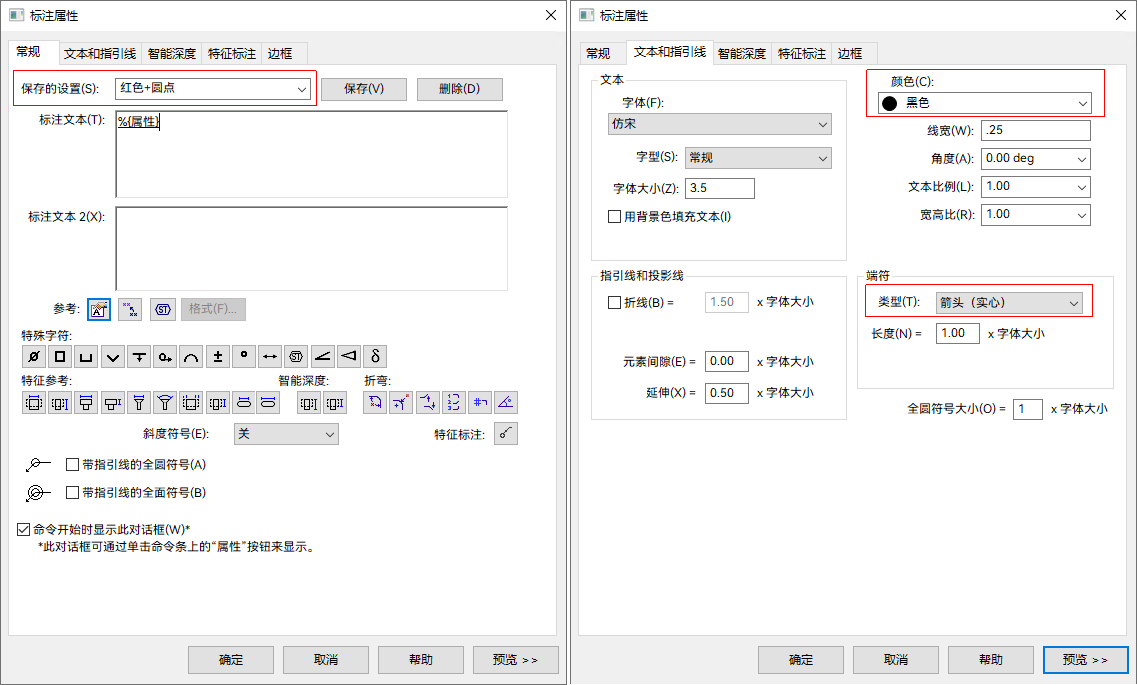

在2D草图环境、工程图环境以及 PMI 场景添加注释时，文本和指引线选项卡中的颜色和端符类型选项已修复。

以前，在部分设备上使用时，颜色和端符类型选项可能存在以下问题：

• 端符类型修改无效，使用保存的设置保存后调用也无效。
• 颜色修改有效，但使用保存的设置保存后调用无效。

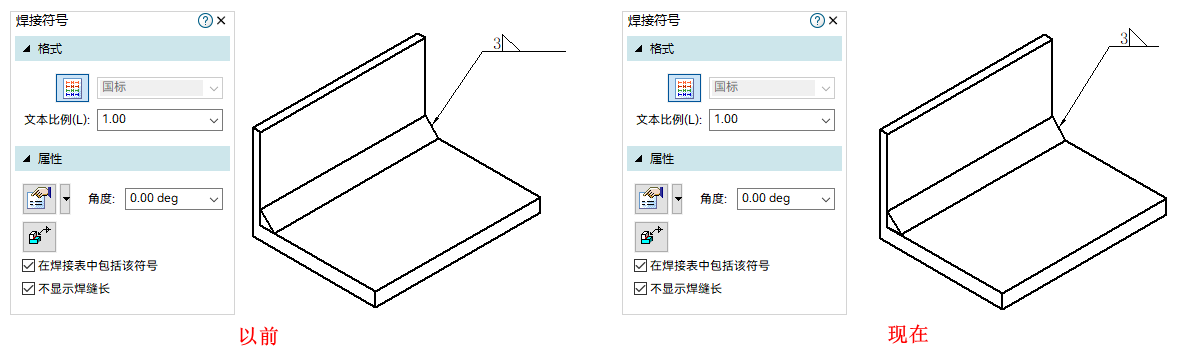

使用焊接符号命令在三维模型、2D草图或工程图中放置焊接符号，当在焊接符号命令条勾选不显示焊缝长时，标注线的长度现在显示正常。

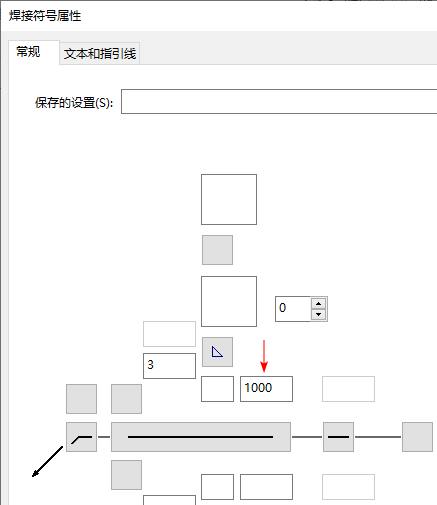

以前，在勾选不显示焊缝长时，如果焊缝长度不为空（如下图），则标注线中会显示焊缝长度下划线（如上图）。

更多信息，请参考：

• 焊接符号命令
• 焊接符号命令条

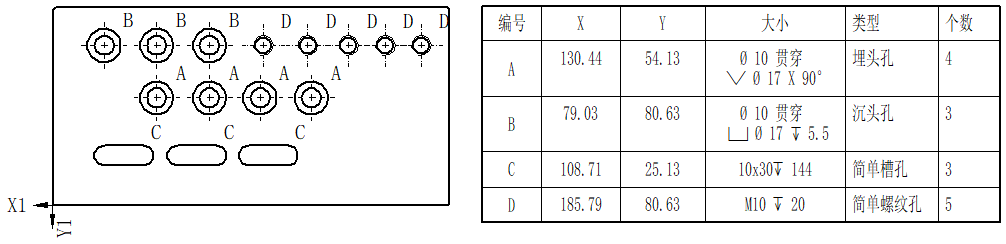

孔参数表进行了以下优化：

• 增加了对槽的支持。

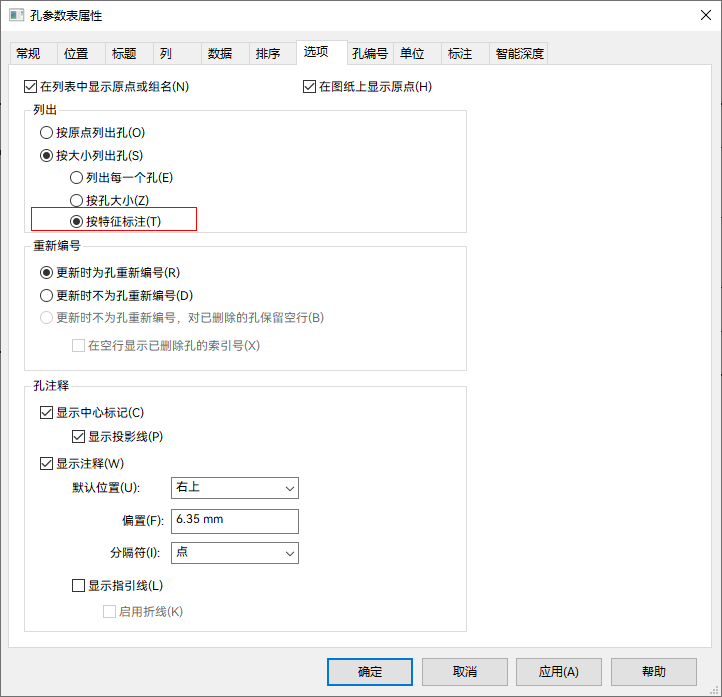

• 增加了按特征标注选项，同样孔径的不同特征孔现在可以分开统计。



• 孔参数表中的角度单位已正确显示为° 。



更多信息，请参考：

• 孔参数表命令
• 选项选项卡（孔参数表属性对话框）
