教程：使用图层、关系和智能草图绘图

在本教程中，您将了解：

如何设置 2D 几何关系的选项。
如何使用图层选项卡。
如何使用智能草图工具。
如何绘制 2D 形状。

打开练习工程图文件

打开 ..\Program Files\NDS\Tiangong 2024\Training\sbddadr.dft。
在应用程序窗口左上侧的快速访问工具条上，选择另存为。
在另存为对话框中，将工程图文件保存为新名称或保存到新位置，以便使其他用户可以完成本练习。

验证关系手柄设置

在草图选项卡上的相关组中，确保以下选项已设置：
如果设置了这些选项，它们将着色为蓝色。
1. 保持关系 (1)：此选项会记住在 2D 元素创建和编辑过程中应用几何关系。例如，如果将水平关系应用于某条线，则该线在编辑时保持水平。
2. 观阅草图关系 (2)：此选项显示 2D 元素的关系手柄，如本页面上部的插图所示。

  您将在本教程的后面部分更多地了解这些选项。

显示图层选项卡

在接下来的几步中，将绘制尺寸并放置到多个 2D 元素上。使用图层选项卡可控制活动图层以及显示哪些图层。
选择工具选项卡→选择组→选择命令。
找到并单击图层选项卡。
图层选项卡可能位于应用程序窗口的右侧。
在图层选项卡上，可以看到现有多个图层名称显示。这些图层名称已为您创建并保存。

设置活动图层

新创建的元素被放置在活动图层上。

活动图层名称会以粗体显示，并在图层选项卡中用活动图层符号标出。

如果 PartEdges 图层旁边没有显示活动图层符号，可双击 PartEdges 图层条目，将其设为活动图层。

放大

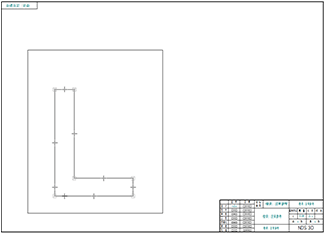

在应用程序窗口右下侧的状态栏上，选择缩放区域。
在所示区域的左上方单击一次，然后在右下方再次单击。视图放大为充满整个矩形区域。
右键单击以退出缩放区域。

绘制矩形

选择草图选项卡→绘图组→中心画矩形列表→2 点画矩形。

使用矩形命令条上的样式选项控制使用可见、隐藏还是其他常用线型来绘制 2D 元素。
确保命令条上的样式选项设为Visible。

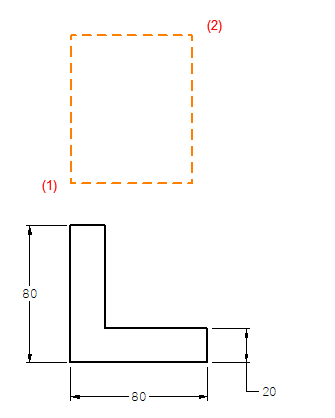

如上方插图所示，将光标放到点 (1)，然后单击。
将光标向点 (2) 移动，可以看到编辑框会更新，以显示当前的宽度、高度和角度值。还可以看到，这些值显示在命令条上的宽度、高度和角度框中。
将光标向上并向右移动，直到宽度值接近 80 mm，高度值接近 100 mm。单击以定义点 (2)。
显示一个矩形，其中包含两条水平线与两条竖直线。这四条线还是端点相连的，即在进行更改时它们保持相连。后面对此会有更详细的讨论。
按 Esc退出 2 点画矩形命令。

观察矩形

几何关系可控制草图几何图形在修改期间作出何种反应。

请注意，表示几何关系的符号会出现在矩形上。


	直线中点的符号代表水平和竖直关系。
	直线端点的符号代表端点连接关系。

这些关系根据光标位置和当前的智能草图设置自动应用。在接下来的步骤中，将了解更多信息。

将光标定位在符号上方时，它们会以高亮显示颜色显示。

以后修改矩形草图时，直线将保持端点相连、水平和竖直状态。

了解有关智能草图的更多信息

选择草图选项卡→智能草图组→智能草图。

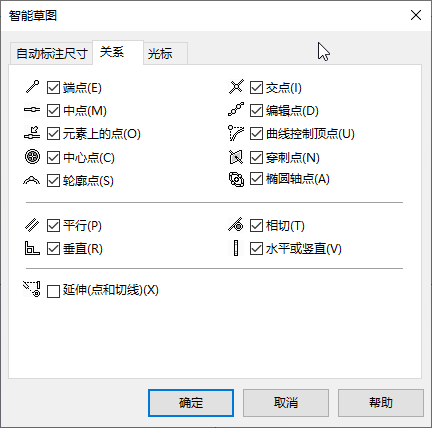

在智能草图对话框中，确保设置与下图相符。
请花几分钟时间查看智能草图对话框中关系选项卡上的选项。关系选项卡定义在绘制草图时智能草图识别哪些关系。
请注意，端点和水平或竖直选项已设置。这些选项已用于自动对矩形应用关系。此外请注意，命令功能区上的智能草图组中的选项可用于设置这些选项。
在智能草图对话框中，单击确定。

删除直线

删除一条线，然后绘制一条替换线。使用选择命令选择元素，以便可以对它们进行编辑、复制和删除。

确认选择命令处于活动状态。
将光标移到草图中的直线上方。请注意，当光标越过直线时，直线会高亮显示。
将光标定位在图中所示的直线上，并单击以选择它。

请注意：
- 线条颜色变为选择颜色。
- 出现编辑定义命令条，其中显示直线的长度和角度。
按Delete键。
按 Delete键时，光标必须定位在天工 CAD 窗口中。
在确认删除对话框中，单击确认。
该直线从草图中删除。可以看到，直线、水平关系和端点连接关系都已删除。

启动直线命令

选择草图选项卡→绘图组→直线。

绘制新的直线

将光标移到下图中所示直线的端点位置，并在光标附近显示端点关系指示符时单击。
将光标移到下图中所示直线的端点位置，并在光标旁边显示端点关系指示符时单击。
右键单击以重新启动直线命令。

观察结果

花少量时间观察刚绘制的直线。

新直线的两端都应具有端点连接关系，且中点附近有水平关系。

如果草图与图示不符，则使用选择命令删除该直线，并使用直线命令绘制另一条直线。

保存文件

在快速访问工具条上，选择保存以保存目前为止完成的工作。
