教程：添加尺寸、更多关系和隐藏线

在接下来的几步中，将对刚绘制的矩形添加驱动尺寸和几何关系。要将尺寸放置在独立的图层上，则将Dimensions图层设为活动图层。

1. 在图层选项卡中，双击Dimensions图层条目以将其设为活动图层。



驱动尺寸可控制或驱动它们所在的元素。

1. 如图所示，将光标定位在矩形的竖直线的尺寸上。当此直线高亮显示时，单击以选择它。



2. 可以看到，尺寸值显示在尺寸旁边的值编辑手柄上。锁是闭合的，表示该尺寸是驱动尺寸。



3. 在值编辑手柄上，键入100，然后按Enter键。
   Tip:

   在编辑手柄框中键入值时，不需要输入单位类型，如毫米或度。

   可以看到，显示值和矩形高度会更新。所放置的尺寸是驱动（锁定）尺寸。

使用同样的方法，将矩形宽度设为80 。

在接下来的几步中，将完成绘制代表零件边的元素。绘制一个圆及更多的线。

1. 在图层选项卡中，双击 PartEdges 图层条目以将其设为活动图层。



1. 选择草图选项卡→绘图组→中心和点画圆。

2. 在圆命令条上的直径框中，键入30，然后按Enter键。



3. 将光标定位在所示的大致位置，然后单击以放置圆。



4. 右键单击结束画圆。

随后将使用驱动尺寸定位圆。

1. 选择草图选项卡→绘图组→直线。

2. 将光标定位于图中所示直线的上方，使它大致与前视图中显示的直线对齐。



3. 当光标旁显示“点在其上”关系指示符 时，单击。
4. 将光标定位于下图中所示直线的上方，当光标旁显示“点在其上” 和竖直 关系指示符时，单击。



5. 绘制完直线之后，右键单击以结束本次绘制。此时直线命令依然处于活动状态。

后面将使用几何关系精确地定位此直线。

在接下来的几步中，将在前视图中绘制两条隐藏线，它们表示俯视图中圆的边。使用智能草图来帮助定位直线。

1. 在直线和圆弧命令条上，从样式列表中选择Hidden选项。



2. 首先，将光标定位在圆上方，大致如图所示，但不要单击。



3. 当光标旁显示轮廓点关系指示符 时，向下移动光标至下图所示的直线上。

   请注意，在光标的当前位置和高亮显示的圆之间将出现一条虚线。这说明光标和圆的边已经精确对齐。

4. 当光标旁显示“点在其上”关系指示符 时，单击以开始绘制直线。



1. 将光标定位在所示线的上方，当“点在其上”关系 和“竖直” 指示符在光标旁边出现时，单击以完成直线。

   如果第二点要跳到中点，可以使用两种变通方式。

   • 在定位点的同时，按住 Shift键以使角度编辑框中的值增至-90 度。
   • 在草图选项卡→智能草图组中，清除中点指示符。

     如果使用此方法，完成绘制直线时务必选中此框。

2. 绘制完直线之后，右键单击以结束本次绘制。此时，直线命令依然处于活动状态。

1. 使用与前几步中相同的技法绘制另一条隐藏线。
2. 首先，将光标定位在圆的边上，如下图所示，但不要单击。



3. 当轮廓点关系指示符显示时，将光标向下移动到前视图的线上，如下图所示。



4. 显示“点在其上”关系指示符时，单击以开始绘制直线。
5. 将光标移到底线上，当“点在其上”和竖直关系指示符显示时，单击以完成绘制线，如下所示。



6. 绘制完直线之后，右键单击以重新启动直线命令。

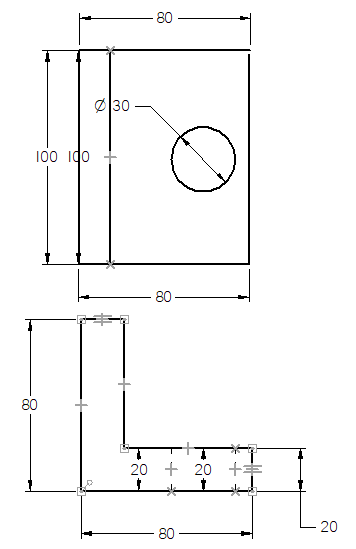

1. 在快速访问工具条上，选择保存以保存目前为止完成的工作。
