教程：添加驱动尺寸

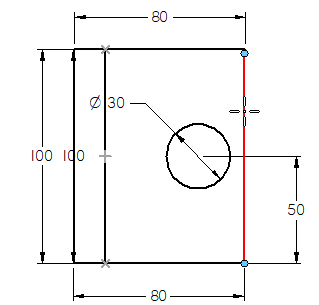

在接下来的几步中，将添加驱动尺寸以控制圆的大小和位置，如上图所示。首先将Dimensions图层设为活动图层。

1. 在图层选项卡中，双击Dimensions图层以将其设为活动图层。

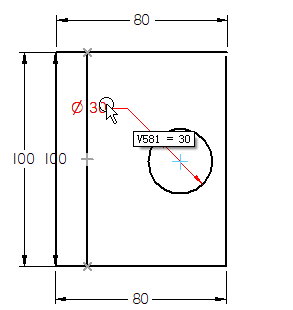

1. 如图所示，将光标定位在刚绘制的圆的尺寸的上方。当该尺寸高亮显示时，单击以选择它。

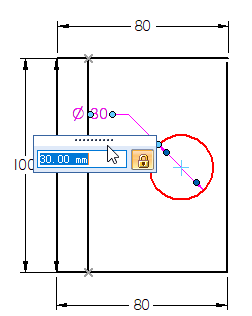

2. 如果圆直径不是 30 毫米，则在尺寸旁的值编辑手柄中键入30，然后按Enter键。



1. 选择草图选项卡→尺寸组→间距。

2. 在间距命令条上，确保方位选中水平/竖直选项。



1. 将光标定位于下图所示的线上，然后单击它以定义尺寸原点。



2. 将光标定位在圆上，如下图所示。当该圆高亮显示时单击。



1. 在图纸周围移动光标，并注意尺寸方位发生更改，表示有多种定义方法。

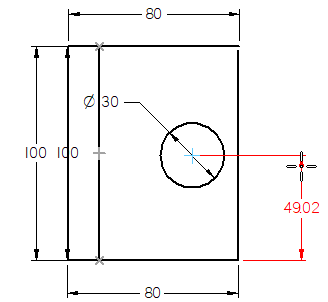

2. 如图所示，定位光标，然后单击以定位尺寸。

   实际尺寸值可能与图示不同。

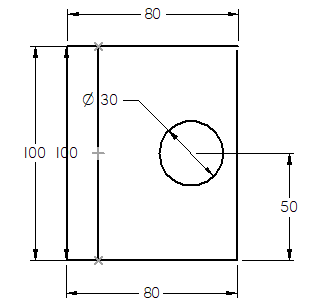

3. 在尺寸旁边的值编辑手柄上，键入 50，然后按Enter键。



4. 右键单击结束本次标注。此时，间距命令依然处于活动状态。



1. 将光标定位于图中所示的线上，然后单击它以定义尺寸原点。



2. 将光标定位在圆上，如下图所示。当该圆高亮显示时单击。

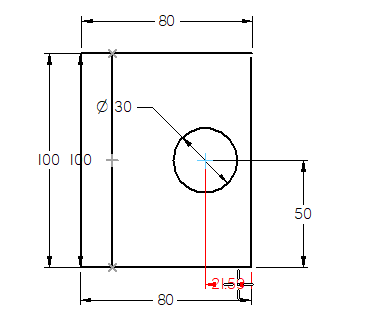

1. 如图所示，定位光标，然后单击以定位尺寸。

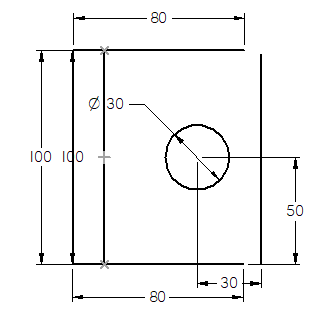

2. 在尺寸旁边的值编辑手柄上，键入 30，然后按 Enter键。
3. 右键单击以结束本次标注。



1. 在快速访问工具条上，选择保存以保存目前为止完成的工作。
