教程：创建拉伸特征

在绿色的模型面上绘制一个直径为 24 mm 的圆，其圆心位于顶面的边的中点位置。在圆上放置尺寸。

1. 选择草图选项卡→绘图组→中心和点画圆命令 。



2. 在中心和点画圆命令条上的直径框中，键入 24，然后按 Tab 键。



1. 将光标定位在上图所示的模型拐角上，暂时停止移动鼠标，即可注意到光标图像发生变化，表示可进行多个选择。



2. 右键单击来显示快速选取。
3. 将光标定位在快速选取中的条目上，该条目可高亮显示所示的模型面，然后单击以选中该模型面。



请注意，定义草图平面时，草图圆附在光标上。

1. 将光标定位在顶边的中间位置，当光标附近显示中点关系指示符 时，单击以放置圆。
2. 按 Esc 键退出中心和点画圆命令。

1. 选择草图选项卡→尺寸组→智能尺寸命令 。
2. 将光标定位在刚放置的草图圆上，然后单击以选择它。

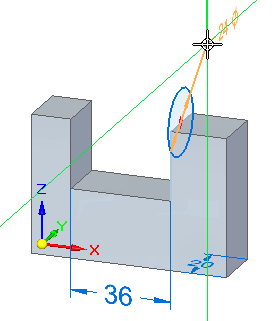

3. 如图所示定位光标，然后单击以放置尺寸。



4. 因为此前已精确定义了圆直径，请右键单击以接受其当前值，并退出动态输入框。

使用拉伸命令来构造另一个特征。

1. 选择特征选项卡→实体特征组→拉伸命令。



2. 在拉伸命令条上，请确保设置单一选项。



3. 选择草图圆作为要拉伸的元素，然后右键单击。



4. 拉伸距离随着光标动态移动。在动态编辑控制框中，键入 36，然后按 Enter 键。



   拉伸特征已完成。



5. 拉伸特征需要保持长度为 36。为此，单击尺寸文本，然后单击锁定按钮。



拉伸特征应与该图情况相似。

请注意，圆上的 24 mm 草图尺寸现在控制拉伸的特征直径。

创建圆柱拉伸特征的步骤已完成。
